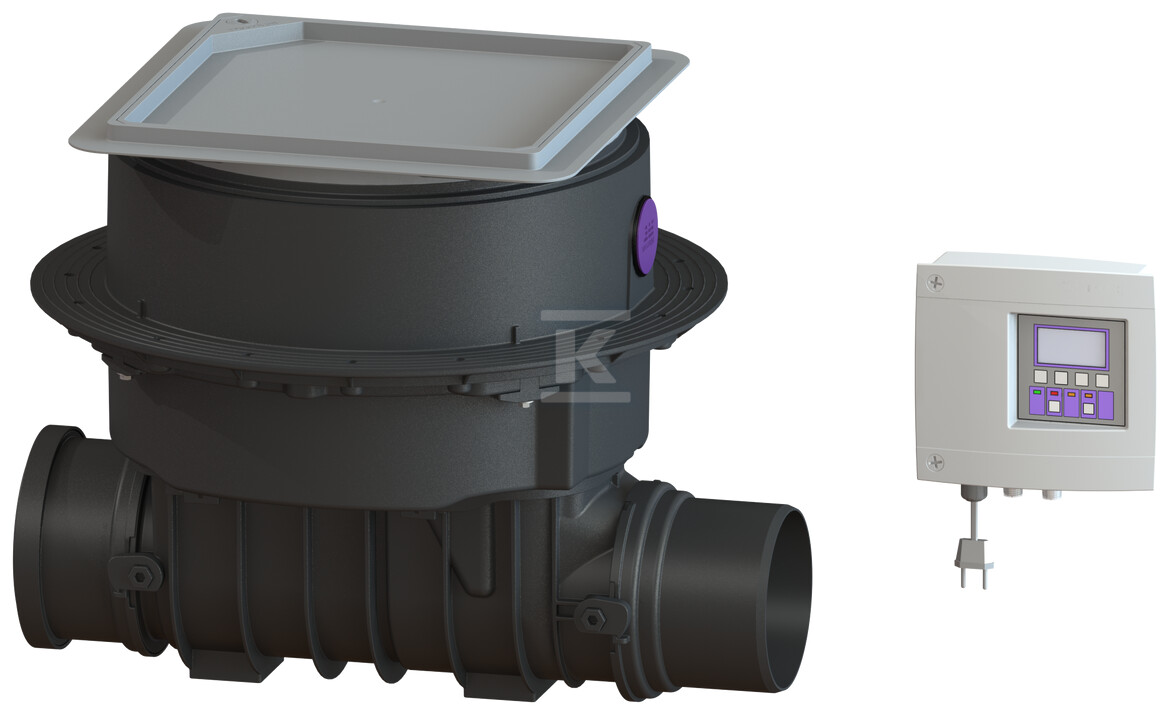

Automatyczny zawór zwrotny Staufix FKA Komfort DN150 z pokrywą pod płytki 84150X

Automatyczna ochrona przeciwzalewowa do zabudowy w płycie podłogowej z pokrywą pod płytki

Automatyczny zawór zwrotny Staufix FKA Komfort DN 150 przeznaczony jest do zabezpieczenia pomieszczeń usytuowanych poniżej poziomu kanalizacji przed cofką ścieków fäkalnych i bezfäkalnych. Urządzenie montuje się w płycie podłogowej, a pokrywa o wymiarach 366 mm × 366 mm wykonana z tworzywa sztucznego umożliwia wklejenie płytek, dzięki czemu po montażu pozostaje niewidoczna w posadzce. Mechanizm Lock & Lift pozwala na szybkie otwarcie pokrywy bez użycia narzędzi, a klasa obciążenia K 3 wg EN 1253-1 oraz odporność na wodę powierzchniową sprawiają, że rozwiązanie sprawdza się w ruchu pieszym i przy maksymalnej wysokości posadzki 16 mm.

Konstrukcja i montaż w płycie podłogowej

Korpus o długości 656 mm i szerokości 590 mm przeznaczony jest do wbudowania w wycięcie 750 mm × 750 mm. Głębokość zabudowy wynosi 516 - 669 mm dzięki teleskopowemu, pionowo regulowanemu nadstawce, co ułatwia dopasowanie do istniejącej warstwy posadzki. Minimalny spadek własny 9 mm pozwala na montaż na istniejącym przewodzie kanalizacyjnym, a króćce z kołnierzem i mufą o średnicy zewnętrznej 160 mm umożliwiają bezpośrednie połączenie z systemami z tworzywa sztucznego.

Zawór pracuje w dwóch poziomach zabezpieczenia. W normalnej pracy obie klapy pozostają otwarte i zapewniają swobodny odpływ. W przypadku cofki silnikowy system zamykania z sondą optyczną zamyka automatycznie klapę roboczą, a drugie, mechaniczne zamknięcie pełni rolę ręcznie ryglowanego zaworu awaryjnego. Sonda optyczna i silnik KSM 140 mają klasę ochrony IP 68 3 m / 48 h, co gwarantuje pracę w warunkach zalania. Całość jest odporna na działanie wód gruntowych do 3000 mm licząc od dolnej krawędzi podstawy. Masa netto to 17 kg, a brutto 22,5 kg. Dostawa odbywa się w stanie wstępnie zmontowanym do końcowej zabudowy na miejscu, z kablem czujnika o długości 5 m.

Sterowanie Comfort, diagnostyka i komunikacja

Sterownik Comfort zapewnia intuicyjną obsługę i pełną informację o stanie urządzenia. Pomiar poziomu odbywa się optycznie, a alarm generuje sonda optyczna. Jednostka ma klasę ochrony IP 54, zasilanie 230 V przy częstotliwości sieciowej 50 Hz i przewód zasilający o długości 1,4 m. Wyposażona jest w wielowierszowy wyświetlacz, buforowanie bateryjne, system samodiagnozy SDS oraz funkcję logbook do odczytu historii pracy.

Komunikacja z instalacją budynku jest możliwa poprzez opcjonalny styk bezpotencjałowy oraz połączenie z systemami BMS / BACS. Standardowo dostępna jest łączność GSM do wysyłki alarmów i zbiorczych komunikatów o usterkach oraz interfejs USB do serwisowania. Dzięki temu instalator może zintegrować zawór z centralnym monitoringiem, a użytkownik końcowy otrzymuje szybką informację o cofce lub konieczności konserwacji.

Zastosowanie, materiały i zgodność

Urządzenie spełnia normę EN 13564 i jest klasyfikowane jako ochrona przeciwzalewowa Typ 3. Przeznaczone jest do ścieków zawierających fekalia, z oznaczeniem CE. Korpus w kolorze czarnym wykonany jest z tworzywa sztucznego, a pokrywa pod płytki z polimera zapewnia szczelność powierzchniową. Konserwacja jest szybka i bez użycia narzędzi dzięki szybkozłączom i konstrukcji umożliwiającej dostęp do klap po otwarciu pokrywy.

Rozwiązanie jest oferowane jako kompletny zestaw lub zestaw modułowy, co pozwala na dopasowanie do etapu budowy i potrzeb wykonawcy. Dzięki niewielkiemu spadkowi, regulowanej wysokości i możliwości zabudowy w betonie wodoszczelnym z przedłużką z kołnierzem i elastomerową membraną, zawór sprawdza się zarówno w nowych inwestycjach, jak i modernizacjach pomieszczeń poniżej poziomu kanalizacji.
