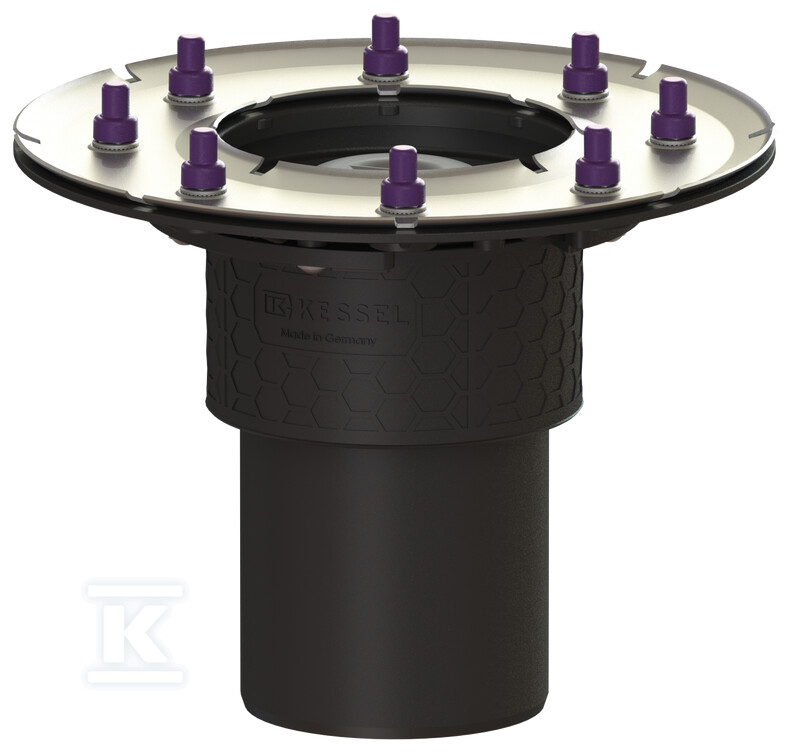

Korpus wpustu Ecoguss DN 100, odpływ pionowy, z kołnierzem dociskowym 48811

Odwodnienie punktowe z kołnierzem dociskowym do posadzek w obiektach użyteczności publicznej

Korpus wpustu Ecoguss DN 100 z pionowym odpływem i dociskowym kołnierzem uszczelniającym przeznaczony jest do odwodnienia punktowego w pomieszczeniach z wymaganiami szczelności i trwałości. Rozwiązanie łączy kompozytowy korpus z systemem uszczelnienia membranowego, wyjmowanym syfonem wodnym i możliwością regulacji wysokości nasady.

Budowa z kompozytu Ecoguss resistant i system uszczelnienia

Korpus wykonany jest z nowoczesnego tworzywa kompozytowego Ecoguss resistant, wzmocnionego i odpornego na obciążenia mechaniczne. Materiał bazuje na tworzywie sztucznym pochodzącym z recyklingu, co przekłada się na stabilność wymiarową.

Dociskowy kołnierz uszczelniający z elementami ze stali nierdzewnej umożliwia trwałe zaciskanie lub zgrzewanie membran bitumicznych, polimerowo-bitumicznych oraz membran z tworzyw sztucznych i elastomerów. Uszczelnienie na korpusie tworzy barierę wodoszczelną, a uszczelnienie na nasadzie realizowane jest poprzez krawędź przyłączeniową. Wersja System 125 zapewnia spójność połączenia z nasadą.

• korpus o średnicy 273 mm i średnicy zewnętrznej króćca 110 mm
• króciec pionowy przystosowany do podłączenia rur SML
• możliwość wykonania połączenia wyrównawczego potencjału
• wyjmowany syfon wodny oraz pokrywa ochronna na okres budowy

Parametry hydrauliczne, akustyka i bezpieczeństwo pożarowe

Urządzenie pracuje w klasie obciążenia K 3 wg EN 1253-1, z nominalną wielkością DN 100. Zintegrowany syfon wodny zapewnia wysokość zamknięcia wodnego 50 mm, co ogranicza przenikanie zapachów z instalacji.

Konstrukcja spełnia normę EN 1253-1 i posiada aprobaty techniczne Z-19.53-2414, Z-19.53-2414_V, Z-19.17-1719, Z-19.17-1719_V. W dokumentacji producenta wskazywane są najwyższe standardy ochrony przeciwpożarowej oraz naukowo potwierdzona izolacja akustyczna, co ma znaczenie w obiektach wielkopowierzchniowych i mieszkalnych.

• szczelność połączenia z posadzką dzięki dociskowemu kołnierzowi
• odporność na obciążenia użytkowe w strefach komunikacyjnych
• stabilność pracy przy maksymalnej grubości posadzki 25 mm

Montaż, regulacja wysokości i kompatybilność instalacyjna

Montaż opiera się na nasadzie teleskopowej z regulowaną wysokością, wykonanej z ABS. Regulacja pozwala dopasować wpust do grubości warstw wykończeniowych bez utraty szczelności. Rama i nasada współpracują z pokrywą kratkową ze stali nierdzewnej, srebrną, o wymiarach 138 mm x 138 mm, osadzoną w ramie ABS 150 mm x 150 mm z blokadą przykręcaną.

Korpus waży ok. 2,48 kg netto, co ułatwia pozycjonowanie na etapie budowy. Wymiary 273 mm x 273 mm pozwalają na instalację w standardowych posadzkach obiektowych. Połączenie z nasadą Ecoguss ze stali nierdzewnej i tworzywa sztucznego tworzy kompletny wpust punktowy z możliwością demontażu syfonu do czyszczenia.
