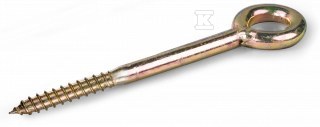

Hak oczkowy do ruszt.owań 12x120mm /25szt./ HR-12120

Hak oczkowy do mocowania rusztowań, lin i łańcuchów

Hak oczkowy o średnicy wkrętu 12 mm i długości 120 mm przeznaczony jest do kotwienia rusztowań, a także do zawieszania kabli, lin i łańcuchów. Zakończenie oczkowe jest zabezpieczone solidnym spawaniem, które chroni przed rozwarciem pod obciążeniem. Dla maksymalnego bezpieczeństwa i nośności element stosowany jest jednorazowo. Stalowa konstrukcja z powłoką ocynkowaną zapewnia odporność na korozję w warunkach montażowych na zewnątrz budynku.

Budowa i materiały

Wkręt wykonany jest ze stali z ocynkowaną powłoką ochronną. Oczko jest spawane, co eliminuje ryzyko rozwarcia w trakcie pracy. Średnica wkrętu wynosi 12 mm, a całkowita długość 120 mm pozwala na odsunięcie rusztowania od fasady bez utraty stabilności połączenia. Średnica łącznika wynosi 14 mm, co odpowiada wymaganej średnicy otworu montażowego. Konstrukcja przeznaczona jest do pracy z kołkiem rozporowym HRK, z którym tworzy kompletne kotwienie.

Zastosowanie i montaż

Hak sprawdzi się w podłożach takich jak beton C20/25 - C50/60, cegła pełna 15 MPa, cegła dziurawka np. Porotherm 400, gazobeton 6 MPa oraz kamień naturalny o zwartej strukturze po sprawdzeniu na budowie. Montaż wymaga wykonania otworu o średnicy 14 mm i minimalnej głębokości 80 mm. Minimalna głębokość osadzenia łącznika to 70 mm, przy minimalnej grubości podłoża 100 mm. Zalecany minimalny rozstaw między kotwieniami to 70 mm, a minimalna odległość od krawędzi podłoża również 70 mm. Dzięki różnym długościom dostępnym w serii możliwe jest dopasowanie wysięgu do konkretnej geometrii elewacji.

Nośność i warunki pracy

Dane dla pojedynczego zakotwienia przy głębokości osadzenia 70 mm, bez wpływu krawędzi i sąsiednich łączników. W betonie C20/25 - C50/60 obciążenie charakterystyczne FRk wynosi 16,20 kN, obciążenie obliczeniowe FRd 8,10 kN, a zalecane obciążenie robocze Frec 5,79 kN. W cegle pełnej 15 MPa wartości to odpowiednio 10,30 kN, 5,15 kN i 3,68 kN. W cegle dziurawce 400 FRk to 1,00 kN, FRd 0,50 kN, Frec 0,36 kN. W gazobetonie 6 MPa FRk to 4,00 kN, FRd 2,00 kN, Frec 1,43 kN. Jednorazowe użycie zapewnia powtarzalność parametrów nośnych i bezpieczeństwo pracy rusztowania.
