Hak oczkowy do ruszt.owań 12x160mm /25szt./ HR-12160

Kotwienie rusztowań i elementów tymczasowych hakiem oczkowym 12x160 mm

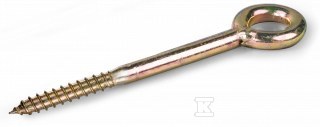

Hak oczkowy 12x160 mm służy do kotwienia rusztowań oraz innych elementów tymczasowych w podłożu mineralnym. Wkręt o średnicy 12 mm i długości 160 mm kończy się oczkiem, którego zakończenie zabezpieczone jest solidnym spawaniem. Takie wykonanie ogranicza ryzyko rozwarcia oczka pod obciążeniem. W celu zachowania maksymalnego bezpieczeństwa i deklarowanej nośności producent zaleca stosowanie łącznika jednorazowo.

Budowa i zabezpieczenie oczka

Oczko wykonane jest jako integralna część wkrętu, a jego brzeg jest trwale zespolony spawem. Rozwiązanie to zwiększa odporność na odkształcenie przy obciążeniach dynamicznych typowych dla rusztowań. Średnica wkrętu 12 mm zapewnia kompatybilność z kołkiem rozporowym O14 mm, a długość 160 mm pozwala na uzyskanie wymaganej głębokości zakotwienia w podłożu o minimalnej grubości 100 mm.

Montaż i warunki osadzenia

Montaż wymaga wykonania otworu o średnicy 14 mm i minimalnej głębokości 80 mm w podłożu. Minimalna głębokość osadzenia łącznika wynosi 70 mm. Zalecane minimalne rozstawy między kotwieniami to 70 mm, a minimalna odległość od krawędzi podłoża również 70 mm. Parametry te odnoszą się do pojedynczego zakotwienia bez wpływu sąsiednich łączników i krawędzi. Łącznik przeznaczony jest do stosowania w betonie klasy C20/25 - C50/60, cegle pełnej 15 MPa, cegle dziurawce typu Porotherm 400 oraz gazobetonie 6 MPa.

Nośność w różnych podłożach

Dla głębokości zakotwienia 70 mm obciążenie charakterystyczne FRk wynosi:

• beton C20/25 - C50/60 - 16,20 kN,
• cegła pełna 15 MPa - 10,30 kN,
• cegła dziurawka 400 - 1,00 kN,
• gazobeton 6 MPa - 4,00 kN.

Obciążenie obliczeniowe FRd to odpowiednio 8,10 kN, 5,15 kN, 0,50 kN i 2,00 kN, a zalecane obciążenie użytkowe Frec to 5,79 kN, 3,68 kN, 0,36 kN i 1,43 kN. Wartości dotyczą pojedynczego mocowania bez wpływu krawędzi i sąsiadujących kotwień.

Dane logistyczne i zastosowanie

Produkt występuje w opakowaniu jednostkowym 25 szt. Waga opakowania jednostkowego to 5,2 kg. Hak przeznaczony jest do kotwienia rusztowań.
