Hak oczkowy do ruszt.owań 12x190mm /25szt./ HR-12190

Trwałe kotwienie rusztowań i elementów fasadowych hakiem oczkowym 12x190 mm

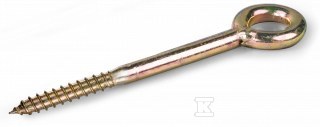

Hak oczkowy do rusztowań 12x190 mm HR-12190 to kotwa wkręcana przeznaczona do mocowania rusztowań w podłożach mineralnych. Wkręt o średnicy 12 mm i długości 190 mm zakończony jest oczkiem zabezpieczonym solidnym spawaniem, które chroni zakończenie przed rozwarciem pod obciążeniem. Producent zaleca stosowanie łącznika jednorazowo, co pozwala osiągnąć maksymalną nośność i bezpieczeństwo połączenia.

Konstrukcja i zabezpieczenie oczka

Oczko wykonane jest jako integralna część wkrętu, a jego brzeg jest trwale zespolony spoiną. Dzięki temu nie dochodzi do rozchylania się zakończenia przy obciążeniach dynamicznych typowych dla rusztowań. Średnica łącznika wynosi 14 mm, co determinuje średnicę otworu montażowego. Rozwiązanie jest przeznaczone do pracy w warunkach budowy, gdzie liczy się szybki montaż i pewność trzymania w betonie oraz cegle.

Montaż i warunki osadzenia

Montaż wymaga wykonania otworu o średnicy 14 mm i minimalnej głębokości 80 mm w podłożu. Minimalna głębokość osadzenia łącznika to 70 mm, przy minimalnej grubości podłoża 100 mm. Zalecany minimalny rozstaw między kotwami to 70 mm, a minimalna odległość od krawędzi podłoża również 70 mm. Parametry te zapewniają pełne rozwinięcie nośności i eliminują ryzyko wyrwania krawędziowego.

W betonie klasy C20/25 - C50/60 przy głębokości zakotwienia 70 mm obciążenie charakterystyczne FRk wynosi 16,20 kN, a obciążenie obliczeniowe FRd 8,10 kN, z zalecaną wartością użytkową Frec 5,79 kN. W cegle pełnej 15 MPa wartości te to odpowiednio 10,30 kN, 5,15 kN i 3,68 kN. W cegle dziurawce typu Porotherm 400 nośność spada do 1,00 kN charakterystycznie, 0,50 kN obliczeniowo i 0,36 kN zalecane. W gazobetonie 6 MPa uzyskuje się 4,00 kN, 2,00 kN i 1,43 kN.

Zastosowanie w podłożach mineralnych

Łącznik sprawdzi się w betonie, cegle pełnej, cegle wapienno-piaskowej, naturalnym kamieniu po wcześniejszym sprawdzeniu na budowie oraz w cegle pionowo-dziurawionej. Dzięki długości 190 mm umożliwia pewne zakotwienie w podłożach o większej grubości, a jednocześnie pozwala na swobodne wprowadzenie oczka do zawieszenia elementów.

Opakowanie jednostkowe zawiera 25 sztuk, masa opakowania to 5,9 kg.
