Hak oczkowy do ruszt.owań 12x230mm /25szt./ HR-12230

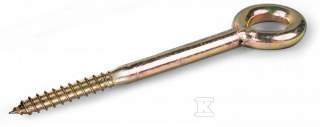

Hak oczkowy do rusztowań 12x230 mm HR-12230 - kotwa do mocowania rusztowań

Mocowanie rusztowań wymaga kotwy, która łączy wytrzymałość z prostym montażem w typowych podłożach budowlanych. Hak oczkowy HR-12230 to wkręt oczkowy o średnicy 12 mm i długości 230 mm, przeznaczony do pracy z kołkiem rozporowym O14 mm. Zakończenie oczkowe jest zabezpieczone solidnym spawaniem, które chroni je przed rozwarciem pod obciążeniem. Producent zaleca stosowanie kołków z hakiem jednorazowo, aby uzyskać maksymalną nośność i bezpieczeństwo użytkowania.

Konstrukcja i sposób montażu

Łącznik składa się z wkrętu oczkowego i kołka rozporowego HRK. Montaż przebiega w trzech krokach: wiercenie otworu o wymaganej średnicy i głębokości, osadzenie kołka HRK w podłożu i dociśnięcie go, a następnie wkręcenie haka HR w kołek i dociągnięcie. Średnica wkrętu wynosi 12 mm, a długość robocza 230 mm pozwala na kotwienie w podłożach o odpowiedniej grubości przy zachowaniu wymaganej głębokości osadzenia. Oczko umożliwia bezpośrednie zaczepienie elementów rusztowania bez dodatkowych adapterów.

W opakowaniu jednostkowym znajduje się 25 szt. Waga opakowania to ok. 6,5 kg, a kod EAN to 5906675731421. Paleta zawiera 3500 szt.

Nośność i zalecane obciążenia

Dane odnoszą się do pojedynczego zakotwienia O14 przy głębokości osadzenia 70 mm, bez wpływu krawędzi i sąsiednich kotew. W betonie C20/25 - C50/60 obciążenie charakterystyczne FRk wynosi 16,20 kN, obliczeniowe FRd 8,10 kN, a zalecane Frec 5,79 kN. W cegle pełnej 15 MPa wartości to odpowiednio 10,30 kN, 5,15 kN i 3,68 kN. W cegle dziurawce np. Porotherm 400 FRk to 1,00 kN, FRd 0,50 kN, Frec 0,36 kN. W gazobetonie 600 / 6 MPa uzyskuje się FRk 4,00 kN, FRd 2,00 kN i Frec 1,43 kN. Różnice wynikają z rodzaju podłoża i wymagają doboru rozstawu oraz odległości od krawędzi.

Podłoża i warunki instalacji

Hak przeznaczony jest do stosowania w betonie, cegle pełnej, cegle silikatowej pełnej, kamieniu naturalnym po wcześniejszym teście na budowie oraz cegle dziurawce i gazobetonie. Minimalna średnica otworu w podłożu to 14 mm, minimalna głębokość otworu 80 mm, a minimalna głębokość osadzenia łącznika 70 mm. Podłoże musi mieć co najmniej 100 mm grubości. Minimalny rozstaw kotew to 70 mm, a minimalna odległość od krawędzi 70 mm. Parametry te zapewniają prawidłowe rozwinięcie siły rozporowej kołka i stabilne przeniesienie obciążeń rusztowania.
