Hak oczkowy do ruszt.owań 12x300mm /25szt./ HR-12300

Hak rusztowaniowy z oczkiem do montażu rusztowań i mocowań fasadowych

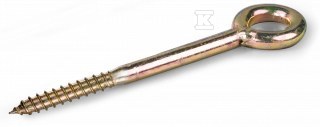

Hak oczkowy 12x300 mm przeznaczony jest do kotwienia elementów rusztowań oraz do mocowań izolacji fasadowych w połączeniu z kołkiem rozporowym HRK. Wkręt o średnicy 12 mm i długości 300 mm zakończony jest oczkiem zabezpieczonym solidnym spawaniem, które chroni zakończenie przed rozwarciem pod obciążeniem. Rozwiązanie jest stosowane jednorazowo, co pozwala zachować maksymalną nośność i bezpieczeństwo w trakcie użytkowania.

Konstrukcja i bezpieczeństwo użytkowania

Oczko wykonane jest jako trwałe zakończenie wkrętu, a solidny spaw uniemożliwia jego rozchylenie w warunkach pracy. Producent zaleca stosowanie kołka z hakiem jednorazowo, aby nie obniżać parametrów nośnych po wcześniejszym obciążeniu. Taki sposób montażu jest szczególnie istotny przy pracach na wysokości, gdzie stabilność kotwienia decyduje o bezpieczeństwie zespołu montażowego. Hak współpracuje z kołkiem rozporowym HRK, a połączenie obu elementów zapewnia wysokie nośności gwarantujące bezpieczne użytkowanie.

Montaż i zalecane podłoża

Montaż zakłada wykonanie otworu o średnicy 14 mm i minimalnej głębokości 80 mm w podłożu, przy minimalnej głębokości osadzenia łącznika 70 mm. Minimalna grubość podłoża wynosi 100 mm, a minimalny rozstaw między kotwieniami oraz minimalna odległość od krawędzi to po 70 mm. Średnica łącznika to 14 mm, średnica wkrętu 12 mm.

Hak sprawdzi się w:

• betonie klasy C20/25 - C50/60
• cegle pełnej 15 MPa
• cegle silikatowej pełnej
• cegle dziurawce, np. Porotherm 400
• gazobetonie 600
• kamieniu naturalnym po przeprowadzeniu prób na budowie

Zastosowanie obejmuje montaż rusztowań oraz zamocowania izolacji fasadowych.

Nośność i warunki pracy

Dane dla pojedynczego zakotwienia bez wpływu krawędzi i sąsiednich łączników przy głębokości osadzenia 70 mm pokazują wyraźną przewagę w betonie. Obciążenie charakterystyczne FRk wynosi 16,20 kN w betonie C20/25 - C50/60, 10,30 kN w cegle pełnej 15 MPa, 1,00 kN w cegle dziurawce 400 oraz 4,00 kN w gazobetonie 600. Obciążenie obliczeniowe FRd to odpowiednio 8,10 kN, 5,15 kN, 0,50 kN i 2,00 kN. Zalecane obciążenie użytkowe Frec wynosi 5,79 kN w betonie, 3,68 kN w cegle pełnej, 0,36 kN w cegle dziurawce i 1,43 kN w gazobetonie.

Parametry te pozwalają dobrać kotwienie do rzeczywistych obciążeń rusztowania i elementów fasady, zachowując zapas bezpieczeństwa wymagany w pracach wysokościowych.
