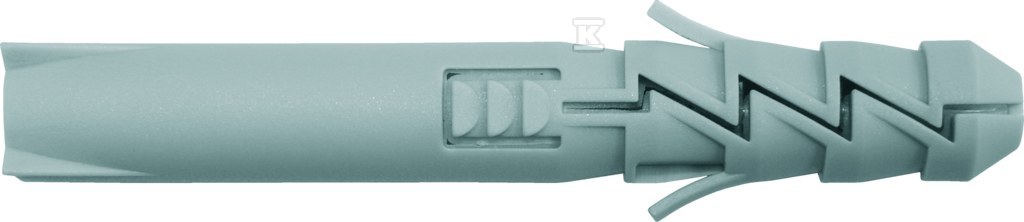

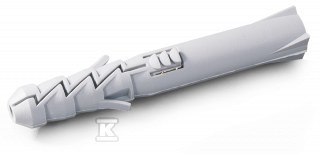

Koszulka fi 14 do haków oczkowych 14x100mm /25szt./ HRK-14100

Kotwienie rusztowań i konstrukcji tymczasowych w podłożach pełnych

Koszulka rozporowa fi 14 o długości 100 mm przeznaczona jest do montażu haków oczkowych i rusztowaniowych w podłożach pełnych. Rozwiązanie zapewnia szybki montaż i stabilne trzymanie w betonie, cegle pełnej, cegle silikatowej pełnej oraz cegle dziurawce, a po przeprowadzeniu testów także w kamieniu naturalnym. Dwukierunkowy mechanizm rozporu rozkłada siły na większą powierzchnię podłoża, co przekłada się na przewidywalne zachowanie kotwienia przy obciążeniach statycznych i dynamicznych typowych dla rusztowań.

Konstrukcja i mechanizm rozporu

Kształt koszulki wspiera prawidłowe osadzenie w otworze. Specjalne wypustki stabilizują montaż kołka w otworze i ograniczają przemieszczanie się elementu przed dokręceniem. Skrzydełka antyrotacyjne zapobiegają obracaniu się koszulki podczas dokręcania wkrętu, co ułatwia pracę instalatorowi i pozwala zachować pozycję haka. Dwukierunkowy rozpor gwarantuje pewne zamocowanie w pełnych podłożach bez konieczności stosowania dodatkowych elementów.

Montaż przebiega w trzech krokach: wywiercenie otworu o zalecanej średnicy i głębokości, wciśnięcie koszulki do otworu i dociśnięcie, a następnie wkręcenie śruby haka i dociągnięcie. Średnica wkrętu współpracującego z koszulką to 12 mm, a średnica łącznika wynosi 14 mm.

Zalecenia montażowe i warunki pracy

Prawidłowe osadzenie wymaga otworu o średnicy 14 mm i minimalnej głębokości 80 mm. Minimalna głębokość osadzenia łącznika to 70 mm, a minimalna grubość podłoża to 100 mm. Dla zachowania nośności zaleca się zachowanie minimalnego rozstawu 70 mm między kotwieniami oraz minimalnej odległości od krawędzi 70 mm.

Parametry te odnoszą się do pojedynczego zakotwienia bez wpływu krawędzi i sąsiednich łączników. W praktyce oznacza to konieczność planowania siatki kotwień z uwzględnieniem geometrii elementu i rozkładu obciążeń rusztowania.

Nośność i zastosowania

Dane uproszczone dla pojedynczego zakotwienia przy głębokości zakotwienia 70 mm pokazują różnice w zależności od podłoża:

• Beton C20/25 - C50/60: obciążenie charakterystyczne FRk 16,20 kN, obciążenie obliczeniowe FRd 8,10 kN, obciążenie zalecane Frec 5,79 kN
• Cegła pełna 15 MPa: FRk 10,30 kN, FRd 5,15 kN, Frec 3,68 kN
• Gazobeton 6 MPa: FRk 4,00 kN, FRd 2,00 kN, Frec 1,43 kN
• Cegła dziurawka np. Porotherm 400: FRk 1,00 kN, FRd 0,50 kN, Frec 0,36 kN

Wartości zalecane Frec uwzględniają współczynniki bezpieczeństwa i są punktem odniesienia przy projektowaniu mocowań rusztowań. Zastosowanie obejmuje montaż rusztowań, podpór tymczasowych i innych konstrukcji wymagających punktowego kotwienia w podłożach pełnych.
