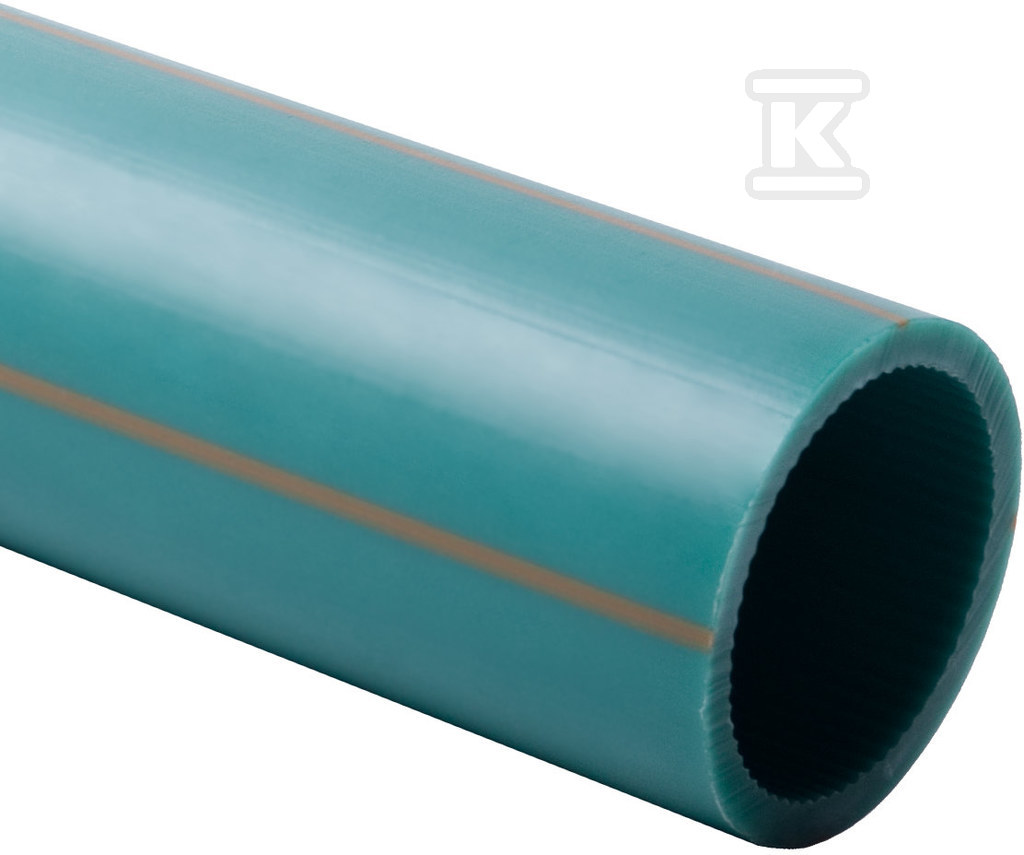

Rura HDPE 06040 DS100 06040_DS100

Ochrona kabli optycznych w instalacjach naziemnych

Jednopłaszczowe rury osłonowe z HDPE marki KOPOS to sprawdzone rozwiązanie do mechanicznej ochrony kabli światłowodowych i metalicznych układanych w ziemi. Producent zaleca montaż przy temperaturach powyżej 0°C - poniżej tej granicy elastyczność materiału spada, co utrudnia formowanie trasy.

Gładka wewnętrzna powierzchnia rury pozwala na wciąganie kabli z mniejszym tarciem, a minimalny promień gięcia 400 mm umożliwia prowadzenie trasy wokół przeszkód bez ryzyka załamania ścianki. Wytrzymałość mechaniczna 750 N/20 cm według normy EN 61386-24 zapewnia odporność na obciążenia gruntem przy standardowym zasypie.

Materiał i bezpieczeństwo pożarowe

Rura wykonana jest z polietylenu wysokiej gęstości (HDPE) bez dodatku halogenów - w razie pożaru nie wydziela żrących gazów halogennych, co ma znaczenie przy instalacjach w budynkach i tunelach. Klasa reakcji na ogień podłoża to A1 (nierozprzestrzeniająca płomienia). Odporność chemiczna obejmuje aceton, amoniak 25%, wodę destylowaną, etanol 50%, wodorotlenek sodu 60%, kwas fluorowodorowy 40%, kwas octowy 5%, kwas siarkowy 96%, olej transformatorowy i medyczny, metanol, naftę oraz nadtlenek wodoru 20%. Produkt nie jest odporny na anilinę, węglowodory chlorowane ani czterochlorek węgla.

Zakres temperatur pracy wynosi od -5°C do +50°C. Rura nie jest stabilizowana UV - przy długotrwałym składowaniu na otwartym powietrzu należy ją zabezpieczyć przed promieniowaniem słonecznym.

Parametry użytkowe i opakowanie

Średnica zewnętrzna 40 mm, wewnętrzna 33 mm - różnica pozwala na swobodne prowadzenie kabla o średnicy do około 25-28 mm lub kilku kabli cieńszych. Dostarczana jako zwój 100 m o masie około 0,41 kg/m. Tolerancja długości to ±0,2%. Każda partia jest testowana ciśnieniowo przy 1,5 MPa przez godzinę, co potwierdza szczelność połączeń wykonywanych złączkami śrubowymi lub wciskowymi.

Przy większych zamówieniach producent oferuje opcje indywidualne: inne kolory wykonania niż standardowe (pomarańczowy, czerwony, niebieski, żółty), oznakowanie tekstowe z podaniem długości oraz dodatkowe paski rozróżniające do identyfikacji trasy. Karbowana powierzchnia wewnętrzna ułatwia instalację metodą nadmuchiwania kabli światłowodowych (air-blown).

Zgodność z normami i akcesoria

Produkt spełnia wymagania ČSN EN 61386-24:11 oraz ČSN EN 61386-1 ed.2:09. Składowanie zgodnie z ČSN 64 0090.

Do trasowania służą dedykowane akcesoria KOPOS:

Podczas mechanicznego zagęszczania warstw nad rurą należy przestrzegać dopuszczalnych wartości obciążenia - przekroczenie może prowadzić do odkształcenia lub utraty szczelności.
