Pompa ciepła monoblok HPM2.Z-16/23 (jednostka zewnętrzna HPMO2-16/23 i moduł hydrauliczny HPMI2-16/23) 10.4.02.011.00

Zintegrowany pakiet powietrze-woda do ogrzewania, chłodzenia i przygotowania ciepłej wody użytkowej

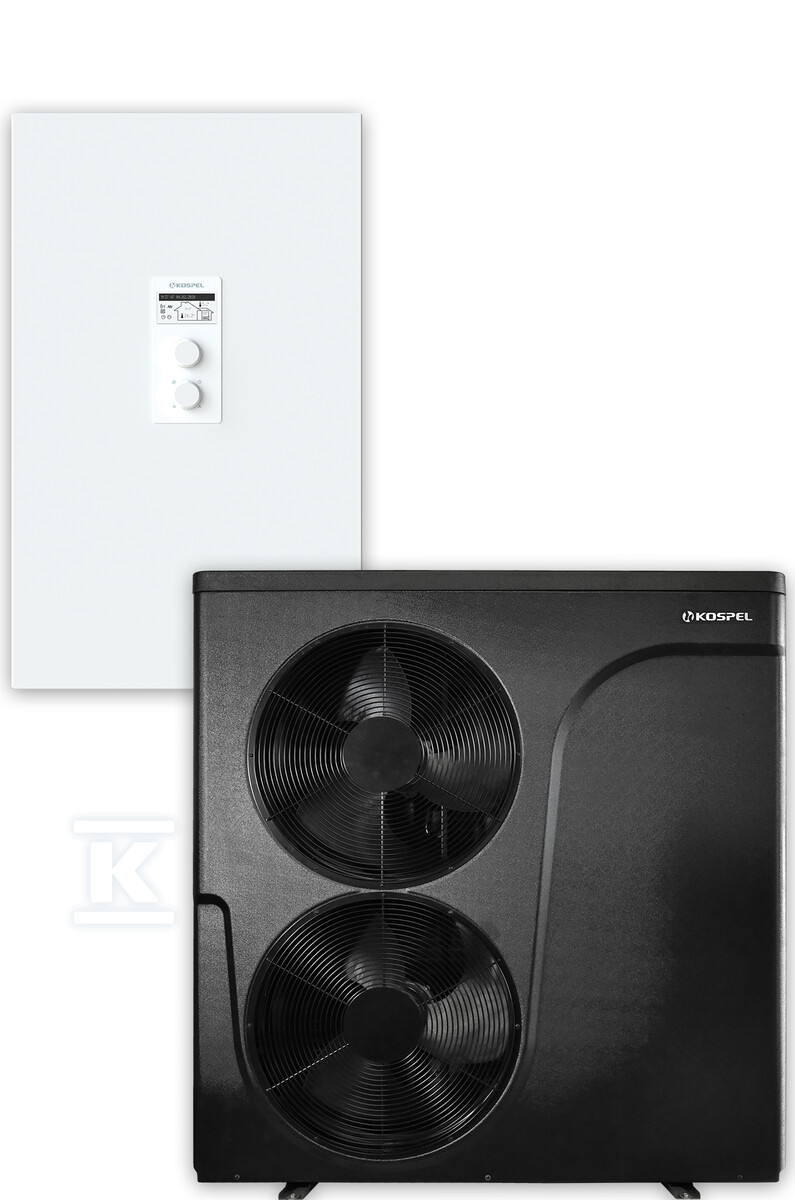

Pakiet łączy jednostkę zewnętrzną HPMO2-16/23 z modułem hydraulicznym HPMI2-16 w jednym zestawie do montażu w nowych i modernizowanych instalacjach. Rozwiązanie pracuje w trybie grzania i chłodzenia, obsługuje dwa niezależne obiegi grzewcze oraz obieg ciepłej wody użytkowej. Sterowanie pogodowe dopasowuje pracę do warunków zewnętrznych, a system Anti-Frost chroni przed zamarzaniem skroplin na wymienniku.

Budowa i zasada działania

Zestaw składa się z pompy ciepła powietrze-woda HPMO2-16/23 i wewnętrznej jednostki hydraulicznej HPMI2-16 z wbudowaną grupą hydrauliczną i elektrycznym zespołem grzejnym. W obiegu chłodniczym zastosowano czynnik R32. System wtrysku EVI podnosi efektywność pracy i umożliwia uzyskanie temperatury wody grzewczej do 60 °C.

Moduł wewnętrzny pozwala na sterowanie dwoma obiegami grzewczymi oraz obiegiem c.w.u. z osobna. Centrala grzewcza wyposażona jest w sterowanie pogodowe. Elektryczny zespół grzejny z automatyczną modulacją mocy w wersji 16/23 dostępny jest w mocy 9 kW i wspiera pracę pompy w okresach szczytowego zapotrzebowania.

Parametry pracy i komfort użytkowania

Maksymalna moc grzewcza wynosi 23 kW przy warunkach A7/W35, co zgodnie z EN 14511 odpowiada pracy przy 7 °C na zewnątrz i 35 °C w wodzie. Przy A2/W35 moc to 20,5 kW, a przy A-7/W35 17,1 kW. Współczynnik COP sięga 4,76 przy A7/W35, 4,02 przy A2/W35 i 3,47 przy A-7/W35.

Klasa sezonowej efektywności energetycznej to A+++ przy zasilaniu 35 °C i A++ przy 55 °C. Maksymalna temperatura czynnika grzewczego to 65 °C, a zakres regulacji temperatury ciepłej wody użytkowej sięga do 55 °C. Zakres pracy urządzenia obejmuje temperaturę powietrza zewnętrznego od -25 °C do +43 °C.

Poziom mocy akustycznej wynosi 56 dB z odległości 1 m, a poziom mocy akustycznej 64 dB. W trybie pracy cichej poziom ciśnienia akustycznego w odległości 1 m mieści się w przedziale 41 do 51 dB w zależności od wybranej mocy.

Instalacja i wymagania zasilania

Jednostka zewnętrzna ma wymiary 1370 x 570 x 1490 mm, a jednostka wewnętrzna 800 x 400 x 500 mm. Masa zestawu to 255 kg. Wymiary transportowe to 164 x 142 x 110 cm.

Zasilanie to 400 V 3N~. Zalecany prąd znamionowy wyłącznika nadprądowego to 3x32 A, a minimalny przekrój przewodu zasilającego 5x2,5 mm2. Pierwsze uruchomienie pompy musi zostać wykonane przez Autoryzowany Punkt Serwisowy. Urządzenie objęte jest 5-letnią gwarancją przy rejestracji.
