Adapter do testowania stacji ładowania pojazdów elektrycznych KEW8602 EVSE 105874

Symulacja pojazdu elektrycznego podczas diagnostyki stacji ładowania

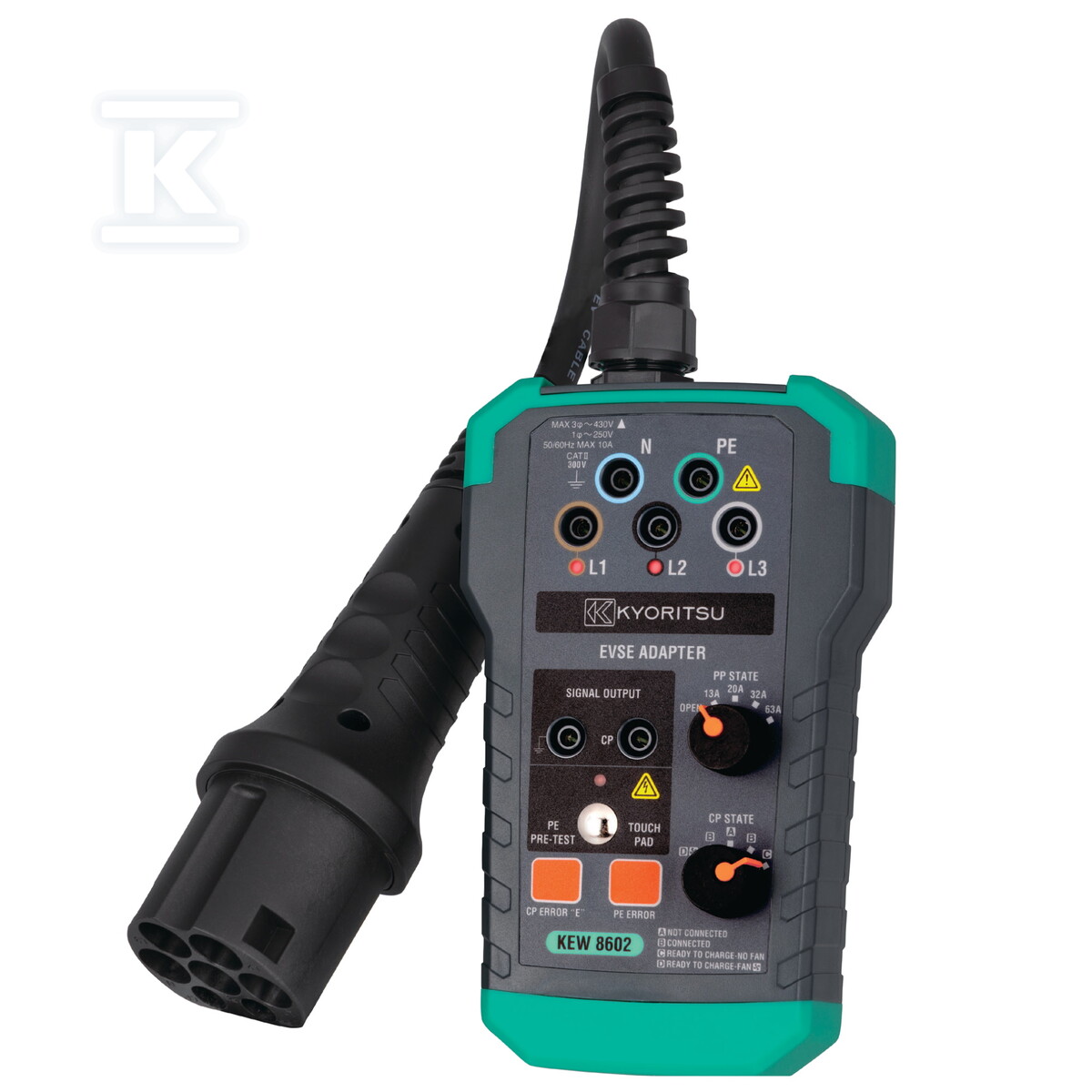

Adapter KEW8602 EVSE to profesjonalne narzędzie diagnostyczne przeznaczone do testowania infrastruktury ładowania pojazdów elektrycznych w standardzie Mode 3. Urządzenie pełni rolę symulatora samochodu elektrycznego - podłącza się je do stacji ładowania AC zamiast prawdziwego pojazdu, co pozwala na weryfikację poprawności działania punktu ładowania bez konieczności przyjazdu klienta z autem.

Praca z adapterem polega na podłączeniu go do gniazda stacji za pomocą wtyczki IEC 62196-2 Typ 2, a następnie przeprowadzeniu serii testów sygnalizowanych przez diody i wyświetlacze urządzenia. Dzięki temu instalator lub serwisant może sprawdzić, czy stacja prawidłowo komunikuje się z pojazdem, czy napięcia na poszczególnych przewodach mieszczą się w normach, oraz czy mechanizmy bezpieczeństwa reagują zgodnie ze specyfikacją.

Funkcje symulacyjne i pomiary elektryczne

KEW8602 umożliwia symulację stanu CP (Control Pilot) oraz stanu PP (Proximity Pilot) - są to kluczowe sygnały w protokole komunikacyjnym między stacją a pojazdem. Kontroler może też zasymulować błędy CP i błędy PE, czyli sytuacje awaryjne takie jak utrata uziemienia czy nieprawidłowy sygnał sterujący. To pozwala zweryfikować, czy wallbox reaguje adekwatnie do awarii.

Urządzenie wyposażono w panel dotykowy służący do sprawdzania napięcia na przewodzie ochronnym PE - wystarczy dotknąć odpowiedniego pola, aby sprawdzić obecność i wartość napięcia. Dodatkowo dostępne są gniazda sygnałowe CP umożliwiające podłączenie oscyloskopu lub analizatora protokołu do monitorowania przebiegu sygnału sterującego w czasie rzeczywistym.

Adapter udostępnia też gniazda pomiarowe L1, L2, L3, N oraz PE, przez które można mierzyć napięcia między fazami a przewodem neutralnym i ochronnym. W przypadku instalacji trójfazowych przydatna jest funkcja analizy kierunku wirowania faz - nieprawidłowa kolejność faz to częsta przyczyna problemów z działaniem stacji.

Urządzenie pozwala również na pomiar impedancji pętli zwarcia L-PE. Szczególnie istotna jest funkcja pomiaru przy bardzo niskim prądzie (6 mA DC), która umożliwia testowanie pętli w instalacjach wyposażonych w wyłączniki RCD typu B lub A z czułością na prąd stały - takie zabezpieczenia są wymagane przez normę IEC 61851-1 w stacjach ładowania pojazdów elektrycznych.

Dedykowane gniazdo sieciowe typu E (standard EU) pozwala podłączyć obciążenie rezystancyjne o prądzie do 10 A, co umożliwia przeprowadzenie testów pod obciążeniem bez użycia dodatkowych urządzeń.

Parametry pracy i konstrukcja

Adapter obsługuje napięcia do 250 V AC dla instalacji jednofazowych i 430 V AC dla trójfazowych, pracując w paśmie częstotliwości 50/60 Hz. Kategoria pomiarowa CAT II 300V oznacza przydatność do pomiarów w obwodach gniazdowych budynków - urządzenie nie jest przeznaczone do rozdzielnic głównych ani linii zasilających.

Warunki eksploatacji obejmują zakres temperatur roboczych 0-40°C przy wilgotności względnej nieprzekraczającej 80%. Przechowywanie możliwe między -10 a +50°C. Maksymalna wysokość npm. pracy to 2000 m.

Wbudowany bezpiecznik topikowy 10 A / 250 V (typ ?5 × 20 mm) chroni urządzenie przed przeciążeniem - dostępny jako element zamienny o symbolu Kyoritsu 8930.

Konstrukcja składa się z dwóch modułów połączonych kablem około 250 mm: głównego korpusu (172 × 105 × 57 mm) oraz modułu wtyczki Typu 2 (175 × 60 × 53 mm). Masa wynosi około 840 g, co czyni adapter poręcznym narzędziem terenowym - mieści się w pokrowcu transportowym Kyoritsu 9202 znajdującym się w zestawie. Obudowa zapewnia stopień ochrony IP40.

Zgodność z normami i wyposażenie

Adapter spełnia wymagania norm IEC 61010-1 (bezpieczeństwo urządzeń pomiarowych), IEC 61010-2-030 (wymagania szczegółowe dla mierników), IEC 61851-1 (systemy zasilania pojazdów elektrycznych) oraz IEC 60529 (stopnie ochrony obudów). Produkt posiada oznaczenie CE.

W zestawie: bezpiecznik zamienny (8930), pokrowiec transportowy (9202) oraz instrukcja obsługi. Opcjonalnie dostępny jest adapter Type1 › Type2 (Kyoritsu 8603) umożliwiający podłączanie do stacji ze starszym standardem amerykańskim.

Pełną funkcjonalność diagnostyczną zapewnia kompatybilny miernik wielofunkcyjny Kyoritsu serii KEW6516BT lub KEW6010B.
