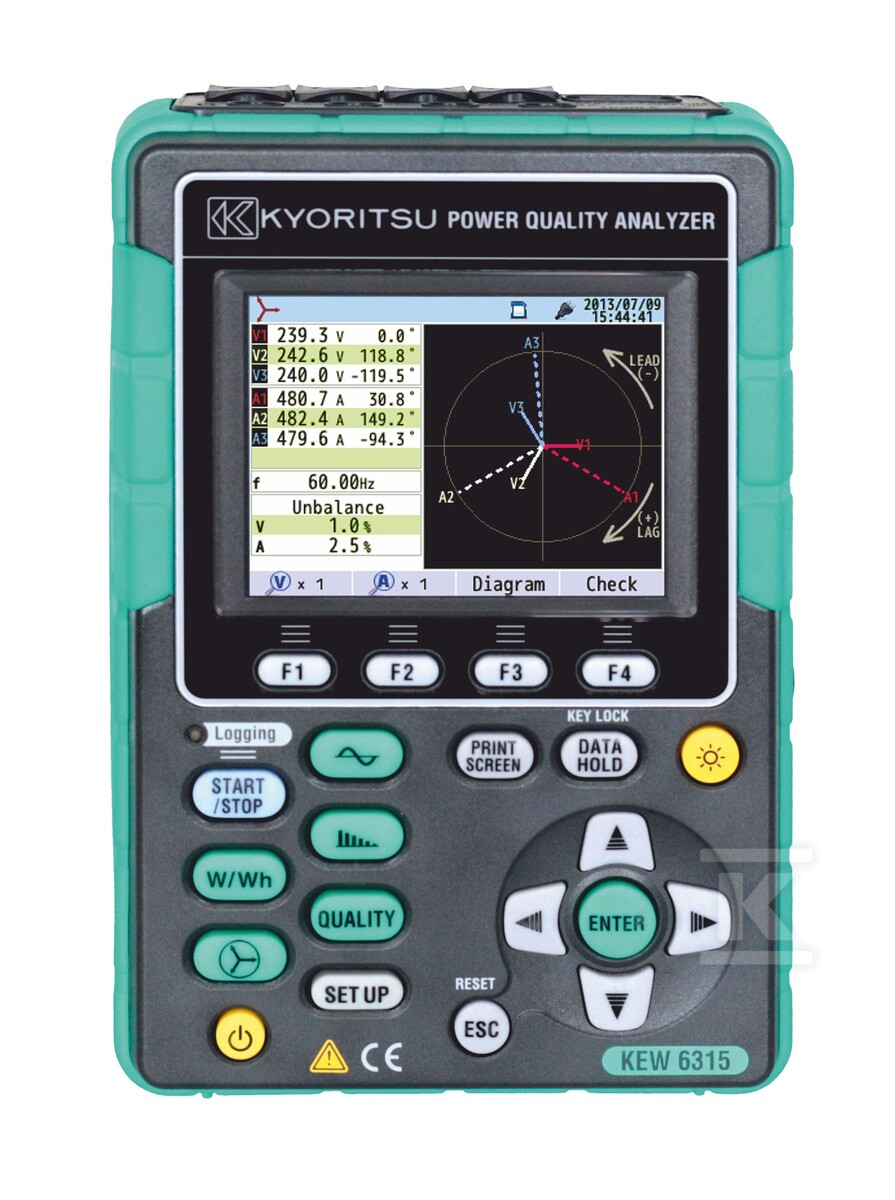

Analizator jakości energii KEW6315 3-fazowy (bez cęgów) 103914

Diagnostyka jakości zasilania i analiza mocy

Kompaktowy analizator klasy S przeznaczony zarówno dla instalatorów przeprowadzających pomiary rozruchowe i audyty energetyczne, jak i dla specjalistów zajmujących się długoterminowym monitorowaniem instalacji przemysłowych oraz komercyjnych. Urządzenie obsługuje konfiguracje sieci jednofazowych (1P2W, 1P3W) i trójfazowych (3P3W, 3P4W), co czyni je uniwersalnym narzędziem do diagnostyki jakości zasilania w różnorodnych obiektach - od rozdzielni budynkowych po zakłady produkcyjne.

Parametry pomiarowe, rejestracja danych i ergonomia pracy

Miernik realizuje pomiary metodą True RMS dla napięć do 1000V z dokładnością ±0,2%, co gwarantuje wiarygodne wyniki nawet przy silnie odkształconych przebiegach zawierających harmoniczne. Zakres częstotliwości roboczej obejmuje 40-70Hz, a próbkowanie z częstotliwością 24µs pozwala na rejestrację stanów przejściowych i przepięć impulsowych.

Przystawki cęgowe dobiera się oddzielnie spośród 12 dostępnych modeli - od sensorów upływowych mierzących prądy rzędu 1mA, przez klasyczne cęgi szczytowe (50A-1000A), po elastyczne cewki Rogowskiego o zakresie do 3000A. Taka rozpiętość umożliwia dopasowanie sondy praktycznie do każdego scenariusza pomiarowego: od monitorowania niewielkich obciążeń po pomiary przyłączy głównych w rozdzielniach średnich napięć.

Poza standardowymi parametrami elektrycznymi urządzenie wylicza harmoniczne do 50-ej harmonicznej, parametry flicker (Plt, Pst) według normy IEC61000-4-15 oraz - co istotne przy projektowaniu kompensacji - niezbędną pojemność baterii kondensatorów potrzebną do uzyskania żądanego współczynnika mocy.

Zapis na karcie pamięci SD o pojemności 2GB pozwala na wielogodzinne sesje monitoringu bez konieczności opróżniania pamięci. Wewnętrzna flash o wielkości 4MB stanowi backup lokalny. Dane eksportuje się przez port USB Ver2.0 lub moduł Bluetooth Ver2.1 + EDR Class2 - ten drugi umożliwia podgląd wyników na żywo na smartfonie lub tablecie z systemem Android za pomocą aplikacji KEW Smart 6315. Dołączone oprogramowanie KEW Windows dla KEW6315 generuje raporty zgodności zasilania z normą EN50160, co znacząco skraca czas przygotowania dokumentacji powdrożeniowej.

Kolorowy wyświetlacz TFT o przekątnej 3,5" (320×240 pikseli) prezentuje jednocześnie wartości liczbowe oraz wykresy wektorowe fazorów napięć i prądów - funkcja ta znacząco ułatwia szybkie sprawdzenie poprawności podłączenia przed rozpoczęciem rejestracji (Wiring Check). Dla mniej wprawionych użytkowników dedykowano tryb Quick Start Guide, który krok po kroku prowadzi przez konfigurację parametrów pomiaru.

Masa wynosząca zaledwie 900g oraz wymiary 175×120×68mm sprawiają, że analizator mieści się w dłoni - dedykowany pokrowiec wyposażony w magnes umożliwia zawieszenie urządzenia bezpośrednio wewnątrz rozdzielnicy podczas długotrwałych sesji pomiarowych. Zasilanie stanowi sześć baterii AA (LR6) zapewniających około 3 godzin ciągłej pracy; opcjonalny adapter pozwala na zasilanie z badanej instalacji lub sieci.

Urządzenie spełnia wymagania bezpieczeństwa elektrycznego według IEC61010-1 CAT IV /300V, CAT III /600V, CAT II /1000V, co potwierdza jego przydatność zarówno przy pomiarach na przyłączach odbiorczych (CAT III), jak i blisko źródeł zasilania (CAT IV). Klasa dokładności S według normy IEC61000-4-30 Ed.2 zapewnia powtarzalność wyników istotną przy ocenie jakości energii na potrzeby sprawozdawczości technicznej lub sporów z dostawcą energii - norma ta definiuje metodykę uśredniania parametrów (co 10ms) oraz minimalne wymagania dotyczące wykrywania zdarzeń takich jak zapady napięcia czy przerwy w zasilaniu.
