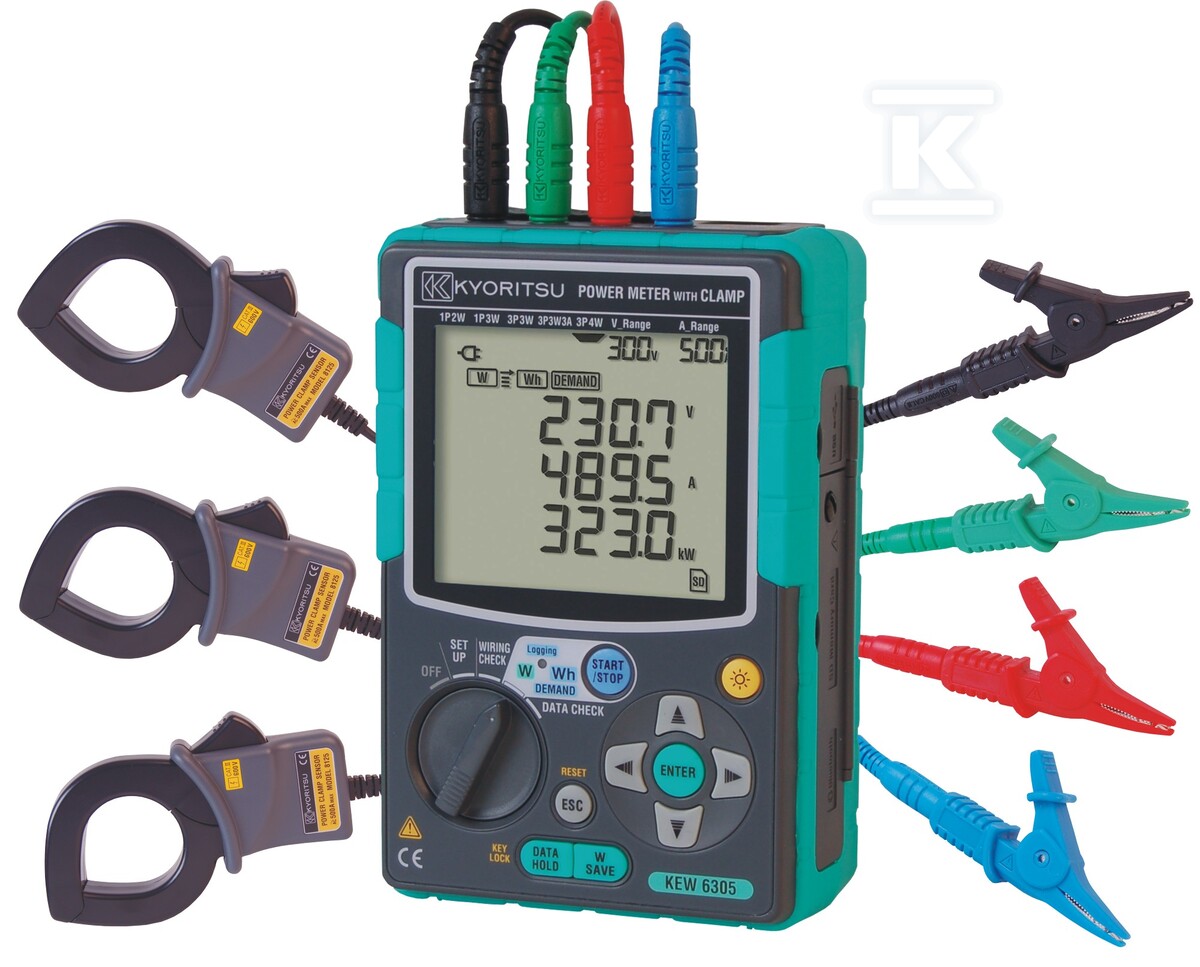

Analizator mocy KEW6305-01 3-fazowy + 3 cęgi KEW8125 500A 103907

Kompleksowy analizator mocy dla instalacji jedno- i trójfazowych

Przenośny analizator mocy KEW6305 w zestawie z trzema przystawkami cęgowymi KEW8125 do 500A to kompletne narzędzie pomiarowe przeznaczone zarówno dla profesjonalnych elektryków i audytorów energetycznych, jak i dla użytkowników przeprowadzających pomiary we własnych instalacjach. Urządzenie umożliwia jednoczesny pomiar ponad 60 parametrów w czasie rzeczywistym - obejmujących napięcie (TRMS) fazowe i międzyfazowe, prąd, częstotliwość oraz moc czynną, bierną i pozorną. Współpracuje z różnymi konfiguracjami instalacji: 1P2W(x1/x2/x3), 1P3W, 3P3W, 3P3WA oraz 3P4W z osobnym pomiarem prądu w przewodzie neutralnym.

Pomiary i tryby pracy

Miernik oblicza również parametry integracyjne - energię czynną (kWh) i pozorną (kVAh) z rozdzielczością do 999999 GWh/GVAh, a funkcja DEMAND pozwala na zaawansowane monitorowanie zapotrzebowania z prognozowaniem przekroczeń mocy referencyjnej w danym okresie nadzoru. Dzięki automatycznemu rozpoznawaniu podłączonych przystawek cęgowych urządzenie natychmiast identyfikuje typ cęgów i dostosowuje zakresy pomiarowe - od prądów rzędu 0,1 A aż po 3000 A przy użyciu odpowiednich przekładników CT.

Zapis danych i komunikacja

Analizator wyposażono w czytnik kart SD obsługujący karty do 2 GB oraz wewnętrzną pamięć 3 MB, co umożliwia długotrwałe monitorowanie z konfigurowalnym interwałem zapisu - od 1 sekundy do 1 godziny. Urządzenie oferuje 27 ustawień parametrów zapisu, w tym czas rozpoczęcia i czas trwania rejestracji. Dane można przeglądać bezpośrednio na wyświetlaczu (tryb chwilowy W, integracyjny Wh lub Demand) lub przesyłać przez USB oraz Bluetooth do komputera lub urządzenia z systemem Android. Funkcja synchronicznej pracy dwóch mierników pozwala na rozszerzenie możliwości pomiarowych przy jednoczesnej rejestracji wielu punktów instalacji.

Konstrukcja i wyposażenie

Obudowa o kompaktowych wymiarach mieści się w dedykowanym pokrowcu wyposażonym w magnes, co ułatwia mocowanie urządzenia wewnątrz rozdzielnicy podczas pomiarów stacjonarnych. Wyświetlacz prezentuje wyniki w trzech rzędach jednocześnie - np. dla wszystkich trzech faz naraz - z możliwością wyboru konfiguracji odczytu dopasowanej do charakteru instalacji. Urządzenie dysponuje czterema wejściami napięciowymi (zakresy 150/300/600 V) i trzema wejściami prądowymi. Obsługuje również przekładniki napięciowe VT oraz prądowe CT z programowalną przekładnią od 0,01 do 9999,99. W zestawie znajdują się przewody pomiarowe M7141B z krokodylkami, przewód USB M7148 z filtrem, oprogramowanie na płycie CD oraz karta pamięci SD - gotowe do pracy bez dodatkowych zakupów.
