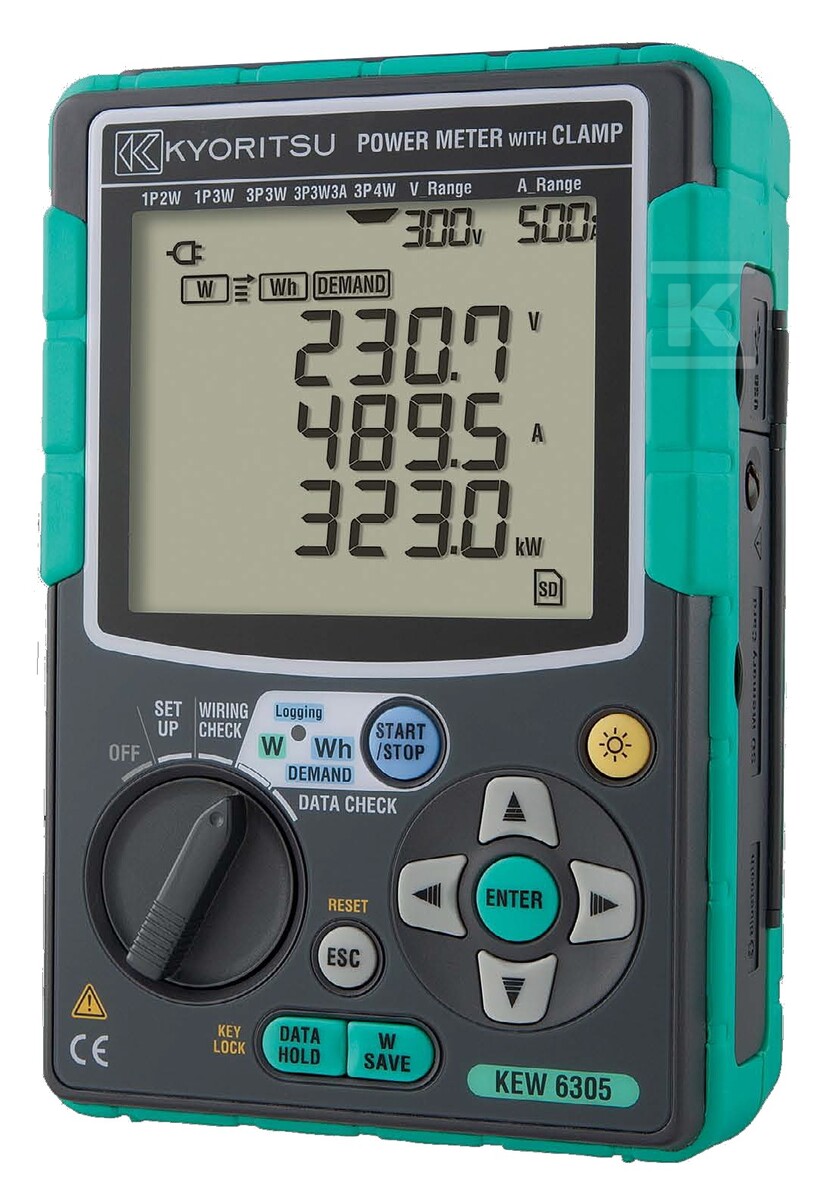

Analizator mocy KEW6305 3-fazowy (bez cęgów) 103906

Precyzyjna analiza parametrów sieci elektroenergetycznej

Analizator KEW6305 to przenośne urządzenie pomiarowe przeznaczone do kompleksowej diagnostyki instalacji elektrycznych - zarówno jednofazowych, jak i trójfazowych. Mierzy ponad 60 parametrów, w tym napięcie (wartości skuteczne True RMS dla każdej fazy oraz międzyfazowe), prąd, częstotliwość, moc czynną, bierną i pozorną. Urządzenie obsługuje różne konfiguracje sieci: 1P2W (jedna do trzech faz), 1P3W oraz 3P3W i 3P4W z pomiarem napięcia i prądu w przewodzie neutralnym.

Dzięki funkcji automatycznego sprawdzania prawidłowego podłączenia przewodów instalator szybko wychwyci błędy okablowania jeszcze przed rozpoczęciem pomiarów - to istotne ułatwienie przy pracy w rozdzielnicach z wieloma obwodami.

Rejestracja danych i komunikacja

KEW6305 oferuje elastyczne opcje zapisu wyników pomiarowych. Wbudowany czytnik kart SD pozwala na długotrwałe monitorowanie instalacji z konfigurowalnym interwałem czasowym - od 1 sekundy do 1 godziny. Komunikacja z komputerem odbywa się przez USB lub Bluetooth, co umożliwia pracę w trybie synchronicznym z dwoma miernikami jednocześnie - przydatne przy rozbudowanych instalacjach przemysłowych.

Funkcja DEMAND pozwala ustawić wartość referencyjną i okres nadzoru nad zapotrzebowaniem mocy. Miernik prognozuje zużycie energii na końcu interwału i sygnalizuje ryzyko przekroczenia limitu - praktyczne narzędzie przy optymalizacji kosztów energii elektrycznej.

Współpraca z przystawkami pomiarowymi i dokładność

Urządzenie dysponuje trzema wejściami prądowymi obsługującymi sześć typów przystawek cęgowych Kyoritsu - automatycznie rozpoznaje podłączony model. Zakres pomiarowy cęgów sięga od 0,1 A do nawet 3000 A, co sprawia, że analizator sprawdzi się zarówno przy pomiarach małych obciążeń (rozdzielczość 0,01 W), jak i przy instalacjach przemysłowych o znacznej mocy (do 540 GW/GVar/GVA).

Podstawowa dokładność pomiaru napięcia wynosi ±0,2% odczytu ±0,2% pełnej skali, a moc czynna mierzona jest z tolerancją ±0,3% odczytu ±0,2% pełnej skali + błąd sensora. Urządzenie obsługuje również współpracę z przekładnikami prądowymi CT i napięciowymi VT.

Konstrukcja i warunki pracy

Przy wymiarach 175 × 120 × 65 mm i masie 900 g z bateriami analizator mieści się w dedykowanym pokrowcu wyposażonym w magnes - umożliwia to stabilny montaż na szynie DIN lub ścianie rozdzielnicy podczas prowadzenia pomiarów. Zasilanie stanowi sieć AC (100-240 V) lub sześć baterii LR6/Ni-MH zapewniających około 15 godzin ciągłej pracy.

Urządzenie spełnia normy bezpieczeństwa IEC61010-1 CAT III 600V, pracuje w temperaturze od 0°C do +50°C przy wilgotności poniżej 85% RH (bez kondenzacji). Nadaje się do użytku wewnętrznego na wysokości do 2000 m n.p.m.
