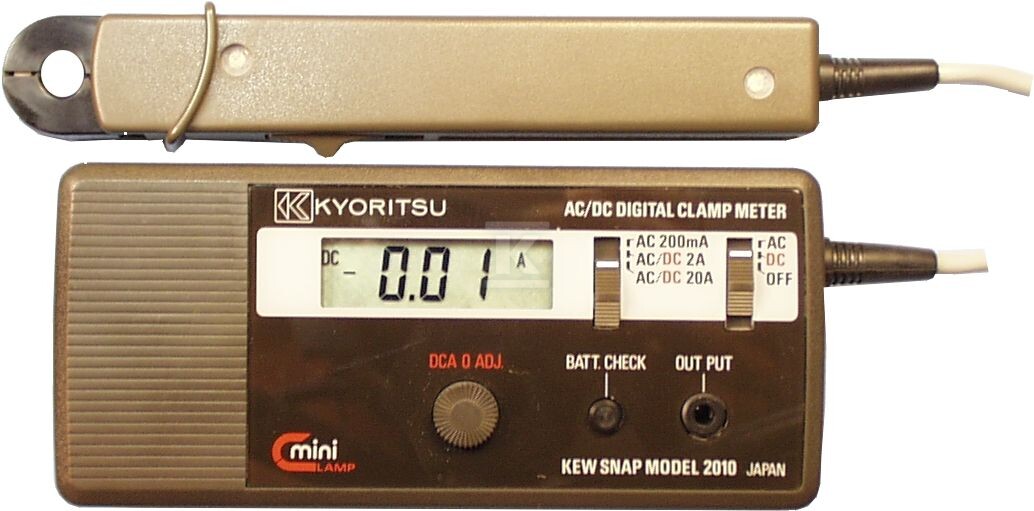

Miernik cęgowy KEW2010 0,1mA-20A AC/DC 104803

Precyzyjne pomiary prądu bez ingerencji w obwód

KEW2010 to miniaturowy miernik cęgowy przeznaczony do szybkiego pomiaru prądu stałego i przemiennego na pojedynczych przewodach - wystarczy zacisnąć cęgi wokół kabla, bez konieczności rozpinania obwodu ani wyłączania zasilania. Urządzenie wyróżnia się wysoką czułością: rozdzielczość 0,1 mA dla prądu przemiennego i 1 mA dla prądu stałego pozwala wykrywać nawet niewielkie upływy prądu, co jest istotne przy diagnostyce instalacji.

Zakresy pomiarowe i tryby pracy

Miernik oferuje trzy zakresy prądowe: 200 mA, 2 A i 20 A, a dokładność przy standardowej częstotliwości sieciowej (50-60 Hz) sięga ±(1% + 2 cyfry). W szerszym paśmie częstotliwości (40 Hz - 2 kHz) dokładność maleje do ±(2,5-3% + 5 cyfr), co jest typowe dla tego typu przyrządów.

Dodatkowy tryb przystawki cęgowej udostępnia wyjście napięciowe 0-200 mV - umożliwia podłączenie rejestratora lub oscyloskopu i obserwowanie zmian prądu w czasie (wymaga opcjonalnego kabla wyjściowego). Sygnalizacja przekroczenia zakresu pojawia się jako najbardziej znacząca cyfra „1" na wyświetlaczu.

Konstrukcja i zasilanie

Cęgi o maksymalnej średnicy prowadzenia 7,5 mm pozwalają na pomiary nawet w ciasnych puszkach instalacyjnych i skrzynkach rozdzielczych - to jedna z głównych zalet tego modelu w porównaniu z większymi miernikami cęgowymi.

Obudowa o wymiarach 153 × 23 × 18 mm i masa 220 g sprawiają, że KEW2010 łatwo mieści się w kieszeni narzędziowej lub saszetce na pasie. Wyświetlacz LCD o rozdzielczości 31/2 cyfry (max. wskazanie 1999) zapewnia czytelny odczyt wyników.

Zasilanie stanowi bateria alkaliczna 9 V (typ 006P), która wystarcza na około 20 godzin ciągłej pracy - sygnalizacja niskiego stanu baterii aktywuje się poniżej ~7 V. Producent dopuszcza też zewnętrzne zasilanie DC 9 V poprzez opcjonalny zasilacz.

Urządzenie jest chronione przed przepięciami do 750 V AC, a izolacja rezystancyjna wynosi >10 M? / 1000 V - standardowe zabezpieczenie dla przyrządów roboczych pracujących w środowisku elektroenergetycznym.

Zastosowanie i warunki eksploatacji

KEW2010 sprawdza się przy:

• sprawdzaniu poboru prądu przez poszczególne odbiorniki,
• lokalizacji niesymetrii obciążenia w instalacjach trójfazowych,
• pomiarze upływowego prądu różnicowego,
• uruchamianiu silników elektrycznych - kontrola prądów rozruchowych,
• diagnostyce instalacji fotowoltaicznych - pomiary stringów bez rozpinania okablowania,
• pracach konserwacyjnych w rozdzielnicach i puszkach przyłączeniowych.

Zakres temperatur pracy wynosi 0-50°C przy wilgotności względnej poniżej 80%. Producent zaleca wzorcowanie co 12 miesięcy.

W zestawie znajdują się pokrowiec ochronny, bateria alkaliczna oraz instrukcja obsługi - wszystko gotowe do użycia od razu po wyjęciu z opakowania.
