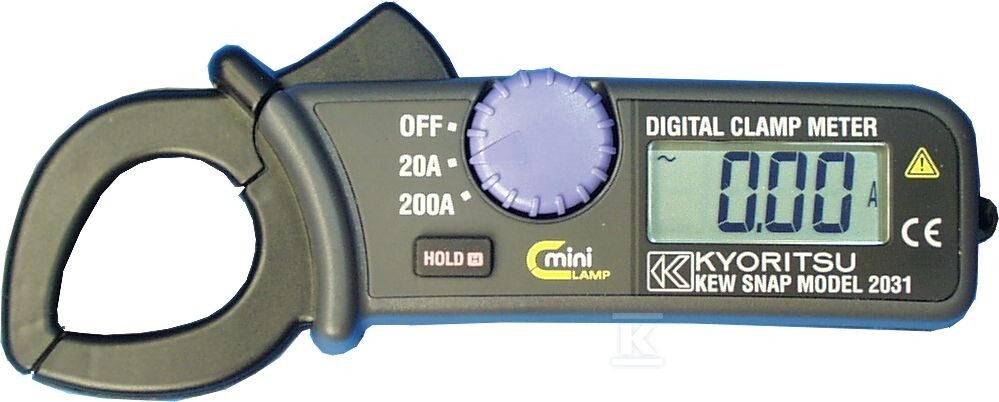

Miernik cęgowy KEW2031 0,01-200A AC 104809

Kompaktowy pomiar prądu AC bez rozpinania przewodów

Miernik cęgowy przeznaczony jest do szybkiej kontroli prądu przemiennego w instalacjach bez konieczności rozpinania przewodów. Niewielka obudowa ułatwia pracę w ciasnych miejscach, a cęgi obejmują przewody do O24 mm, co sprawdza się w serwisie i prostych przeglądach instalacji. Kroplowy kształt szczęk ułatwia prowadzenie pomiarów, a lekka konstrukcja pozwala na komfortowe trzymanie przyrządu przez dłuższy czas.

Zakres pomiarowy i funkcje

Urządzenie mierzy prąd przemienny AC w dwóch zakresach: 0…19,99 A oraz 0…199,9 A, z maksymalną rozdzielczością 0,01 A w zakresie do 20 A. Ręczna zmiana zakresów pozwala dopasować rozdzielczość do wielkości mierzonego sygnału. Dokładność wynosi ±(2,0%+5c) dla 0-19,9 A w paśmie 50÷1 kHz oraz ±(2,0%+5c) dla 0-199,9 A w 50÷60 Hz, a w paśmie 40 Hz÷1 kHz ±(3,0%+10c). Pasmo częstotliwości obejmuje 40 Hz do 1 kHz.

Wyświetlacz LCD o zakresie 1999 pozwala odczytać wynik bez niepotrzebnych zer. Funkcja HOLD zatrzymuje odczyt na ekranie, co ułatwia zapisanie wartości w trudnodostępnym miejscu. Próbkowanie odbywa się z częstotliwością 1 raz/s. Po 10 minutach bezczynności następuje automatyczne wyłączenie, a sygnalizacja informuje o wyczerpaniu baterii LR44.

Konstrukcja i warunki pracy

Wymiary 147 mm × 58,5 mm × 26 mm i masa około 100 g z bateriami sprawiają, że przyrząd mieści się w dłoni i nie obciąża podczas pracy na drabinie czy w rozdzielnicy. Zasilanie stanowią dwie baterie 1,5 V LR44, dostarczane w standardowym wyposażeniu wraz z pokrowcem i instrukcją obsługi w języku polskim.

Praca jest możliwa w temperaturze 0 °C do 40 °C przy wilgotności względnej poniżej 90%. Przechowywanie dopuszczalne jest w zakresie -10 °C do 50 °C przy wilgotności poniżej 75%. Ochrona wejść na przeciążenie wynosi 240 A AC, a wytrzymałość elektryczna to 3,7 kV.

Bezpieczeństwo i zastosowanie praktyczne

Bezpieczeństwo zgodne z IEC 61010-1 kat. III 300 V, w polskiej wersji PN-EN 61010-1 kat. III 300 V. Kompatybilność elektromagnetyczna potwierdzona normami PN-EN 61326 oraz PN-EN 61000-2.

Przyrząd sprawdza się przy:

• szybkich kontrolach poboru prądu w obwodach instalacyjnych bez odłączania przewodów,
• przeglądach serwisowych, gdzie liczy się dostęp do ciasnych przestrzeni i szybki odczyt.

Konstrukcja z ręczną zmianą zakresu, wyraźnym wyświetlaczem i funkcją zamrożenia wyniku pozwala na stabilny pomiar w warunkach warsztatowych i na obiekcie.
