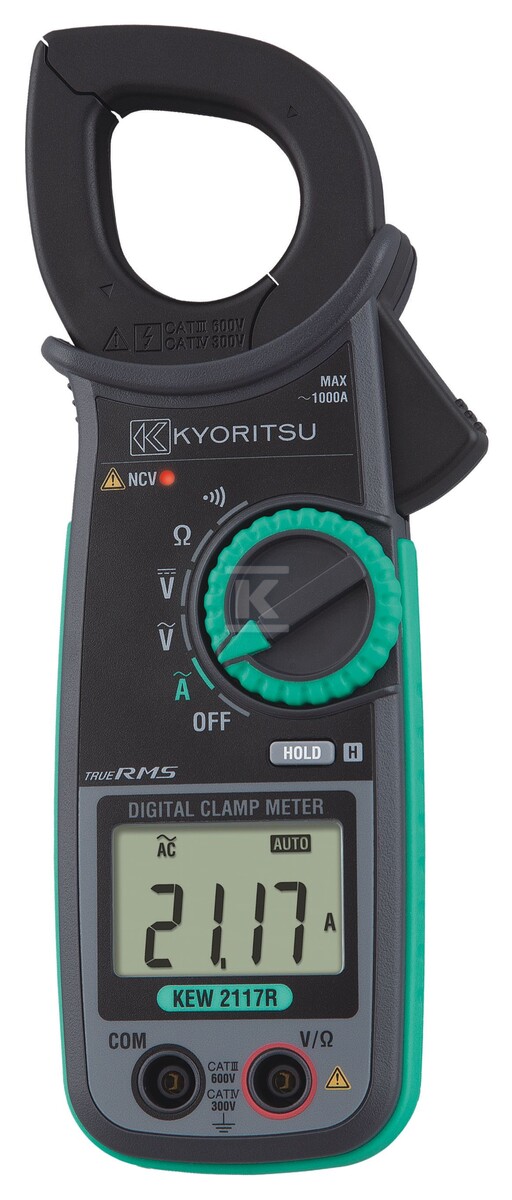

Miernik cęgowy KEW2117R 1000A AC TRMS 103925

Szybka kontrola obciążenia przewodów w czynnych instalacjach

Miernik cęgowy z pomiarem True RMS pozwala na szybką kontrolę obciążenia przewodów w instalacjach pod napięciem, bez konieczności rozpinania obwodu. Metoda True RMS zapewnia poprawne wskazania także przy przebiegach odkształconych, typowych dla układów z prostownikami, falownikami i silnikami. Automatyczna zmiana zakresów ogranicza ryzyko błędu przy doborze skali, a czytelny duży wyświetlacz LCD z rozdzielczością 0,01 A ułatwia odczyt w warunkach warsztatowych.

Pomiar True RMS i funkcje elektryczne

Podstawową funkcją jest pomiar prądu przemiennego AC w trzech automatycznych zakresach do 1000 A. Na zakresie 60 A rozdzielczość wynosi 0,01 A, na 600 A 0,1 A, a na 1000 A 1 A. Dokładność dla przebiegu sinusoidalnego to ±1,5 % w.w. ±4 cyfry w paśmie 45 ~ 65 Hz oraz ±2,0 % w.w. ±5 cyfr w paśmie 40 Hz ~ 1 kHz. Zabezpieczenie wejścia prądowego wynosi AC 1200 A.

Urządzenie mierzy napięcie przemienne AC 60 V i 600 V oraz napięcie stałe DC 60 V i 600 V z automatyczną zmianą zakresów. Impedancja wejściowa DC wynosi około 10 M?. Pomiar rezystancji obejmuje zakresy 600 ?, 6 k?, 60 k? i 600 k? z automatycznym przełączaniem. Test ciągłości sygnalizuje akustycznie poniżej 90 ?, próg testu to 600 ?.

Dodatkowo dostępna jest bezdotykowa detekcja napięcia przemiennego NCV z diodą LED. Metoda pomiarowa oparta jest na modulacji delta sigma ??, a częstotliwość próbkowania to 2,5 razy/s. Wskazanie przekroczenia zakresu sygnalizowane jest symbolem OL.

Ergonomia, bezpieczeństwo i konstrukcja

Dwukomponentowa obudowa umożliwia obsługę jedną ręką, a cęgi o maksymalnej średnicy przewodu 33 mm są w pełni bezpieczne w użytkowaniu. Duży LCD zapewnia dobrą czytelność wskazań, a rozdzielczość 0,01 A pozwala na kontrolę nawet niewielkich zmian obciążenia.

Bezpieczeństwo użytkowania potwierdzają kategorie pomiarowe CAT III 600 V / CAT IV 300 V z przewodami pomiarowymi. Z osłonami końcówek pomiarowych uzyskuje się CAT IV 600 V / CAT III 1000 V, a bez osłon CAT II 1000 V. Zgodność ze standardami IEC/EN 61010-1/61010-2-032/61010-2-033, wytrzymałość elektryczna AC 5160 V rms przez 5 s między cęgami a obudową oraz rezystancja izolacji >100 M?/1000 V między obudową a obwodem elektrycznym zwiększają odporność na warunki instalacyjne.

Stopień ochronności IP40 chroni przed ciałami stałymi, a dopuszczalna temperatura pracy to 0 ~ 40 °C przy wilgotności względnej do 85 % RH bez kondensacji. Praca wewnątrz pomieszczeń do wysokości 2000 m n.p.m. jest zgodna z deklarowanymi warunkami środowiskowymi 23 °C ±5° i wilgotnością 45 - 75 % dla podanych dokładności.

Zasilanie, wymiary i warunki pracy

Zasilanie zapewnia dwie baterie 1,5 V typu R03/LR03 AAA. Pobór prądu to <4 mA przy wyłączonej diodzie LED NCV i <8 mA przy włączonej. Czas pracy ciągłej to około 170 h z wyłączoną diodą NCV i około 70 h z włączoną, przy automatycznym wyłączaniu po około 10 min bezczynności.

Wymiary miernika to 204 mm x 81 mm x 36 mm, a masa z bateriami to około 220 g. Kompaktowe gabaryty ułatwiają pracę w rozdzielnicach i ciasnych przestrzeniach. W standardowym wyposażeniu znajdują się przewody pomiarowe, komplet dwóch baterii 1,5 V R03, instrukcja obsługi oraz pokrowiec. Zalecany okres wzorcowania to 12 miesięcy.
