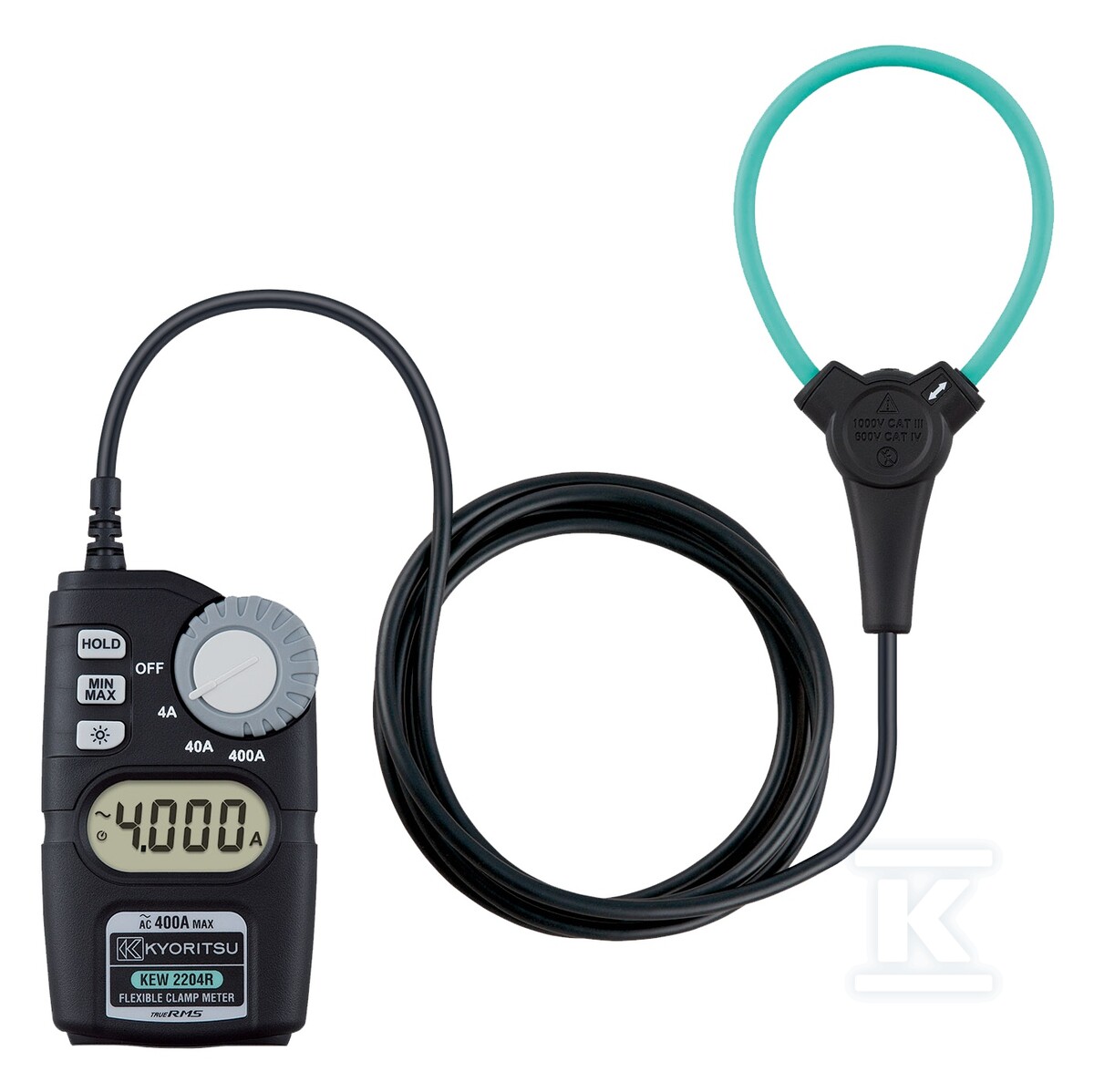

Miernik cęgowy KEW2204R z cewką Rogowskiego 0,001~400A AC 103933

Precyzyjny pomiar prądu w trudno dostępnych miejscach

Miernik cęgowy wyposażony w elastyczną cewkę Rogowskiego to narzędzie zaprojektowane z myślą o sytuacjach, gdzie klasyczne szczęki pomiarowe po prostu się nie zmieszczą. Zwinięte wiązki kabli w rozdzielniach, szafy sterownicze o wysokim zagęszczeniu przewodów czy instalacje z przewodnikami ułożonymi tuż przy ścianie - tutaj elastyczna, rozpinana głowica pokazuje swoją przewagę. Cewkę można otoczyć wokół przewodnika bez konieczności jego odłączania czy demontażu.

Technologia True RMS pozwala na dokładny pomiar zarówno przebiegów sinusoidalnych, jak i odkształconych - charakterystycznych dla instalacji z przekształtnikami częstotliwości, zasilaczy UPS czy urządzeń generujących harmoniczne. Miernik pracuje w trzech zakresach: 4 A (rozdzielczość 0,001 A), 40 A (rozdzielczość 0,01 A) i 400 A (rozdzielczość 0,1 A), co pozwala dobrać optymalną dokładność do wielkości mierzonego prądu. Producent określa dokładność na poziomie ±(3% + 5 cyfr) w całym zakresie częstotliwości od 45 do 500 Hz.

Funkcja DATA HOLD umożliwia zamrożenie wyniku na wyświetlaczu po zdjęciu miernika z przewodnika - przydatne przy pomiarach w ograniczonym dostępie wzrokowym. Rejestracja wartości MAX/MIN pozwala śledzić najwyższe i najniższe odczyty podczas sesji pomiarowej bez konieczności notowania wyników.

Podświetlany wyświetlacz LCD o rozdzielczości 31/2 cyfry (maksymalne wskazanie 3149) zapewnia czytelność w słabo oświetlonych pomieszczeniach technicznych.

Bezpieczeństwo i warunki pracy

Urządzenie spełnia wymagania norm IEC 61010-1 oraz PN-EN61010-2-030, co potwierdza jego klasyfikację bezpieczeństwa:

• Kategoria pomiarowa III - do 1000 V AC/DC przy instalacjach budynkowych,
• Kategoria pomiarowa IV - do 600 V AC/DC przy przyłączu sieci energetycznej.

Wytrzymałość izolacji na poziomie 8200 V AC oraz rezystancja izolacji przekraczająca 100 M? przy napięciu probierczym 1000 V gwarantują bezpieczeństwo użytkowania nawet przy pomiarach w pobliżu źródeł wysokiego napięcia.

Obudowa o stopniu ochrony IP40 chroni przed obiektami stałymi powyżej 1 mm (np. drobnymi narzędziami), ale nie jest odporna na strumienie wody - to istotne przy wyborze miejsca pracy. Miernik pracuje w temperaturze od 0°C do 50°C przy wilgotności względnej poniżej 80%. Automatyczne wyłączenie po około 15 minutach bezczynności oszczędza baterie (2× AAA), a sygnalizacja niskiego stanu baterii aktywuje się poniżej napięcia ~2,4 V.

Zalecany okres wzorcowania wynosi 12 miesięcy.

Zawartość zestawu i wymiary

W komplecie znajdują się: pokrowiec ochronny, komplet baterii alkalicznych AAA oraz instrukcja obsługi. Sam miernik waży zaledwie 200 g, a jego wymiary (120 × 70 × 26 mm) pozwalają na wygodne noszenie go w kieszeni kombinezonu roboczego lub bocznej kieszeni torby narzędziowej.

Elastyczna cewka Rogowskiego stanowi integralną część konstrukcji - jest lekka i nie obciąża nadgarstka podczas długich sesji pomiarowych. Dzięki temu KEW2204R sprawdza się zarówno przy jednorazowych kontrolach, jak i systematycznych przeglądach realizowanych przez służby utrzymania ruchu.
