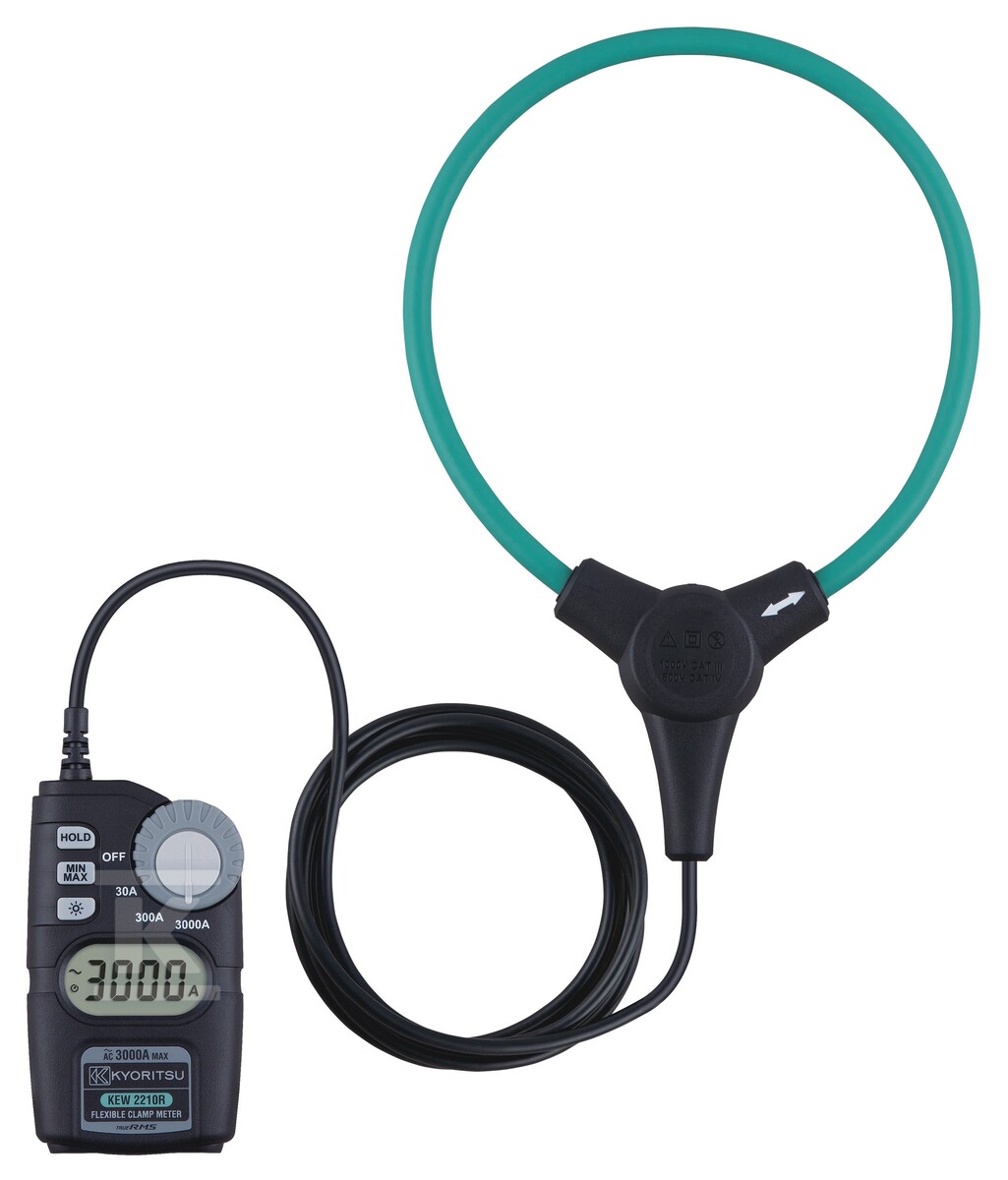

Miernik cęgowy KEW2210R z cewką Rogowskiego 0,01~3000A AC 103917

Precyzyjne pomiary prądu w trudno dostępnych miejscach

Miernik cęgowy wyposażony w cewkę Rogowskiego to urządzenie, które rewolucjonizuje sposób pomiaru prądu przemiennego tam, gdzie tradycyjne cęgi nie mają szans sięgnąć. Elastyczna, rozpinana sonda o średnicy wewnętrznej 150 mm owija się wokół przewodnika bez konieczności ingerencji w instalację - wystarczy ją rozpiąć, założyć na przewód i zapiąć. To rozwiązanie sprawdza się w rozdzielnicach o wysokim zagęszczeniu kabli, przy szynach zbiorczych, w korytach kablowych i wszędzie tam, gdzie przewody biegną tuż obok siebie.

Konstrukcja cewki i ergonomia pracy

Cewka Rogowskiego w KEW2210R waży niewiele i nie sztywnieje pod wpływem temperatury jak metalowe rdzenie tradycyjnych mierników cęgowych. Elastyczność sondy oznacza, że pomiar można wykonać jedną ręką nawet w miejscach ograniczonych przestrzennie - nie trzeba manewrować dużymi szczękami ani odłączać przewodów. Sama obudowa miernika ma wymiary 120 × 70 × 26 mm i masę zaledwie 300 g z bateriami, więc bez problemu mieści się w kieszeni narzędziowej lub pokrowcu dołączonym do zestawu.

Zakresy pomiarowe i tryb True RMS

Urządzenie obsługuje trzy zakresy prądu przemiennego:

Tryb True RMS zapewnia wiarygodne wyniki nawet przy przebiegach odkształconych - harmoniczne, przepięcia czy niesymetryczne obciążenia nie zaburzają odczytu tak jak w tańszych miernikach z pomiarem średniookresowym. Maksymalne wskazanie na wyświetlaczu to 3149, a próbkowanie odbywa się z częstotliwością 2 razy/s. Przy oddaleniu przewodnika od centrum cewki o więcej niż 75 mm należy dodać do dokładności maksymalnie 3%.

Funkcje DATA HOLD (zatrzymanie wyniku na wyświetlaczu) oraz MIN/MAX (rejestracja wartości ekstremalnych podczas sesji pomiarowej) ułatwiają dokumentację pomiarów w terenie - nie trzeba spisywać wyników na bieżąco ani prosić drugiej osoby o odczyt.

Bezpieczeństwo i warunki pracy

KEW2210R spełnia normy PN-EN61010-2-030, EN61010-1 (Ed. 3) oraz IEC61010-2-032, co przekłada się na klasyfikację bezpieczeństwa:

• CAT IV 600 V AC/DC - pomiary przy źródłach instalacji zasilającej,
• CAT III 1000 V AC/DC - pomiary w instalacjach budynkowych i urządzeniach rozdzielczych.

Wytrzymałość izolacji to 8200 V AC, a rezystancja izolacji przekracza 100 M? przy 1000 V. Stopień ochrony obudowy to IP40, co oznacza zabezpieczenie przed obiektami >1 mm i pionowo padającymi kroplami wody - wystarczająco do pracy w suchych rozdzielnicach i szafach sterowniczych.

Urządzenie pracuje w temperaturze 0-50°C przy wilgotności względnej poniżej 80%. Automatyczne wyłączenie po około 15 minutach bezczynności oszczędza baterie alkaliczne (2 × AAA), których stan sygnalizowany jest poniżej napięcia 2,4 V. Producent zaleca wzorcowanie co 12 miesięcy.

Miernik jest produkowany przez japońską firmę Kyoritsu w fabryce na Tajwanie i objęty jest oznakowaniem CE oraz dyrektywą WEEE dotyczącą utylizacji sprzętu elektrycznego.
