Miernik cęgowy KEW2431 prądu upływu 0,01mA-200A AC 104810

Precyzyjna diagnostyka prądów upływowych w kompaktowej obudowie

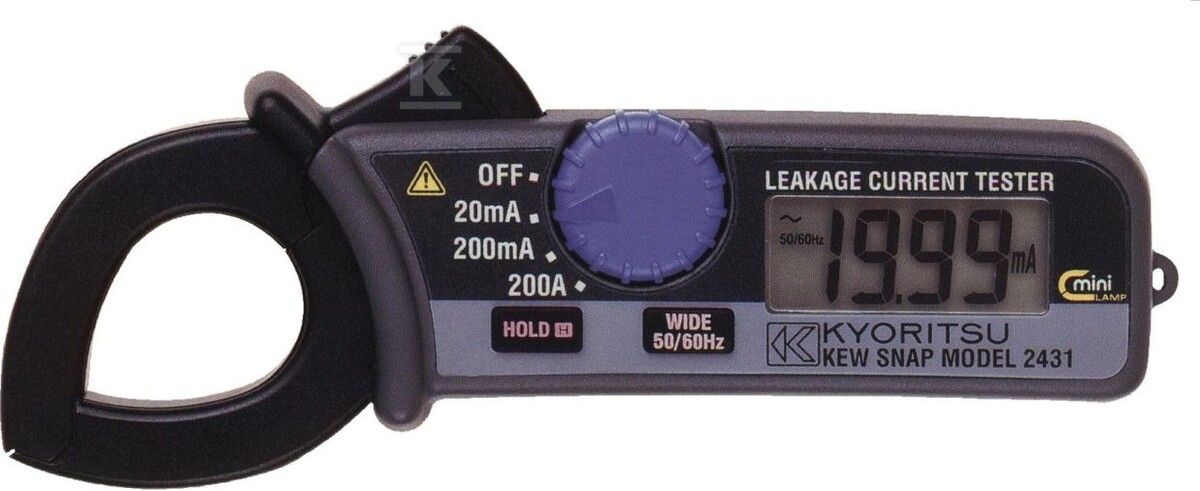

KEW2431 to najmniejszy profesjonalny miernik cęgowy prądu upływu AC w ofercie Kyoritsu. Urządzenie zostało zaprojektowane z myślą o szybkiej diagnostyce instalacji elektrycznych - zarówno jednofazowych, jak i trójfazowych - bez konieczności rozpinania obwodu czy wyłączania zasilania. Pomiar metodą cęgową pozwala jednocześnie objąć wszystkie przewody czynne obwodu i odczytać prąd różnicowy bezpośrednio na wyświetlaczu LCD 31/2 cyfry (max 1999). Maksymalna średnica przewodu to 24 mm, a masa wynosi zaledwie 120 g z bateriami - urządzenie mieści się w jednej dłoni i bez problemu trafia do kieszeni lub pokrowca.

Szczęki pomiarowe mają oryginalny kształt kropli, co znacząco ułatwia dostęp do wąskich szczelin, gęsto zapełnionych rozdzielni oraz miejsc, gdzie klasyczne cęgi sobie nie poradzą. Konstrukcja obudowy nowej generacji umożliwia pełną obsługę jedną ręką - operator może swobodnie manewrować cęgami nawet w trudno dostępnych punktach instalacji.

Tryby pomiarowe i dokładność

Miernik oferuje trzy zakresy pomiarowe: 20 mA / 200 mA / 200 A. Najniższy zakres (20 mA) zapewnia rozdzielczość 0,01 mA, co pozwala wykrywać minimalne prądy upływu mogące powodować niepożądane zadziałanie wyłączników RCD.

Urządzenie pracuje w dwóch trybach:

• 50/60 Hz - pomiar składowej podstawowej sieci,
• WIDE (40 Hz ÷ 1 kHz) - szerokopasmowy pomiar uwzględniający wyższe harmoniczne generowane przez falowniki, zasilacze impulsowe i inne odbiorniki nieliniowe.

Dokładność różni się w zależności od zakresu i trybu. Dla częstotliwości sieciowej przy zakresach 20 mA i 200 mA wynosi ±(3% + 5 dgt), natomiast dla trybu WIDE przy tych samych zakresach - ±(2% + 4 dgt) przy częstotliwości podstawowej i ±(5% + 6 dgt) przy szerszym paśmie. Prąd do 100 A zachowuje dokładność ±(3% + 5 dgt) dla trybu 50/60 Hz; powyżej tej wartości tolerancja rośnie do ±(5% + 5 dgt).

Próbkowanie wynosi 2 razy/s, a czas odpowiedzi około 2 sekundy. Sygnalizacja przekroczenia zakresu realizowana jest przez migającą najbardziej znaczącą cyfrę „1" na wyświetlaczu.

Zastosowania praktyczne

KEW2431 sprawdza się przede wszystkim w lokalizowaniu przyczyn niepożądanego zadziałania wyłączników różnicowoprądowych - instalator może bez przerywania pracy obwodu ocenić poziom prądów upływowych i stwierdzić, czy problem leży po stronie samego RCD, czy też instalacji. Tryb WIDE umożliwia dodatkowo analizę wpływu harmonicznych generowanych przez urządzenia energoelektroniczne.

Urządzenie pełni również funkcję precyzyjnego miernika cęgowego prądu obciążenia AC, co czyni je narzędziem uniwersalnym na co dzień.

Funkcja DATA HOLD pozwala zamrozić bieżący odczyt na wyświetlaczu - przydatna przy pomiarach w słabo oświetlonych rozdzielniach lub trudno dostępnych miejscach. Po około 10 minutach bezczynności miernik wyłącza się automatycznie, oszczędzając baterie (2× LR44), których żywotność sięga 15 godzin ciągłej pracy.

Zabezpieczenie przed przegrzaniem dopuszcza pomiar prądem do 300 A przez maksymalnie 60 sekund. Wytrzymałość elektryczna obudowy wynosi 3700 VAC przez 1 minutę.

Bezpieczeństwo i normy

Miernik spełnia wymagania kategorii pomiarowej CAT III 300 V AC/DC zgodnie z normami IEC 61010-1 oraz IEC 61010-2-032 (oraz ich polskimi odpowiednikami PN-EN61010-1 i PN-EN61010-2-032). Stopień zanieczyszczenia środowiska naturalnego to 2. Urządzenie jest oznaczone znakiem CE i podlega dyrektywie WEEE dotyczącej utylizacji sprzętu elektrycznego.

Praca możliwa jest w temperaturze 0°C ÷ +40°C przy wilgotności względnej poniżej 85%. Przechowywanie dopuszczalne jest w temperaturze od -10°C do +50°C przy wilgotności do 75%.

Wyposażenie standardowe obejmuje pokrowiec (9090), komplet baterii LR44 oraz instrukcję obsługi w języku polskim. Opcjonalnie dostępne są przekładniki KEW8004 (1000 A) i KEW8008 (3000 A) dla pomiarów wyższych prądów.
