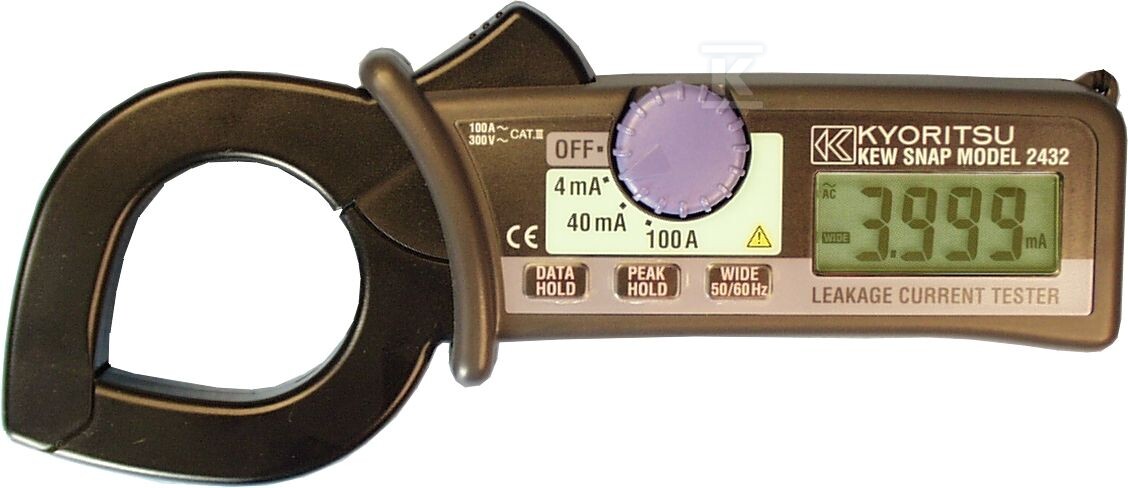

Miernik cęgowy KEW2432 prądu upływu 0,001mA-100A AC 104818

Precyzyjna diagnostyka prądów upływowych w instalacjach czynnych

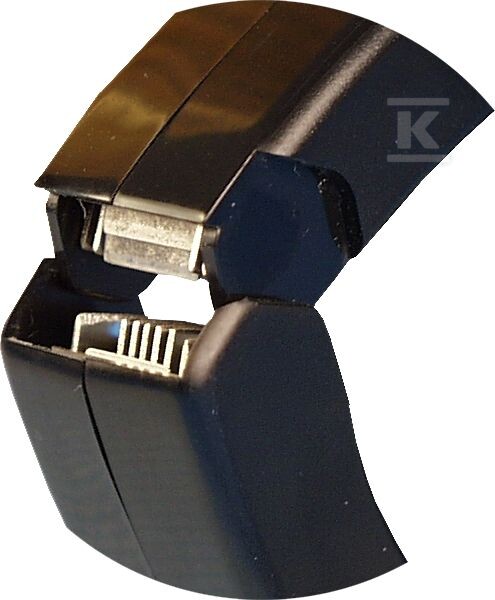

Miernik cęgowy KEW2432 japońskiej marki Kyoritsu to narzędzie stworzone z myślą o pomiarach prądów upływowych w czynnych instalacjach elektrycznych - bez konieczności rozpinania obwodu. Dzięki szczękom otwieranym na przewodnik o średnicy do 40 mm umożliwia selektywny pomiar pojedynczych przewodów, co znacząco ułatwia diagnostykę i przeglądy okresowe.

Urządzenie oferuje trzy zakresy pomiarowe: 4 mA, 40 mA oraz 100 A, przy czym najniższy zakres pozwala wykrywać prądy rzędu 0,001 mA - to najwyższa czułość w swojej klasie. Rozdzielczość na zakresie miliamperowym wynosi 0,001 mA, co przekłada się na dokładność ±(1% + 5 cyfr) w standardowym paśmie częstotliwości (50-60 Hz).

Funkcje wspomagające pomiar i tryby pracy

KEW2432 wyposażono w funkcję DATA HOLD umożliwiającą zamrożenie bieżącego wyniku na wyświetlaczu LCD oraz PEAK HOLD do rejestracji wartości szczytowych - obie przydatne podczas pomiarów w trudno dostępnych miejscach lub gdy obsługa jednoręczna jest utrudniona.

Przełączany filtr pozwala wybrać tryb pomiaru:

• 50/60 Hz - składowa podstawowa sieci,
• WIDE - szerokopasmowy, uwzględniający harmoniczne do 1 kHz.

Tryb WIDE jest istotny przy analizie obciążeń nieliniowych (np. falowniki, zasilacze impulsowe), gdzie harmoniczne mogą stanowić znaczący składnik prądu upływowego.

Konstrukcja i warunki pracy

Obudowa miernika waży zaledwie 290 g przy wymiarach 185 × 81 × 32 mm, co czyni go poręcznym narzędziem do codziennej pracy w terenie. Wyświetlacz LCD o rozdzielczości 3999 (33/4 cyfry) zapewnia czytelność wyników nawet w słabym oświetleniu.

Zabezpieczenie przeciążeniowe na poziomie 480 A na wszystkich zakresach chroni urządzenie przed uszkodzeniem przy przypadkowym zatrzaśnięciu szczęk na przewodniku pod prądem. Maksymalne dopuszczalne napięcie robocze to 300 V AC/DC względem uziemienia oraz 600 V AC/DC między fazą a neutralnym.

Urządzenie zasilane jest dwoma bateriami AAA; sygnalizacja niskiego poziomu baterii ostrzega przed rozładowaniem. Po 10 minutach bezczynności miernik wyłącza się automatycznie, co oszczędza energię podczas przerw w pomiarach.

Normy i bezpieczeństwo użytkowania

KEW2432 spełnia wymagania kategorii pomiarowej CAT III 300 V AC/DC zgodnie z normami PN-EN61010-2-032 oraz PN-EN61010-1. Wytrzymałość izolacji wynosi 3700 V AC przez minutę, co potwierdza odporność dielektryczną konstrukcji.

Producent zaleca okres wzorcowania wynoszący 12 miesięcy - istotna informacja dla służb metrologicznych i osób odpowiedzialnych za utrzymanie sprawności narzędzi pomiarowych.

Do wyposażenia standardowego należy pokrowiec ochronny, komplet baterii oraz instrukcja obsługi. Opcjonalnie dostępne są przekładniki KEW8004 (1000 A) i KEW8008 (10:1, 3000 A) rozszerzające możliwości pomiarowe przy większych obciążeniach.
