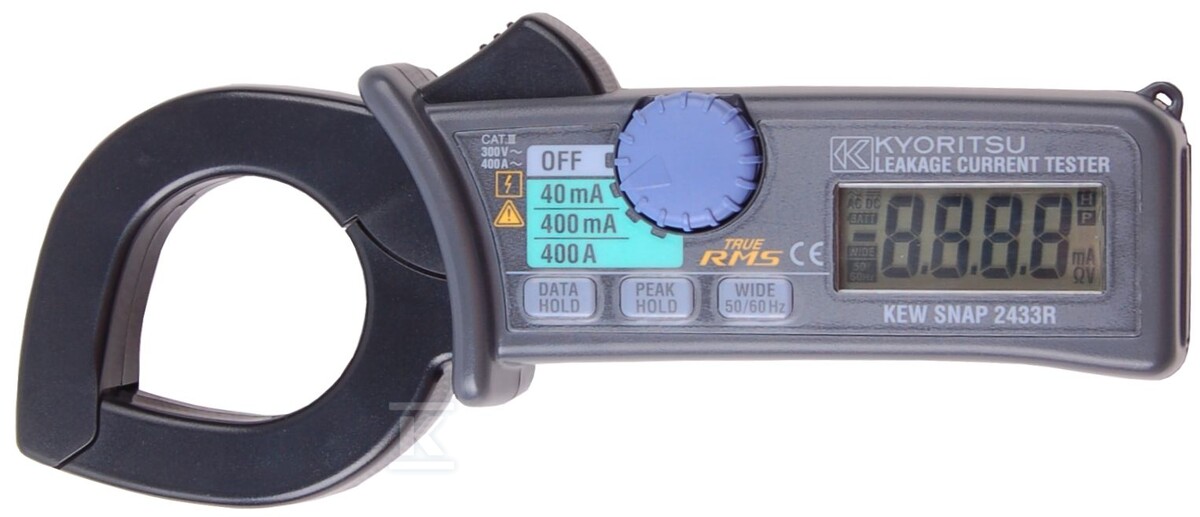

Miernik cęgowy KEW2433R prądu upływu 0,01mA-400A AC TRMS 103872

Precyzyjna diagnostyka prądów upływowych w instalacjach AC

Miernik cęgowy KEW2433R to profesjonalne narzędzie japońskiej marki Kyoritsu przeznaczone do pomiaru prądów upływowych AC oraz prądów obciążenia w instalacjach elektrycznych. Urządzenie umożliwia pomiar w zakresie od 0,01 mA do 400 A, co pozwala zarówno na wykrywanie minimalnych prądów upływowych w obwodach ochronnych, jak i na pomiary dużych obciążeń roboczych - bez konieczności rozpinania przewodów.

Dzięki technologii True RMS miernik podaje wiarygodne wartości skuteczne nawet przy przebiegach odkształconych przez harmoniczne, co jest kluczowe w nowoczesnych instalacjach z obciążeniami nieliniowymi (falowniki, zasilacze impulsowe, oświetlenie LED). Konstrukcja cęgów o średnicy otwarcia do 40 mm pozwala na objęcie przewodów instalacyjnych i zasilających typowych rozmiarów.

Tryby pomiarowe i funkcje wspomagające pracę

KEW2433R oferuje dwa tryby pracy: standardowy 50/60 Hz oraz szerokopasmowy WIDE (40 Hz - 1 kHz). Tryb WIDE jest przydatny przy pomiarach w środowiskach z zakłóceniami wysokiej częstotliwości - filtr dolnoprzepustowy eliminuje wpływ tych zakłóceń na wskazania. Współczynnik szczytu wynoszący ?3 oznacza, że urządzenie poprawnie obsługuje przebiegi o umiarkowanie spiczastych szczytach.

Na pokładzie znajdziesz również:

• DATA HOLD - zatrzymanie bieżącego wyniku na wyświetlaczu,
• PEAK HOLD - rejestracja wartości szczytowych,
• ręczną zmianę zakresów pomiarowych.

Wyświetlacz LCD o rozdzielczości 4200 countów zapewnia czytelność wyników. Czas odpowiedzi to około 2 sekundy, co jest typowe dla mierników cęgowych tego typu.

Bezpieczeństwo i warunki pracy

Urządzenie spełnia normy IEC 61010-1 oraz IEC 61010-2-032, co potwierdza jego zgodność z wymaganiami bezpieczeństwa dla przyrządów pomiarowych. Kategoria pomiarowa CAT III / 300 V AC/DC oznacza możliwość pracy przy napięciach roboczych do 300 V względem uziemienia i do 600 V między fazą a przewodem neutralnym.

Wytrzymałość izolacji na poziomie ?50 M? / 1000 V oraz wytrzymałość elektryczna 3700 V AC przez minutę świadczą o solidnej konstrukcji izolacyjnej. Zabezpieczenie przed przeciążeniem wynosi 480 A przez maksymalnie 10 sekund.

Miernik pracuje w temperaturze 0°C - 40°C przy wilgotności względnej poniżej 85%. Może być eksploatowany na wysokościach do 2000 m n.p.m. Stopień zanieczyszczenia środowiska naturalnego to 2.

Zasilanie i wyposażenie

KEW2433R zasilany jest dwoma bateriami alkalicznymi AAA (LR03), których żywotność sięga około 40 godzin. Sygnalizacja niskiego stanu baterii aktywuje się poniżej napięcia ok. 2,4 V. Urządzenie automatycznie wyłącza się po około 10 minutach bezczynności, co oszczędza energię.

Wymiary obudowy to 185 × 81 × 32 mm, masa około 270 g - kompaktowa obudowa ergonomicznej konstrukcji pozwala na obsługę jedną ręką.

Wyposażenie standardowe obejmuje sztywny pokrowiec (etui), komplet baterii oraz instrukcję obsługi w języku polskim. Opcjonalnie dostępne są przekładniki: KEW8004 (1000 A) oraz KEW8008 (10:1 / 3000 A), umożliwiające rozszerzenie zakresu pomiarowego przy większych prądach.

Produkt posiada oznaczenie CE i podlega dyrektywie WEEE dotyczącej utylizacji sprzętu elektrycznego i elektronicznego.
