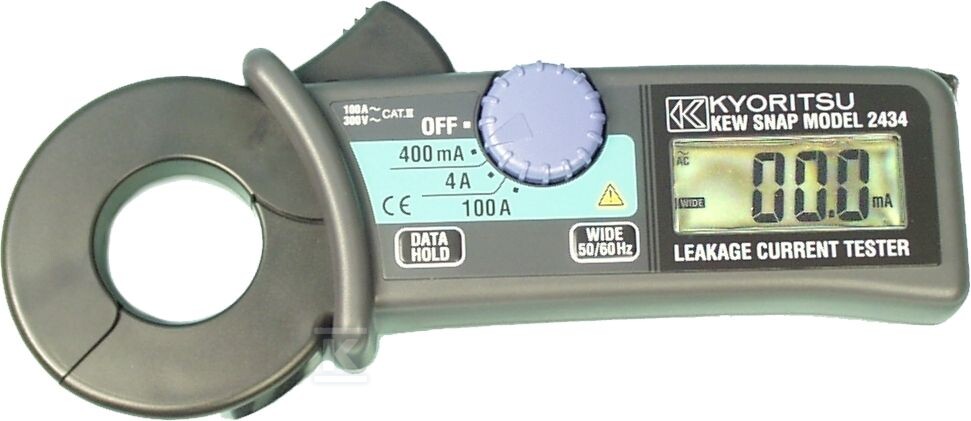

Miernik cęgowy KEW2434 prądu upływu 0,1mA-100A AC 104828

Precyzyjna diagnostyka prądów upływowych w instalacjach elektrycznych

Miernik cęgowy KEW2434 to narzędzie przeznaczone do pomiaru prądów upływu w obwodach chronionych wyłącznikami RCD. Konstrukcja z szczęką cęgową umożliwia pomiar bez konieczności przerywania obwodu - wystarczy objąć przewód, aby odczytać wartość na wyświetlaczu. Urządzenie obsługuje zakresy od 0,1 mA (rozdzielczość przy pomiarze mikroamperowym) aż po 100 A, co pozwala na elastyczne przełączanie między precyzyjnym pomiarem upływu a kontrolą prądów roboczych obciążenia.

Szczęka pomiarowa mieści przewody o średnicy do 28 mm, a ręczna zmiana zakresów daje pełną kontrolę nad rozdzielczością wskazań. Wyświetlacz LCD o rozdzielczości 33/4 cyfry (maksymalne wskazanie 3999) zapewnia czytelność wyników nawet w trudnych warunkach oświetleniowych.

Tryby pomiarowe i funkcje wspomagające pracę

KEW2434 oferuje dwa tryby pracy częstotliwościowej:

• Tryb 50/60 Hz - klasyczny pomiar składowej podstawowej sieci zasilającej. Dokładność na poziomie ±2% ±4 cyfry dla częstotliwości sieciowej.
• Tryb WIDE - szerokopasmowy pomiar uwzględniający harmoniczne. Zakres rozszerza się do 40-400 Hz, co pozwala ocenić wpływ wyższych harmonicznych na prąd upływu bez wyłączania instalacji. W tym trybie dokładność wynosi ±3% ±5 cyfr.

Filtr dolnoprzepustowy eliminuje zakłócenia mogące zaburzać wskazania - szczególnie przydatny przy pomiarach w środowisku przemysłowym z silnikami czy falownikami.

Funkcja DATA HOLD zamraża bieżący odczyt na wyświetlaczu, umożliwiając zapisanie wyniku przed zabraniem miernika spod napięcia. Komunikat OL sygnalizuje przekroczenie zakresu.

Parametry użytkowe i zasilanie

Urządzenie waży zaledwie 220 g przy wymiarach 169 × 75 × 40 mm, co w połączeniu z ergonomiczną obudową umożliwia obsługę jedną ręką - istotne przy pracy na drabinach czy w ciasnych rozdzielniach.

Zasilanie stanowią dwie baterie alkaliczne AAA (LR03), które zapewniają około 150 godzin ciągłej pracy. Automatyczne wyłączenie po 10 minutach bezczynności oszczędza energię między pomiarami. Sygnalizacja niskiego stanu baterii ostrzega przed nagłym brakiem zasilania podczas pracy.

Wytrzymałość elektryczna izolacji to 3700 V AC przez minutę, a rezystancja izolacji przekracza 10 M? przy napięciu probierczym 1000 V. Zabezpieczenie przeciążeniowe na poziomie 120 A chroni miernik przed przypadkowymi skokami prądu.

Bezpieczeństwo i normy techniczne

KEW2434 spełnia wymagania kategorii pomiarowej III 300 V AC/DC, co oznacza przydatność do pomiarów w instalacjach budynkowych i rozdzielnicach. Zgodność z normami:

• PN-EN61010-1 (druga edycja) - ogólne wymagania bezpieczeństwa,
• PN-EN61010-2-032 - szczegółowe wymagania dla mierników cęgowych,
• PN-EN61326 - kompatybilność elektromagnetyczna.

Urządzenie posiada oznakowanie CE oraz podlega dyrektywie WEEE dotyczącej utylizacji sprzętu elektrycznego i elektronicznego.

Producent zaleca wzorcowanie miernika co 12 miesięcy, aby zachować deklarowaną dokładność pomiarową.

Wyposażenie standardowe obejmuje pokrowiec ochronny, komplet baterii oraz instrukcję obsługi. Opcjonalnie dostępne są przekładniki KEW8004 (1000 A) i KEW8008 (3000 A) do pomiarów wyższych prądów niż nominalny zakres szczęki.
