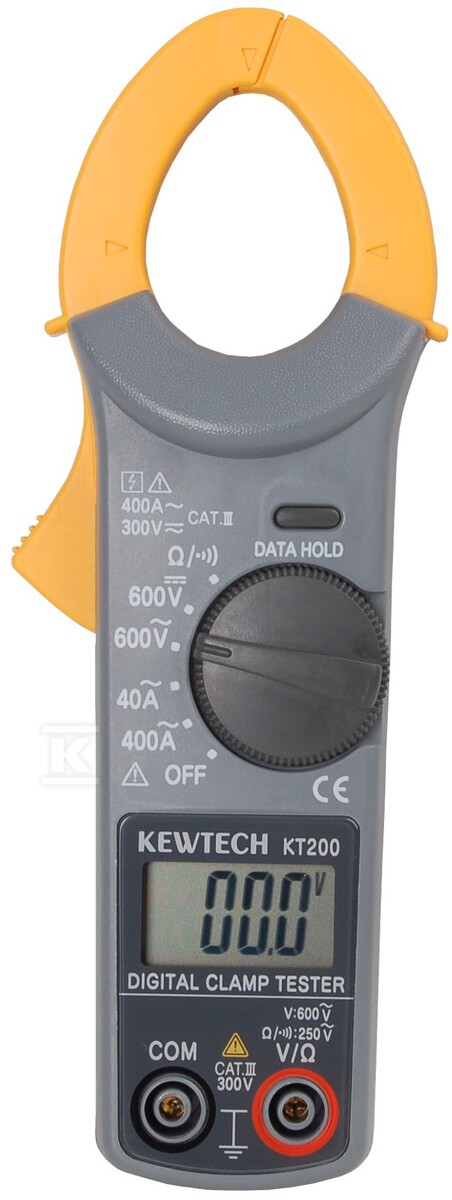

Miernik cęgowy KT200 0,01A-400A AC 104813

Kompaktowy miernik cęgowy do pomiarów prądu przemiennego

Metoda pomiaru cęgowego pozwala na szybkie i bezpieczne sprawdzenie obciążenia instalacji bez konieczności rozpinania obwodu. To szczególnie istotne w energetyce i zastosowaniach przemysłowych - tam, gdzie przerwy w ciągu technologicznym byłyby kosztowne lub wręcz niemożliwe. KT200 to prosty miernik cęgowy AC dedykowany do codziennych pomiarów serwisowych w instalacjach niskiego napięcia.

Urządzenie umożliwia pomiar prądu przemiennego do 400 A z rozdzielczością 0,01 A, co pozwala wykrywać nawet niewielkie różnice w obciążeniu poszczególnych faz. Maksymalna średnica mierzonego przewodu wynosi 24 mm.

Poza pomiarem prądu KT200 pełni funkcję podręcznego multimetru. Do dyspozycji są:

• pomiary napięcia (ACV / DCV),
• pomiar rezystancji (?) - zakresy do 4000 ?,
• brzęczyk ciągłości obwodu - przydatny przy sprawdzaniu połączeń bez konieczności odczytywania wartości z wyświetlacza.

Taka kombinacja funkcji sprawia, że podczas prac serwisowych instalator ma pod ręką kompletne narzędzie diagnostyczne zamiast kilku osobnych przyrządów.

Bezpieczeństwo i norma IEC

Miernik spełnia wymagania normy IEC 61010-1, która określa bezpieczeństwo użytkowania przyrządów elektrycznych. Kategoria pomiarowa CAT III 300 V / CAT II 600 V oznacza, że urządzenie jest chronione przed przepięciami występującymi w instalacjach budynkowych (CAT III) oraz przy pracach przy gniazdach i prostych obwodach (CAT II). Przed zakupem należy upewnić się, że ta kategoria odpowiada specyfice planowanych pomiarów - nie jest to najwyższy poziom ochrony dostępny na rynku (porównaj z modelami CAT IV), ale dla standardowych prac elektroinstalacyjnych w budynkach jest rozwiązaniem adekwatnym.

Konstrukcja i obsługa

Poręczna obudowa mieści się w dłoni lub kieszeni narzędziowej. Otwieranie szczęk cęgowych jedną ręką pozwala na wygodne obsługiwanie urządzenia nawet w ciasnych rozdzielnicach. Przełącznik funkcyjny umieszczony jest tak, aby zmiana trybu pracy była możliwa bez odrywania wzroku od mierzonego elementu.

Brzęczyk ciągłości działa również jako sygnalizacja akustyczna potwierdzająca poprawne połączenia - nie trzeba patrzeć na ekran podczas testowania wiązek kablowych.

Zastosowanie

KT200 sprawdza się przy:

• kontroli obciążenia poszczególnych faz w rozdzielnicach,
• wyszukiwaniu niezbalansowania obciążenia między przewodami,
• podstawowej diagnostyce instalacji elektrycznych,
• pomiarach prądowych podczas uruchamiania maszyn i urządzeń,
• szybkim sprawdzeniu parametrów zasilania bez potrzeby rozbudowanej aparatury.
