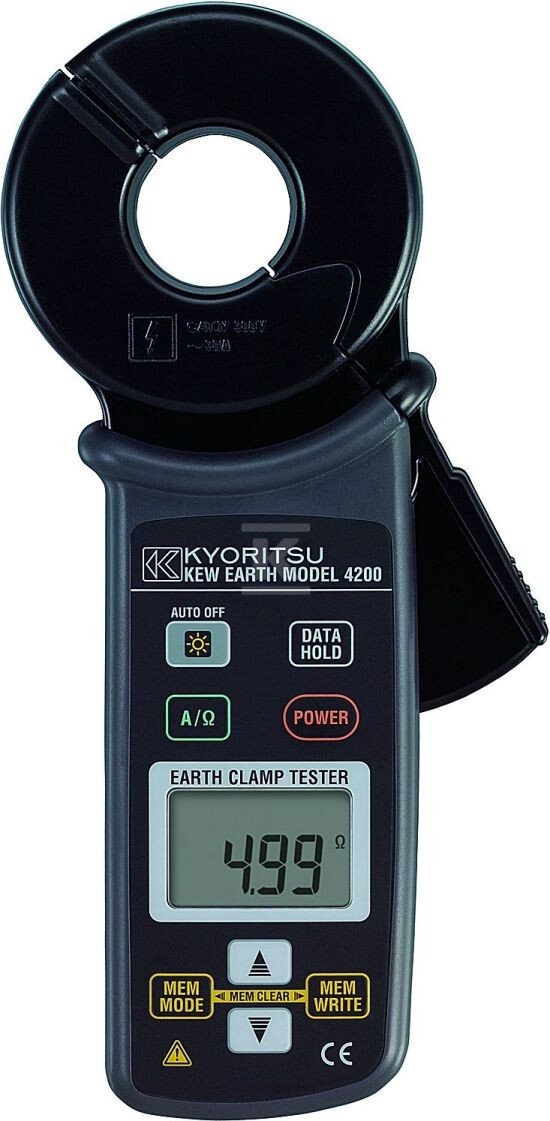

Miernik cęgowy rezystancji uziemienia KEW4200 104855

Pomiar rezystancji uziemienia w instalacjach wielopunktowych bez rozbudowanej infrastruktury pomiarowej

Cęgowy miernik rezystancji uziemienia KEW4200 pozwala na sprawdzanie stanu sieci uziemień w obiektach przemysłowych i instalacjach elektrycznych bez konieczności wbijania pomocniczych sond gruntowych. Urządzenie wykorzystuje metodę pomiaru w systemach wielokrotnego uziemienia - wystarczy zacisnąć cęgi na przewodzie uziemiającym, aby otrzymać wynik. To znaczące uproszczenie w porównaniu z klasycznymi miernikami stacjonarnymi wymagającymi rozległej geometrii pomiarowej.

Zakres pomiarowy rezystancji obejmuje wartości od 0,05 ? do 1500 ?, przy czym maksymalna rozdzielczość wynosi 0,01 ? - wystarczająca do wykrywania nawet niewielkich odchyleń od normy. Miernik automatycznie dobiera zakres pomiarowy (automatyczna zmiana zakresów), co eliminuje konieczność ręcznej konfiguracji przed każdym pomiarem.

Oprócz rezystancji uziemienia urządzenie mierzy również prądy przemienne True RMS w zakresie od 0,1 mA do 30 A. Funkcja True RMS zapewnia dokładność nawet przy przebiegach odkształconych - np. w instalacjach z falownikami czy regulatorami PWM generującymi harmoniczne. Dla elektryka diagnostyka prądów upływowych to dodatkowa korzyść: jedno urządzenie pozwala ocenić zarówno stan uziomu, jak i wykryć nieprawidłowości w izolacji przewodów.

Funkcje wspomagające pracę w terenie

Podwójny wyświetlacz LCD z podświetleniem umożliwia odczyt wyników w słabo oświetlonych miejscach - piwnice, rozdzielnie przemysłowe czy studnie kablowe to typowe lokalizacje gdzie ta cecha się przydaje. Funkcja DATA HOLD pozwala zamrozić wynik na ekranie po zwolnieniu cęgów - przydatne gdy trzeba zapisać wartość ręcznie lub sfotografować wyświetlacz.

Miernik sygnalizuje też zakłócenia podczas pomiaru - funkcja NOISE ostrzega o otwartych cęgach lub zbyt silnych interferencjach elektromagnetycznych uniemożliwiających stabilny odczyt. Wewnętrzna pamięć mieści do 99 wyników, które można później przejrzeć lub nanieść w dokumentacji pomiarowej.

Automatyczne wyłączenie po 10 minutach bezczynności oszczędza baterie, a wskaźnik niskiego poziomu naładowania informuje o konieczności wymiany ogniw przed kolejnym wyjazdem.

Parametry fizyczne i zgodność z normami

Urządzenie waży około 600 g i ma wymiary 105 × 158 × 70 mm - kompaktowa obudowa mieści się w jednej dłoni i nie przeszkadza przy pracy na drabinach czy w ciasnych przejściach między rozdzielnicami.

KEW4200 spełnia wymagania norm IEC 61010-1 CAT. III 600V, co oznacza dopuszczenie do pracy przy urządzeniach energetycznych średniego napięcia. Stopień ochrony obudowy to IP54 - pyłoszczelność i odporność na strumienie wody padającej pod dowolnym kątem pozwalają na użytkowanie na zewnątrz budynków nawet podczas lekkiego deszczu.

Norma IEC 61557 dotyczy bezpośrednio urządzeń do testowania urządzeń ochronnych - miernik spełnia jej wymagania dotyczące dokładności pomiaru i bezpieczeństwa obsługi.
