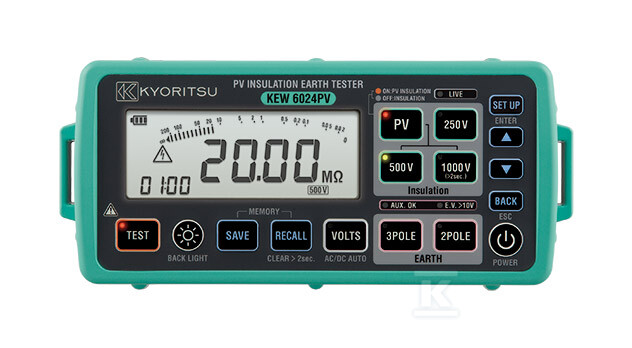

Miernik rezystancji izolacji instalacji PV i rezystancji uziemienia KEW6024PV 1000VDC, USB 103930

Specjalistyczne narzędzie do pomiarów instalacji fotowoltaicznych

Miernik KEW6024PV marki Kyoritsu to urządzenie przeznaczone do precyzyjnych pomiarów rezystancji izolacji w systemach fotowoltaicznych o napięciu rozwarcia sięgającym 1000 V DC - i co istotne - wykonuje te pomiary nawet w czasie pracy paneli PV, bez konieczności ich wyłączania czy odłączania od obwodu. To fundamentalna cecha dla każdego, kto zajmuje się serwisem i diagnostyką działających instalacji. Oprócz tego miernik obsługuje pomiary napięcia AC do 600 V oraz DC do 1000 V, co czyni go uniwersalnym narzędziem również przy pracach instalacyjnych i odbiorczych w standardowych obwodach niskonapięciowych.

Urządzenie wyposażono dodatkowo w funkcję pomiaru rezystancji uziemienia - realizowaną metodą techniczną zarówno w konfiguracji dwuprzewodowej, jak i trójprzewodowej. Dzięki temu jeden przyrząd zastępuje dwa odrębne mierniki w typowym wyposażeniu ekipy serwisowej.

Funkcjonalność i wyposażenie

Pamięć wewnętrzna mieści do 1000 wyników pomiarów, które można następnie przesłać do komputera PC przez złącze USB - oprogramowanie i kabel wchodzą w skład wyposażenia standardowego. Przewód pomiarowy ze zdalnym wyzwalaniem (tzw. pilot) również jest dołączony do zestawu.

Po zakończeniu pomiaru izolacji urządzenie automatycznie rozładowuje obwód i wyświetla zarówno bieżące napięcie szczątkowe, jak i zmierzoną wartość rezystancji - nie trzeba ręcznie kontrolować stanu obwodu po pomiarze. Na ekranie widoczny jest również upływający czas pomiaru razem z aktualnymi wartościami mierzonymi, co pozwala śledzić przebieg testu bez odrywania wzroku od przyrządu.

Obudowa spełnia klasę ochrony IP54, co oznacza pyłoszczelność oraz odporność na strumienie wody z dowolnego kierunku. Przyciski mają luminescencyjne podświetlenie, a sam wyświetlacz jest podświetlany - praca w ciemnych rozdzielniach, szafach sterowniczych czy przy słabym oświetleniu na dachu nie stanowi problemu.

Bezpieczeństwo i normy

Miernik spełnia szereg międzynarodowych norm bezpieczeństwa: IEC 61010-1,-2,-030 (kategoria pomiarowa CAT III 600 V / CAT IV 300 V), IEC 61557-1, -2, -5, -10 (normy dotyczące urządzeń pomiarowych do badań bezpieczeństwa elektrycznego), IEC 60529 (stopień ochrony obudowy IP54), IEC 61326-1,-2-2 (kompatybilność elektromagnetyczna) oraz EN50581 (RoHS). Stopień zanieczyszczenia środowiska pracy wynosi 2.

Konstrukcja jest ergonomiczna - przyrząd ma kompaktowe wymiary i niską masę, co ułatwia transportowanie go między kolejnymi lokalizacjami oraz wielogodzinne pomiary w terenie bez nadmiernego obciążenia użytkownika.

KEW6024PV sprawdza się zarówno podczas rutynowych kontroli okresowych działających farm fotowoltaicznych i dachowych instalacji PV, jak i przy odbiorach nowych systemów przez instalatorów oraz podczas lokalizacji uszkodzeń izolacji przez służby serwisowe.
