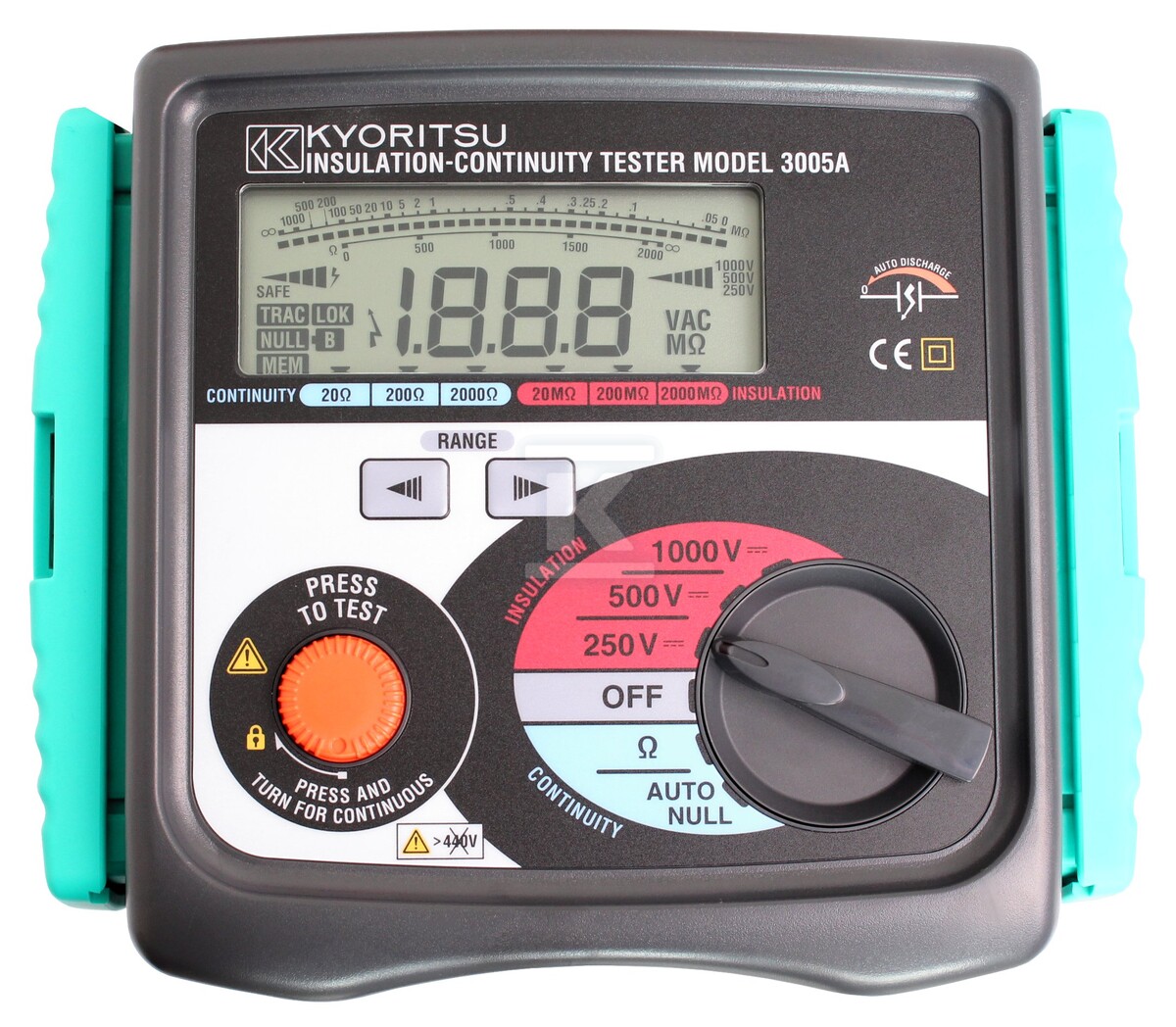

Miernik rezystancji izolacji KEW3005A 250V-1000V 103894

Pomiary rezystancji izolacji i ciągłości w jednym urządzeniu

Cyfrowy miernik KEW3005A przeznaczony jest do kontrolnych i okresowych pomiarów w instalacjach niskiego napięcia. Pozwala na badanie rezystancji izolacji przy trzech napięciach probierczych - 250 V, 500 V i 1000 V - co umożliwia dobór parametrów testu do charakterystyki mierzonego obwodu. Zakres pomiarowy rezystancji izolacji sięga 2000 M?, natomiast test ciągłości obejmuje zakres do 2000 ? z prądem pomiarowym minimum 200 mA DC. Wysoki prąd testowy zapewnia wiarygodną ocenę połączeń ochronnych i wyrównawczych.

Wyniki prezentowane są na wyświetlaczu cyfrowym z analogowym bargrafem - dzięki temu użytkownik widzi nie tylko wartość liczbową, ale też śledzi zmiany rezystancji w trakcie pomiaru. Funkcja zerowania wskazań kompensuje rezystancję przewodów pomiarowych przed testem ciągłości, eliminując ich wpływ na wynik.

Bezpieczeństwo pracy i automatyczne zabezpieczenia

Miernik wyposażono w szereg funkcji chroniących użytkownika i badany obwód. Przyrząd sygnalizuje obecność napięcia AC do 600 V - wyświetla jego wartość i ostrzega migającym symbolem oraz sygnałem dźwiękowym. Po zwolnieniu przycisku pomiarowego miernik automatycznie rozładowuje zgromadzone ładunki, co zmniejsza ryzyko porażenia przy dotknięciu przewodów po pomiarze.

Urządzenie spełnia wymagania norm IEC 61010-1 CAT III 300 V oraz IEC 61557-1/2/4, które definiują warunki bezpiecznej pracy przy pomiarach instalacji elektrycznych. Badanie ciągłości realizowane jest zgodnie z PN-EN61557 przy prądzie minimum 200 mA, a badanie rezystancji izolacji - przy prądzie nie mniejszym niż 1 mA. Stopień ochrony obudowy to IP54, co oznacza odporność na pył i zachlapanie wodą.

Konstrukcja i wyposażenie

Obudowa o wymiarach 167 × 185 × 89 mm i masie około 970 g mieści wszystkie funkcje w jednym poręcznym urządzeniu. W komplecie znajdują się przewody pomiarowe (7122B), futerał ochronny (9074), bezpiecznik zapasowy (8923 - 0,5 A / 600 V), pasek naramienny oraz instrukcja obsługi. Zasilanie stanowią baterie R6 (AA) 1,5 V × 8 szt. - popularny format oznacza łatwą wymianę w terenie.

Miernik jest produkowany przez japońską firmę Kyoritsu - producenta specjalizującego się w przyrządach pomiarowych od dekad.
