Miernik rezystancji izolacji KEW3127 250V-5000V, DAR, PI, RAMP 103911

Zaawansowana diagnostyka izolacji w terenie i laboratorium

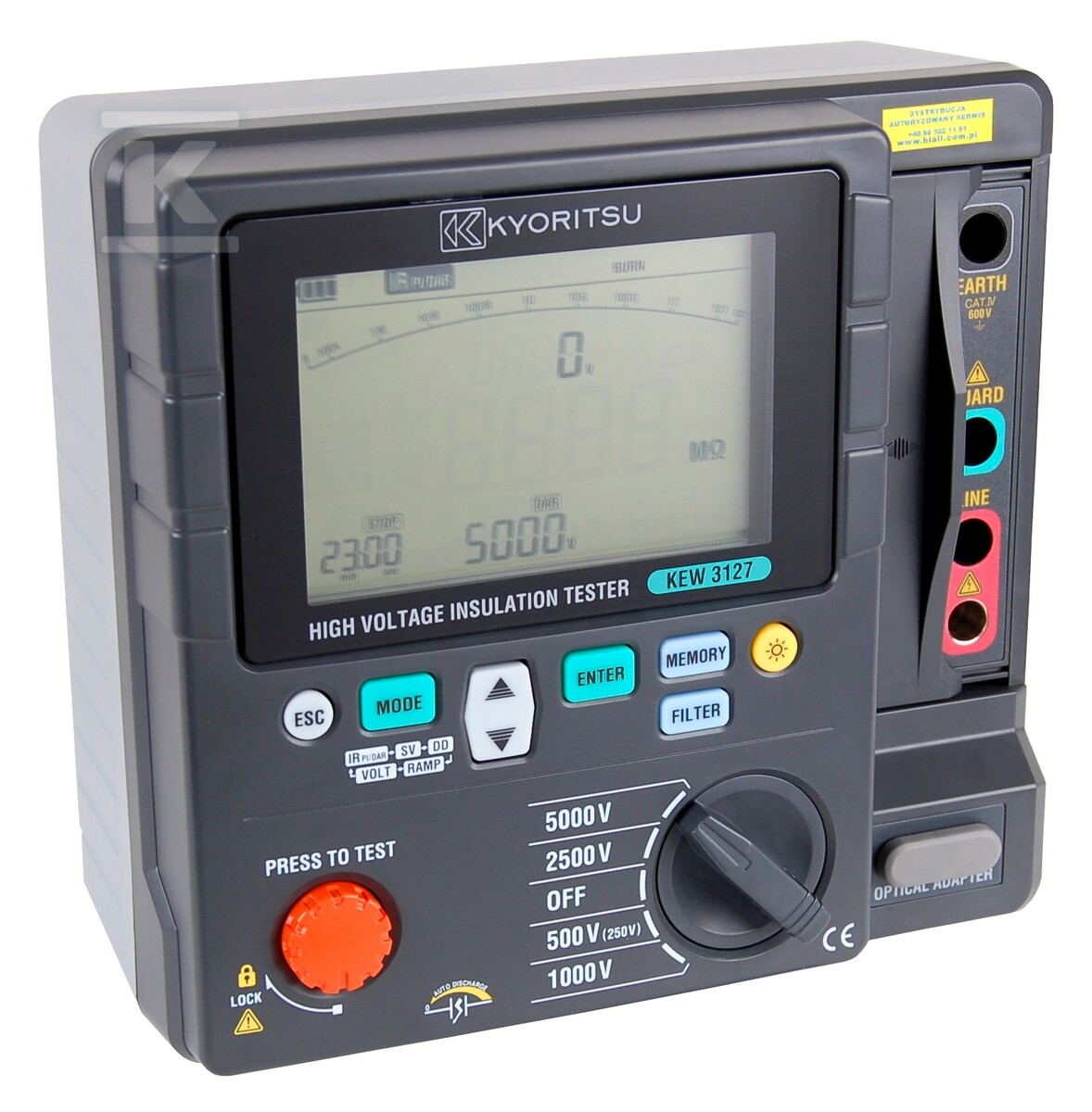

KEW3127 to wysokonapięciowy miernik rezystancji izolacji japońskiej marki Kyoritsu przeznaczony do profesjonalnych pomiarów diagnostycznych i okresowych w instalacjach elektrycznych, maszynach przemysłowych oraz infrastrukturze energetycznej. Urządzenie obsługuje pięć napięć testowych - 250 V, 500 V, 1000 V, 2500 V i 5000 V - co pozwala dobrać optymalny poziom obciążenia do badanego obiektu.

Zakres pomiarowy rezystancji sięga 10 T?, a prąd zwarciowy dochodzi do 5 mA. Ta kombinacja parametrów umożliwia badanie stanu izolacji dużych obiektów - silników dużej mocy, kabli energetycznych czy transformatorów - gdzie niskie napięcia mogłyby nie wysterować pomiaru.

Diagnostyka i współczynniki oceny stanu izolacji

Poza standardowym pomiarem rezystancji izolacji (IR) miernik wyznacza szereg wskaźników pozwalających ocenić kondycję dielektryka w czasie:

• PI (Polarization Index) - indeks polaryzacji obliczany na podstawie stosunku wyników zmierzonych w odstępie 10 minut,
• DAR (Dielectric Absorption Ratio) - współczynnik absorpcji dielektrycznej dla krótszego interwału czasowego,
• DD (Dielectric Discharge) - wskaźnik rozładowania dielektryka informujący o prądach upływu po odłączeniu napięcia,
• SV (Step Voltage) - pomiar rezystancji przy narastającym schodkowo napięciu testowym pozwalający wykryć degradację izolacji,
• RAMP - test stopniowo narastającego napięcia aż do przebicia, umożliwiający ocenę wytrzymałości dielektryka.

Dodatkowo urządzenie mierzy pojemność (5 nF - 50 µF dla niższych napięć), prąd upływowy (zakres do 5,50 mA) oraz napięcie AC/DC w zakresie ±30 V - ±600 V z rozdzielczością 1 V.

Komunikacja i rejestracja danych

KEW3127 wyposażono w moduł Bluetooth do bezprzewodowego przesyłania wyników na żywo do komputera PC lub urządzeń z systemem Android. Optyczne złącze USB umożliwia przewodową komunikację z PC. Wbudowana pamięć pozwala na rejestrację serii pomiarów z możliwością późniejszego exportu danych.

Na dużym wyświetlaczu z podświetleniem widoczny jest analogowy bargraf, który dynamicznie pokazuje zmiany rezystancji podczas trwania testu - szczególnie przydatne przy długich pomiarach absorpcji dielektrycznej. Filtr redukcji interferencji stabilizuje odczyty nawet w środowiskach o silnych zakłóceniach elektromagnetycznych.

Wytrzymała konstrukcja i zasilanie

Miernik dostarczany jest w twardej walizce transportowej zapewniającej klasę szczelności IP65. Zasilanie z wewnętrznego akumulatora pozwala na ciągłą pracę do 10 godzin przy obciążeniu 100 M? / 5000 V.

Urządzenie spełnia normę bezpieczeństwa IEC61010-1 i jest sklasyfikowane jako CAT IV 600 V, co oznacza zgodność z wymaganiami dla pomiary przy źródłach instalacji zasilającej. Producent zaleca wzorcowanie co 12 miesięcy.
