Miernik rezystancji izolacji KEW3128 500V-12kV 103865

Zaawansowana diagnostyka izolacji w zakresie do 12 kV

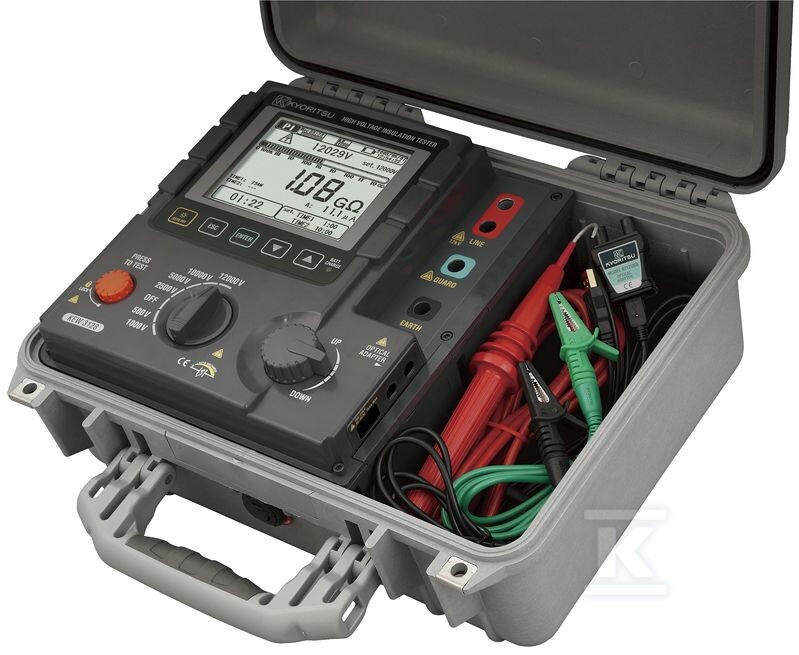

KEW3128 to profesjonalny miernik rezystancji izolacji japońskiej firmy Kyoritsu, przeznaczony do kompleksowej oceny stanu izolacji w obiektach elektroenergetycznych. Przyrząd umożliwia pomiary przy napięciach próby od 500 V do 12 kV, co pozwala na badanie zarówno instalacji niskiego, jak i średniego napięcia - tam gdzie dotychczasowe metody z napięciem stałym 5 kV okazują się niewystarczające.

Zakres pomiarowy rezystancji izolacji sięga 35 T?, a prąd zwarciowy 5 mA zapewnia szybkie ładowanie obiektów o dużych pojemnościach, takich jak długie odcinki kabli. Miernik wyświetla wyniki na dużym ekranie graficznym LCD o rozdzielczości 320×240 pikseli - w postaci cyfrowej lub jako wykres zmian rezystancji i prądu upływu w funkcji czasu. Funkcja ZOOM pozwala na powiększenie fragmentu wykresu w osi poziomej lub pionowej.

Funkcje diagnostyczne izolacji

Urządzenie automatycznie wylicza cztery kluczowe wskaźniki jakości izolacji:

• PI (wskaźnik polaryzacji) - stosunek rezystancji po czasie T2 do rezystancji po czasie T1 (T2 = 10×T1). Dobra izolacja charakteryzuje się PI ?4.
• DAR (wskaźnik absorpcji dielektrycznej) - obliczany dla krótszych interwałów czasowych (T2 = 2×T1), co umożliwia szybszą ocenę stanu dielektryka. Za prawidłowy uznaje się DAR ?1,4.
• DD (wskaźnik rozładowania dielektryka) - rekomendowany do badania izolacji wielowarstwowej w generatorach wysokonapięciowych instalowanych np. w farmach wiatrowych. Wartość DD ?2 świadczy o dobrym stanie izolacji.
• SV (RAMP) - test napięciem schodkowym narastającym stopniowo od 20% do pełnej wartości zadanej. Pozwala wykryć degradację izolacji poprzez analizę spadku rezystancji przy wyższych napięciach.

Użytkownik może swobodnie definiować czasy testów T1 i T2 - od 1 sekundy do nawet godziny - co zapewnia elastyczność przy różnych procedurach pomiarowych.

Obsługa i komunikacja

Obudowa mieści się w twardej walizce transportowej zapewniającej stopień ochrony IP64. Wygodna obsługa w rękawicach ochronnych jest możliwa dzięki przełącznikowi wahadłowemu działającemu jak przyciski UP/DOWN oraz przełącznikowi obrotowemu do wyboru zakresu napięciowego.

Miernik wyposażono w wewnętrzną pamięć mogącą pomieścić ponad 40 000 danych (odpowiednik ~720 minut zapisu ciągłego) oraz funkcję PRINT SCREEN pozwalającą zapisać 32 pełne ekrany. Transmisja danych odbywa się przez optycznie izolowane złącze USB - zarówno zapisywanych wyników, jak i danych w czasie rzeczywistym podczas trwającego pomiaru. Dołączone oprogramowanie KEW Windows umożliwia konfigurację przyrządu i analizę wyników na komputerze PC.

Urządzenie monitoruje też obecność napięcia w mierzonym obiekcie przed rozpoczęciem testu - sygnalizując to akustycznie i wizualnie oraz automatycznie rozładowuje obiekt po zakończeniu pomiaru.

Zasilanie i warunki pracy

KEW3128 zasilany jest z akumulatora NiMH 12 V zapewniającego około 4 godzin ciągłej pracy przy obciążeniu 100 M? lub bezpośrednio z sieci elektrycznej (AC 100-240 V) dzięki wbudowanej ładowarce-przetwornicy. Przyrząd pracuje w temperaturze od -10°C do +50°C przy wilgotności względnej do 85%.

Spełnia normy bezpieczeństwa IEC/EN61010 CAT IV 600 V oraz normy EMC IEC/EN61326 i posiada oznaczenie CE. Wytrzymałość elektryczna na poziomie 8770 V AC między gniazdem LINE a obudową potwierdza wysoki margines bezpieczeństwa podczas pracy wysokonapięciowej.

W zestawie znajdują się kompletne przewody pomiarowe (7224A,7225A,7226A), przewód liniowy z krokodylem (7227A), końcówka prosta (8029), kabel USB z oprogramowaniem (8212-USB-W), instrukcja obsługi oraz twarda walizka transportowa.
