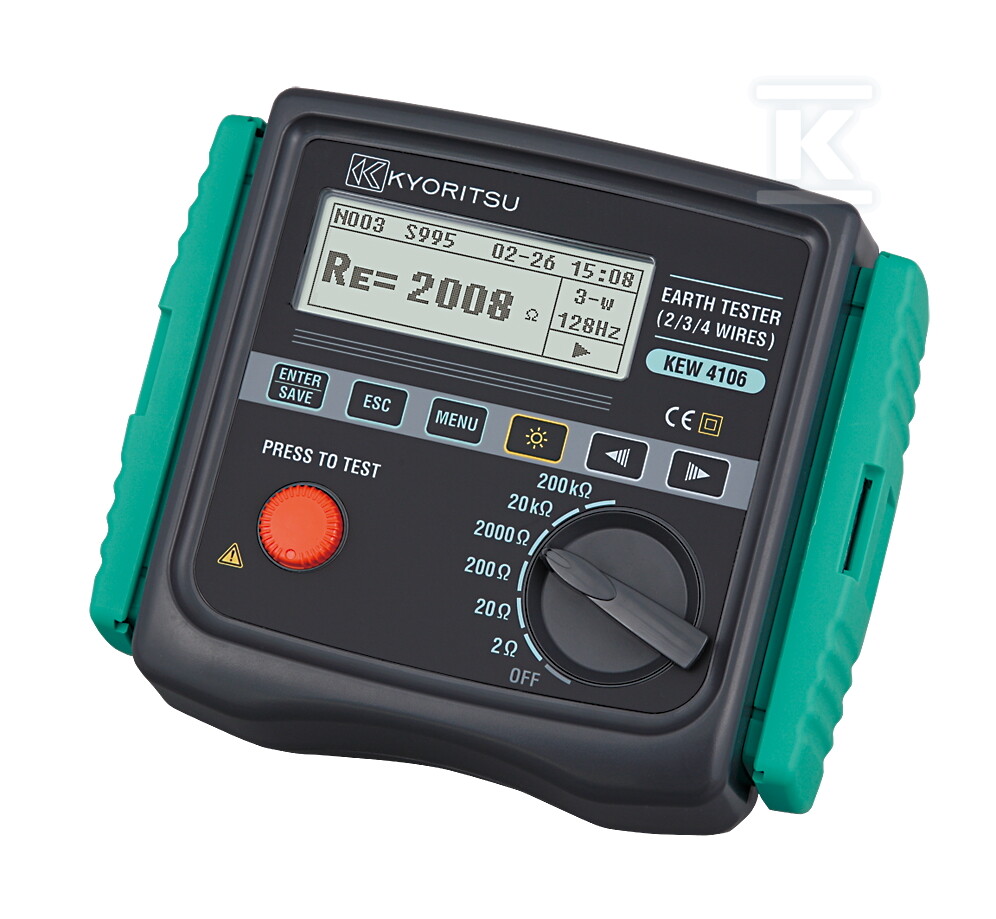

Miernik rezystancji uziemienia i rezystywności gruntu KEW4106 103870

Precyzyjne pomiary uziemień i rezystywności gruntu

Miernik KEW4106 to profesjonalne narzędzie przeznaczone dla instalatorów i geodetów zajmujących się pomiarami uziemień oraz analizą właściwości elektrycznych podłoża. Urządzenie obsługuje metodę dwu-, trzy- i czteroprzewodową, co pozwala na dobór optymalnej techniki pomiaru w zależności od warunków terenowych i wymagań dokładnościowych.

Metoda czteroprzewodowa eliminuje wpływ rezystancji przewodu podłączonego do terminala E na wynik - jest znacznie bardziej precyzyjna niż trzyprzewodowa, szczególnie przy małych wartościach rezystancji. Dla jeszcze większej dokładności przy minimalnych opornościach miernik oferuje funkcję kompensacji rezystancji własnej przewodów - tzw. zerowanie pozostałej rezystancji (Rk).

Zakresy pomiarowe obejmują od 2? do 200k?, a rozdzielczość na najniższym zakresie wynosi 0,001?. Pomiar rezystywności gruntu metodą Wennera pozwala wyliczyć ? automatycznie - wystarczy ustawić odległość między elektrodami w zakresie 0,1-30 m (skok co 0,1 m). Współpraca z oprogramowaniem PROTON+ umożliwia integrację z polskimi systemami dokumentacji pomiarowej.

Sygnał pomiarowy i odporność na zakłócenia

KEW4106 generuje prąd testowy o natężeniu do 80 mA, co zapewnia stabilny sygnał nawet przy dużych opornościach podłoża. Użytkownik może wybierać spośród czterech częstotliwości roboczych (94, 105, 111 lub 128 Hz) lub skorzystać z trybu automatycznego - urządzenie samodzielnie dobierze najlepszą częstotliwość minimalizującą wpływ interferencji.

Zaawansowana filtracja redukuje wpływ zakłóceń pochodzących od sieci energetycznej i instalacji przemysłowych. Na ekranie widoczne są dodatkowe parametry diagnostyczne: rezystancja elektrod pomocniczych (Rh/Rs), częstotliwość interferencji szeregowej (Fst), napięcie zakłóceń (Ust) czy pozostała rezystancja - dzięki temu operator od razu wie, czy warunki pomiaru są optymalne.

Wyświetlacz LCD typu dot-matrix (192×64 punkty) z podświetleniem zapewnia czytelność wyników nawet w słabo oświetlonych miejscach. Miernik sygnalizuje też ostrzeżenia o nadmiernych zakłóceniach oraz wysokiej rezystancji elektrod pomocniczych - funkcja przydatna szczególnie przy pracy na glebach piaszczystych lub skalistych.

Dokumentacja i transmisja danych

Wbudowana pamięć pozwala zapisać do 800 wyników wraz z datą, godziną i numerem lokalizacji. Dołączony adapter USB (KEW8212-USB) umożliwia przesłanie danych do komputera przez port USB - nie trzeba przepisywać wyników ręcznie.

Oprogramowanie KEW Report (na CD w zestawie) wspiera tworzenie protokołów pomiarowych i zarządzanie bibliotekami wyników. Urządzenie jest też kompatybilne z polskim oprogramowaniem PROTON+, co docenią elektrycy pracujący przy odbiorach instalacji elektrycznych wymagających dokumentacji zgodnej z krajowymi normami.

Wyposażenie standardowe i warunki pracy

Zestaw dostarczany jest kompletnie wyposażony we wszystkie niezbędne akcesoria do prowadzenia pomiarów terenowych bez konieczności dokupywania dodatkowych elementów.

Obudowa o klasie ochronności IP54 chroni przed pyłem i zachlapaniem - miernik sprawdza się zarówno w halach przemysłowych, jak i na otwartym terenie. Zakres temperatur pracy to od -10°C do +50°C, masa to około 900 g z bateriami. Wymiary (185×89×167 mm) i torba transportowa ułatwiają transport między kolejnymi punktami pomiarowymi.

Urządzenie jest wykorzystywane również przez geologów i archeologów do nieinwazyjnej analizy struktury podłoża metodą Wenner'a - precyzyjny pomiar rezystywności gruntu pozwala ocenić właściwości elektryczne terenu bez konieczności wykonywania odwiertów.
