Miernik rezystancji uziemienia KEW4105A 104806

Precyzyjne pomiary rezystancji uziemienia w terenie

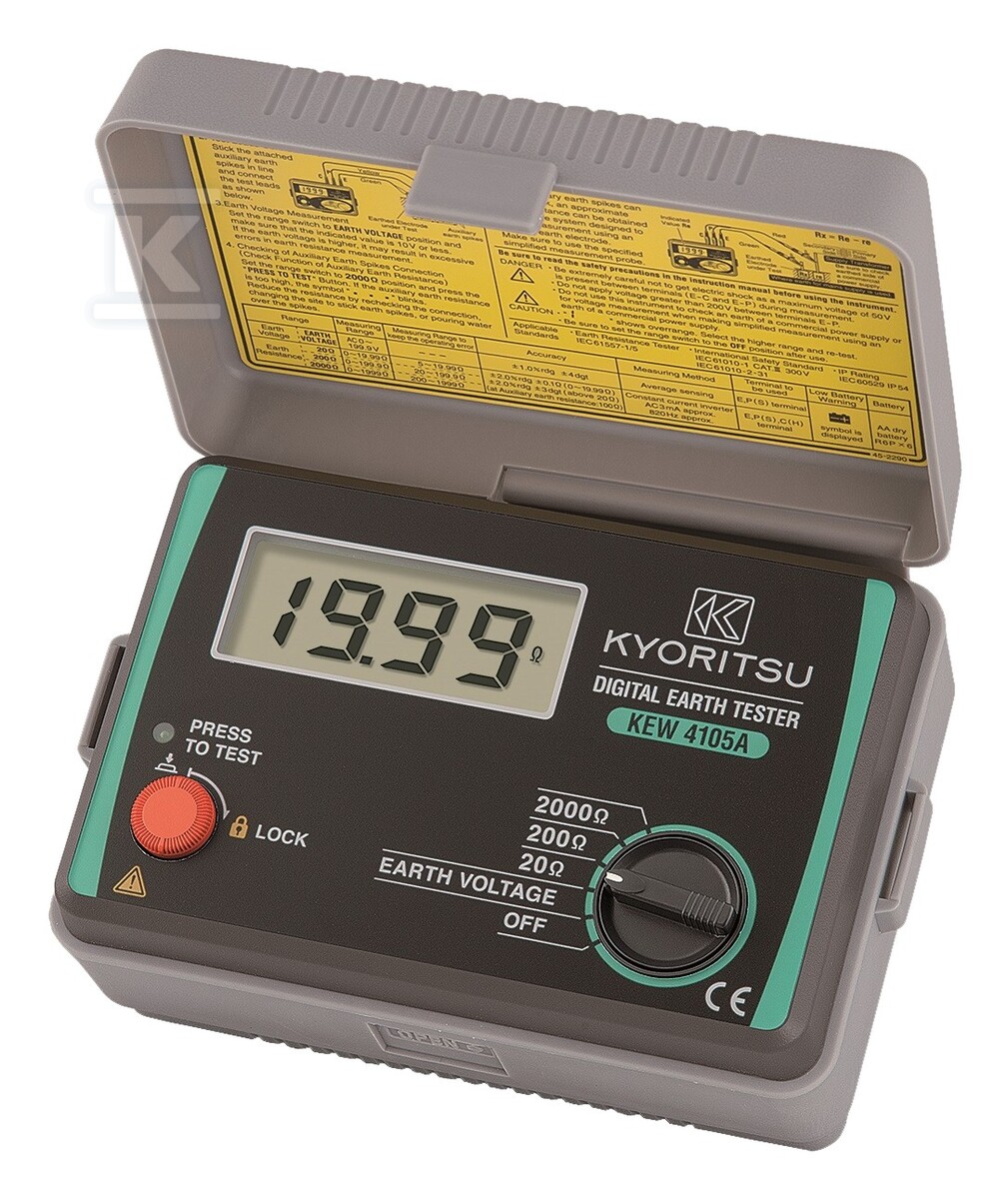

KEW4105A to cyfrowy miernik rezystancji uziemienia japońskiej marki Kyoritsu przeznaczony do kontroli instalacji uziemiających w budynkach mieszkalnych, obiektach przemysłowych i sieciach elektroenergetycznych. Urządzenie wykonuje pomiary metodą spadku potencjału - wytwarza prąd przemienny między elektrodą uziemiającą a elektrodą prądową, a następnie mierzy spadek napięcia na badanym uziomie.

Miernik oferuje trzy zakresy pomiarowe rezystancji: 20 ? (dokładność ±(2%+0,1 ?)), 200 ? oraz 2000 ? (dokładność ±(2%+3 cyfry)). Dodatkowo urządzenie mierzy napięcie przemienne uziemienia w zakresie do 200 V z dokładnością ±(1%+4 cyfry). Wyświetlacz LCD o rozdzielczości 31/2 cyfry (maksymalne wskazanie 1999) zapewnia czytelność wyników nawet w słabo oświetlonych miejscach.

Konstrukcja i odporność na warunki zewnętrzne

Obudowa miernika wykonana z tworzywa odpornego na udary mechaniczne spełnia stopień ochrony IP54 zgodnie z normą IEC60529 - jest pyłoszczelna i zabezpieczona przed strumieniem wody padającym pod dowolnym kątem. Dzięki temu pomiary można prowadzić na otwartym terenie nawet podczas deszczu.

Prąd pomiarowy o wartości zaledwie 2 mA pozwala na wykonywanie pomiarów bez wyzwalania zabezpieczeń różnicowoprądowych (RCD/FI) w badanych obwodach - istotna zaleta podczas kontroli instalacji w budynkach czynnych.

Wskaźnik stanu baterii sygnalizuje konieczność wymiany ogniw zasilających (6 × AA/R6P), gdy napięcie spadnie poniżej określonego progu.

Metody pomiarowe i wyposażenie

Urządzenie obsługuje dwie metody pomiaru:

• Metoda 3-przewodowa (przewodami KEW7095) - komplet zawiera przewody o długościach: czerwony 20 m, żółty 10 m i zielony 5 m oraz dwie elektrody pomocnicze KEW8032. To standardowa metoda wymagająca wbicia sond w grunt.
• Metoda uproszczona 2-przewodowa (przewodami KEW7127) - stosowana gdy wbicie uziomów pomocniczych nie jest możliwe (np. teren utwardzony). Przewody mają wymienne końcówki ostrzowe lub krokodylkowe umożliwiające podłączenie do istniejących elementów uziemiających jak rury wodne czy złącza sieci energetycznej.

Miernik sygnalizuje przekroczenie dopuszczalnej rezystancji uziomów pomocniczych oraz monitoruje poziom napięcia zakłócającego - jeśli napięcie uziemienia przekracza próg bezpieczeństwa, wynik może być obarczony znacznym błędem i należy odłączyć urządzenia od badanej elektrody przed dalszymi pomiarami.

Zgodność z normami i bezpieczeństwo użytkowania

KEW4105A spełnia wymagania normy IEC61557 (części 1 i 5), która określa charakterystyki elektrycznych urządzeń pomiarowych do badania instalacji elektrycznych niskiego napięcia. Produkt jest oznakowany znakiem CE i podlega dyrektywie WEEE dotyczącej utylizacji sprzętu elektrycznego.

Zabezpieczenia wejściowe chronią urządzenie przed przepięciami: obwód rezystancji uziemienia wytrzymuje 280 V AC/DC przez 10 sekund, a obwód napięcia - 300 V AC przez minutę. Wytrzymałość izolacji między obwodem elektrycznym a obudową wynosi 3700 V AC przez minutę, a rezystancja izolacji - minimum 5 M? przy napięciu probierczym 500 V.

Klasyfikacja bezpieczeństwa CAT III /300 V według IEC61010-1 pozwala na pomiary w instalacjach budynków i urządzeniach rozdzielczych.
