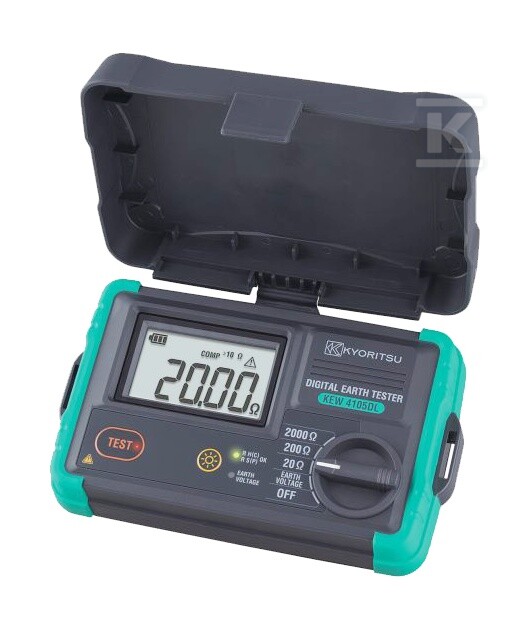

Miernik rezystancji uziemienia KEW4105DL-H w walizce 103936

Precyzyjne pomiary uziemień w warunkach terenowych

Miernik rezystancji uziemienia KEW4105DL-H pozwala na wykonywanie pomiarów metodą 2-przewodową oraz 3-przewodową w zakresie od 0,01 do 2000 ?. Urządzenie mierzy również napięcie uziemienia zarówno w obwodach AC (45-65 Hz), jak i DC w przedziale 0-300 V, co umożliwia kompleksową ocenę stanu instalacji uziemiającej.

Zakres pomiarowy rezystancji obejmuje cztery podzakresy: 0-20,99 ?, 0-209,9 ? oraz 0-2099 ?, z dokładnością na poziomie ±1,5% wartości wskazanej ±4 cyfry. Przy pomiarze napięcia dokładność wynosi ±1% wartości wskazanej ±4 cyfry, co zapewnia wiarygodne wyniki nawet przy niskich wartościach.

Urządzenie wyposażono w funkcję redukcji szumów do 25 V rms, dzięki czemu pomiary pozostają stabilne nawet w miejscach o silnych zakłóceniach elektromagnetycznych - np. w pobliżu linii energetycznych czy transformatorów. Dioda LED sygnalizuje prawidłową lub nieprawidłową rezystancję uziomu pomocniczego, co przyspiesza interpretację wyników bezpośrednio w terenie.

Wytrzymała konstrukcja do pracy w terenie

Obudowa o klasie ochrony IP67 gwarantuje pyłoszczelność oraz odporność na krótkotrwałe zanurzenie w wodzie. Miernik sprawdza się podczas pomiarów na otwartych terenach, w wilgotnych rowach kablowych czy przy pracach instalacyjnych niezależnie od warunków atmosferycznych.

Duży wyświetlacz LCD z podświetleniem zapewnia czytelność wyników nawet przy mocnym nasłonecznieniu lub w słabo oświetlonych miejscach - np. wewnątrz studzienek kablowych. Ergonomiczny obrotowy przełącznik umożliwia szybkie przełączanie między trybami pracy bez konieczności nawigowania przez menu.

Urządzenie waży około 690 g z bateriami i ma wymiary 121 × 59 × 188 mm - kompaktowe rozmiary ułatwiają transport i obsługę jedną ręką podczas pracy na wysokościach lub w ciasnych przestrzeniach.

Bezpieczeństwo i zgodność z normami

Miernik spełnia wymagania kategorii bezpieczeństwa CAT IV 100V / CAT III 150V / CAT II 300V według normy PN-EN 61010-1. Ochrona przepięciowa wynosi 360 V AC przez 10 sekund zarówno dla pomiaru rezystancji uziemienia, jak i napięcia - urządzenie jest więc chronione przed przypadkowymi przepięciami występującymi podczas pracy przy rozdzielnicach i liniach zasilających.

Produkt jest zgodny z normami:

• PN-EN 61010-2-030 oraz IEC 61010-031 (bezpieczeństwo elektryczne),
• IEC 61557-1 oraz IEC 61557-5 (wymagania dla urządzeń pomiarowych),
• IEC 61326 (kompatybilność elektromagnetyczna),
• EN50581 (RoHS).

Zestaw i akcesoria opcjonalne

Wersja KEW4105DL-H dostarczana jest w twardej walizce transportowej, która chroni miernik podczas transportu między placami budowy. W komplecie znajdują się baterie LR6 (AA) x6 szt. oraz instrukcja obsługi.

Lista akcesoriów opcjonalnych obejmuje między innymi:

• uproszczoną sondę pomiarową 7127B,
• zestaw sond 8041,
• przewody pomiarowe o długościach 20 m (czerwony), 10 m (żółty) i 5 m (zielony) - zestaw 7266,
• precyzyjny zestaw przewodów pomiarowych 7272,
• adapter do gniazda pomiarowego 8259.
