Miernik wyłączników RCD KEW5406A z pokrowcem 9142 105888

Precyzyjna diagnostyka wyłączników różnicowoprądowych

KEW5406A to kompaktowy miernik przeznaczony do szybkiej weryfikacji działania wyłączników różnicowoprądowych w instalacjach jednofazowych230 V AC. Urządzenie umożliwia kontrolę czasu zadziałania oraz prądu wyzwolenia - zarówno przy odbiorze instalacji, jak i podczas okresowych przeglądów eksploatacyjnych. Co istotne, pomiary wykonywane są bez ingerencji w istniejące okablowanie, co znacząco przyspiesza cały proces weryfikacji.

Miernik obsługuje testy RCD typu AC (prąd sinusoidalny) oraz typu A (prąd jednokierunkowy z podkładem DC6 mA), w tym warianty standardowe (G) i selektywne (S). Zakres prądów znamionowych obejmuje 10, 20, 30, 200, 300 i500 mA, a funkcja RAMP pozwala na płynne narastanie prądu testowego od0,2In do1,1In - co umożliwia precyzyjną ocenę progu zadziałania wyłącznika.

Konstrukcja i układ pomiarowy

Urządzenie bazuje na mikroprocesorowej kontroli procesu pomiarowego, co zapewnia wysoką dokładność odczytu. Kluczowym elementem jest układ stałego źródła prądowego - stabilizuje on wartość prądu testowego niezależnie od wahań napięcia w sieci elektrycznej. Miernik pobiera zasilanie bezpośrednio z mierzonej instalacji, więc nie wymaga wewnętrznego źródła energii ani baterii.

Na przednim panelu znajdują się 3 diody LED sygnalizujące poprawność podłączenia przewodów pomiarowych - w tym prawidłowość podłączenia fazy (L) i przewodu neutralnego (N). Dzięki temu użytkownik ma pewność, że pomiary są wykonywane przy właściwej polaryzacji.

Wbudowane automatyczne zabezpieczenie przed przegrzaniem realizowane jest przez rezystor zwarciowy oraz tranzystor MOSFET - gdy temperatura przekroczy dopuszczalny limit, na wyświetlaczu pojawia się symbol termometru, a pomiary są natychmiast przerywane. Funkcja AUTOHOLD automatycznie zamraża wynik na LCD przez5 sekund po każdym pomiarze.

Parametry pracy i odczyty

Wyświetlacz LCD o rozdzielczości 31/2 cyfry (maksymalne wskazanie1999) prezentuje wyniki czasu zadziałania oraz prądu wyzwolenia. Dokładność pomiarowa czasu wynosi ±0,6% ±4 cyfry, co przy zakresie do1000 ms dla trybów x1/2,x1 oraz200 ms dla trybu x5 zapewnia wystarczającą precyzję zarówno przy testach standardowych, jak i selektywnych.

Użytkownik może wybrać docelowe napięcie dotykowe 25 V lub50 V, a miernik automatycznie blokuje pomiar gdy napięcie dotykowe przekracza ustawioną wartość - to istotna funkcja bezpieczeństwa podczas diagnostyki instalacji TT lub TN.

Obudowa o wymiarach 186 ×167 ×89 mm waży800 g i zapewnia stopień ochrony IP54 według PN-EN60529. Miernik pracuje w temperaturze 0-40°C przy wilgotności względnej poniżej80%, a magazynować go można od-20°C do60°C.

Normy i bezpieczeństwo użytkowania

KEW5406A spełnia wymagania norm:

• PN-EN61557 (urządzenia do badania urządzeń ochronnych),
• IEC61010-1 oraz IEC61010-2-031 (bezpieczeństwo elektrycznych urządzeń pomiarowych).

Urządzenie posiada oznakowanie CE oraz certyfikat zgodności z dyrektywą WEEE2002/96/EC dotyczącą utylizacji elektroodpadów. Wytrzymałość elektryczna izolacji wynosi 3700 V AC przez1 minutę.

Miernik klasyfikowany jest do kategorii pomiarowej Kat. III300 V AC/DC oraz Kat. III600 V AC/DC, co pozwala na pomiary w instalacjach budynkowych i rozdzielnicach piętra. Dopuszczalna wysokość użytkowania to2000 m n.p.m., stopień zanieczyszczenia środowiska -2.

Zalecany przez producenta okres wzorcowania to12 miesięcy - interwał ten zapewnia zachowanie deklarowanej dokładności pomiarowej przez cały cykl eksploatacji urządzenia.

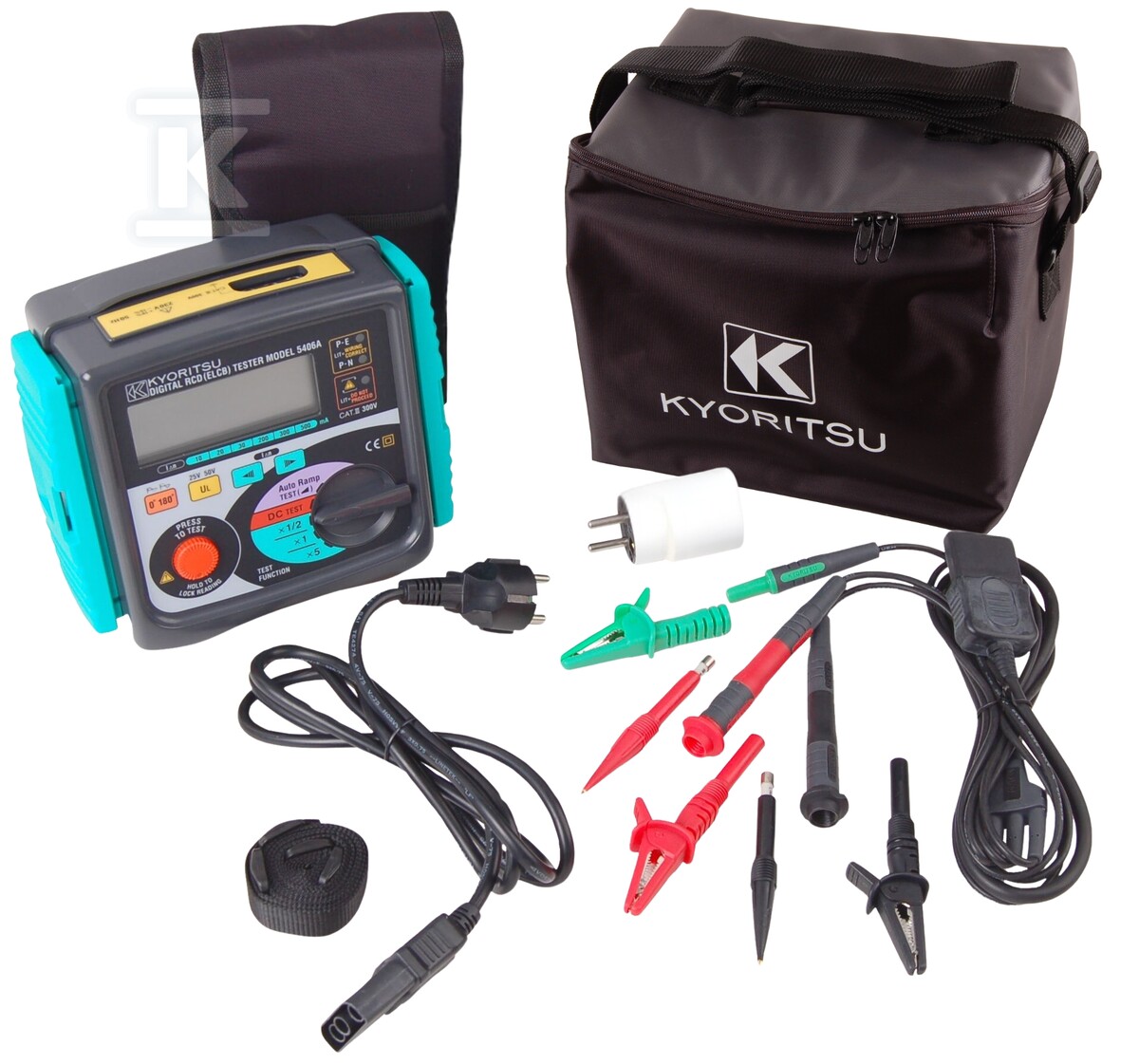

W zestawie znajdują się: przewód zasilający KEW7125 z wtyczką sieciową, przewód pomiarowy KEW7121 z trzema krokodylkami, pokrowiec na przewody pomiarowe, adapter odwracający polaryzację oraz pasek naramienny - wszystko spakowane solidnie w pokrowcu ochronnym KEW9142.
