Multimetr cyfrowy KEW1020R 1000V AC/DC TRMS 103932

Precyzyjne pomiary w wymagających warunkach

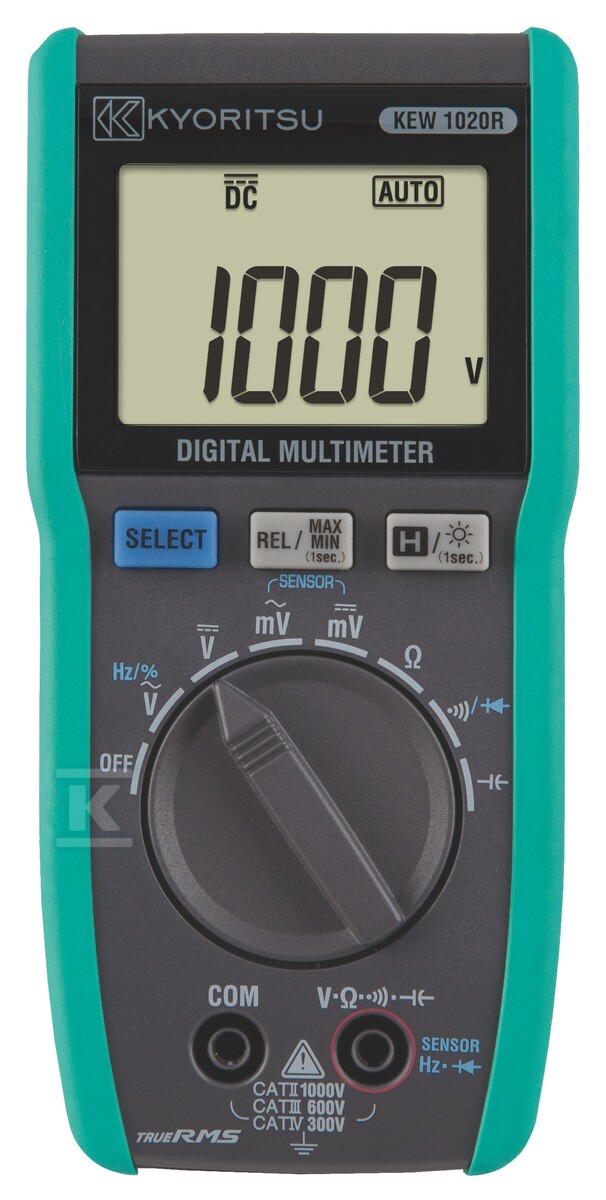

Multimetr KEW1020R to kompaktowy miernik True RMS przeznaczony dla elektryków, serwisantów i instalatorów pracujących przy instalacjach przemysłowych i budowlanych. Urządzenie obsługuje zakresy napięć DC i AC do 1000 V, co pozwala na diagnostykę zarówno układów elektronicznych, jak i sieci zasilających.

Technologia True RMS (modulacja ??) zapewnia wiarygodne odczyty nawet przy przebiegach odkształconych - harmoniczne, sygnały PWM czy przebiegi generowane przez falowniki nie stanowią dla tego miernika problemu. Zakres częstotliwości dla pomiarów AC wynosi 40-500 Hz, co pokrywa typowe aplikacje sieciowe i sterowników.

Funkcje pomiarowe i rozszerzalność

Poza podstawowymi wielkościami elektrycznymi miernik oferuje:

• Rezystancję do 40 M? z automatycznym doborem zakresu - dokładność ±0,5% na zakresach do 6 M? pozwala na precyzyjną weryfikację elementów biernych.
• Pojemność od 60 nF do 1000 µF - funkcja REL umożliwia kompensację pojemności pasożytniczej przewodów pomiarowych.
• Częstotliwość do 99,99 kHz z dokładnością ±0,1%.
• Współczynnik wypełnienia (duty cycle) w zakresie 10-90%, przydatny przy diagnostyce modulatorów szerokości impulsów.
• Test ciągłości z brzęczykiem - próg zadziałania poniżej 90 ?, napięcie obwodu otwartego ❤️ V.
• Test diod z prądem testowym ~0,5 mA i napięciem rozwarcia ❤️ V DC.

Istotną cechą jest możliwość rozbudowy o przystawki cęgowe. W trybie clamp sensor urządzenie mierzy prąd przemienny TRMS lub stały bez konieczności przerywania obwodu - zakresy 60 A / 200 A dla cęgowej przystawki opcjonalnej lub bezpośrednio do 10 A przez gniazda pomiarowe.

Konstrukcja, bezpieczeństwo i warunki pracy

Obudowa o klasie ochrony IP40 wykonana jest z tworzywa dwukomponentowego - gumowane strefy boczne amortyzują uderzenia, a twarda część centralna chroni elektronikę przed odkształceniem. Dwa uchwyty w zestawie (płaski i skrzydełkowy) pozwalają dopasować sposób trzymania do warunków pracy.

Zgodność z normami bezpieczeństwa obejmuje trzy kategorie pomiarowe:

Wytrzymałość izolacji na poziomie AC 5160 V rms przez 5 s między obwodem a obudową oraz rezystancja izolacji >100 M? potwierdzają solidność konstrukcji.

Wyświetlacz LCD o rozdzielczości 6000 count z podświetleniem zapewnia czytelność w słabo oświetlonych rozdzielniach i szafach sterowniczych. Próg OL sygnalizuje przekroczenie zakresu.

Zasilanie dwoma bateriami R03/LR03 wystarcza na około 200 godzin ciągłej pracy przy pomiarze ACV bez obciążenia - pobór prądu ?3 mA świadczy o energooszczędności układu. Wymiary obudowy to zaledwie 75 × 40 × 155 mm, a masa z bateriami nie przekracza 250 g, co czyni z KEW1020R jednego z lżejszych multimetrów w tej klasie.

Urządzenie pracuje w temperaturze 0-40°C przy wilgotności do 80% RH, magazynować można w przedziale -20°C do +60°C. Dopuszczalna wysokość użytkowania to 2000 m n.p.m. Producent zaleca wzorcowanie co 12 miesięcy.

Wyposażenie standardowe i opcjonalne

W komplecie znajdują się przewody pomiarowe (7066A) spełniające normę IEC61010-031 oraz pokrowiec ochronny (9097) chroniący miernik podczas transportu. Dodatkowo producent dołącza bezpiecznik topikowy 10 A / 600 V, osłonę płaską i uchwyt skrzydełkowy.

Akcesoria opcjonalne rozszerzają funkcjonalność: chwytaki krokodylowe (7234) ułatwiają pomiary w trudno dostępnych punktach, uchwyt magnetyczny (9189) pozwala zawiesić miernik na metalowych powierzchniach roboczych, a przystawki cęgowe (8115 dla AC/DC lub 8161 dla AC) umożliwiają bezinwazyjny pomiar prądu w szerokim zakresie wartości.
