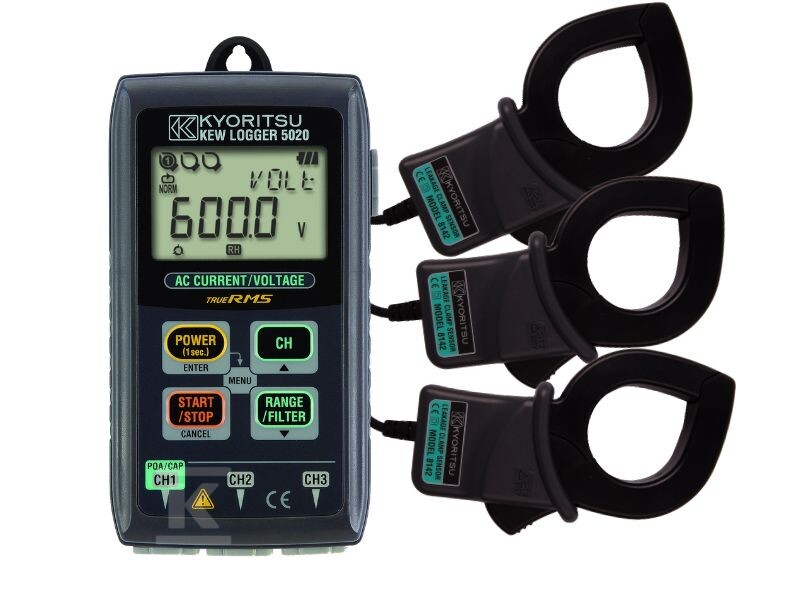

Rejestrator prądu i napięcia AC KEW5020 + 3 cęgi 8142 1000mA 105861

Trzy kanały pomiarowe w jednym urządzeniu

KEW5020 to trójkanałowy logger zaprojektowany do jednoczesnego monitorowania prądu upływowego, obciążenia oraz napięcia w instalacjach elektrycznych. Dzięki metodzie pomiaru True RMS urządzenie rejestruje rzeczywiste wartości skuteczne przebiegów przemiennych (50/60 Hz), co eliminuje błędy wynikające z zniekształceń harmonicznych - istotne szczególnie w sieciach z obciążeniem nieliniowym.

Filtr dolnoprzepustowy o odcięciu około 160 Hz skutecznie tłumi zakłócenia wysokoczęstotliwościowe, pozwalając skupić się na analizie podstawowej częstotliwości sieci.

Tryby pracy i funkcje rejestracji

Rejestrator oferuje cztery tryby działania:

• Ciągły - rejestracja przez długie okresy z możliwością nadpisywania danych,
• Zdarzeń - zapis tylko w momencie przekroczenia ustawionych progów,
• Kształtu przebiegu - rejestracja waveformów przy naruszeniu limitów,
• PQA (Power Quality Analysis) - analiza jakości zasilania zgodna z normami.

Tryb analizy jakości zasilania to funkcja dostępna wyłącznie w modelu KEW5020 - wersja KEW5010 nie oferuje tego trybu.

Sygnalizacja LED informuje o przekroczeniach progów napięcia lub prądu bez konieczności ciągłego zerkania na wyświetlacz. Funkcja CALL podsumowuje liczbę zapisów oraz wartości minimalne, maksymalne i szczytowe z datą/czasem każdego zdarzenia. Funkcja RECALL umożliwia podgląd dziesięciu ostatnich wpisów bezpośrednio na wyświetlaczu urządzenia.

Pamięć i autonomia zasilania

Pojemność nieulotnej pamięci pozwala zapisać do 60 000 próbek przy pomiarze jednokanałowym lub 20 000 próbek na każdy z trzech kanałów w trybie trójkanałowym. Dane pozostają zachowane przez około dziesięć lat nawet po rozładowaniu baterii lub ich wymianie - istotne przy długotrwałym monitorowaniu obiektów oddalonych.

Zasilanie bateryjne (4× LR06 alkaliczna) zapewnia około 10 dni ciągłej rejestracji, co wystarcza na standardowy cykl pomiarowy bez konieczności wymiany ogniw. Bateryjne zasilanie ma dodatkową zaletę: logger nie przestaje działać podczas awarii sieci elektrycznej - monitoring jest nieprzerwany nawet przy zaniku napięcia w badanej instalacji.

Dla dłuższych sesji dostępny jest opcjonalny zasilacz sieciowy (model 8320), który pozwala prowadzić pomiary tygodniowe lub miesięczne bez martwienia się o stan baterii.

Automatyczne wyłączenie zasilania po około trzech minutach bezczynności oszczędza baterię, gdy użytkownik zapomni wyłączyć urządzenie między sesjami.

Komunikacja, oprogramowanie i wyposażenie

Port USB umożliwia szybki transfer zebranych danych do komputera PC. Dołączone oprogramowanie KEW LOG Soft2 pozwala nie tylko eksportować wyniki, ale również konfigurować parametry rejestracji, ustawiać progi alarmowe oraz generować raporty - przydatne przy dokumentacji pomiarów dla klienta lub audytora.

W komplecie znajdują się trzy cęgi pomiarowe KEW8142 (1000 mA), pokrowiec ochronny (model 9118), kabel USB, instrukcja obsługi w języku polskim oraz płyta z oprogramowaniem KEW LOG Soft2.

Urządzenie jest kompatybilne z szeroką gamą przystawek cęgowych Kyoritsu:

Opcjonalnie dostępne są również: twarda waliza (model 9119), przedłużacz do przystawek (7185), torba transportowa (9135) oraz zasilacz sieciowy (8320).

Bezpieczeństwo i warunki pracy

Obudowa o podwójnej konstrukcji wzmacniającej chroni elektronikę przed uszkodzeniami mechanicznymi - istotne przy pracy w warunkach terenowych lub na placach budowy. Urządzenie pracuje w temperaturach od -10°C do +50°C przy wilgotności względnej mieszczącej się w typowych warunkach wewnętrznych (do 2000 m n.p.m.).

Spełniane normy:

• PN-EN61010-1:2000,
• CAT III / 300V,
• PN-EN61326 (EMC).

Wytrzymałość izolacji na poziomie 3540 V ACrms przez pięć sekund potwierdza odporność urządzenia na przepięcia robocze.
