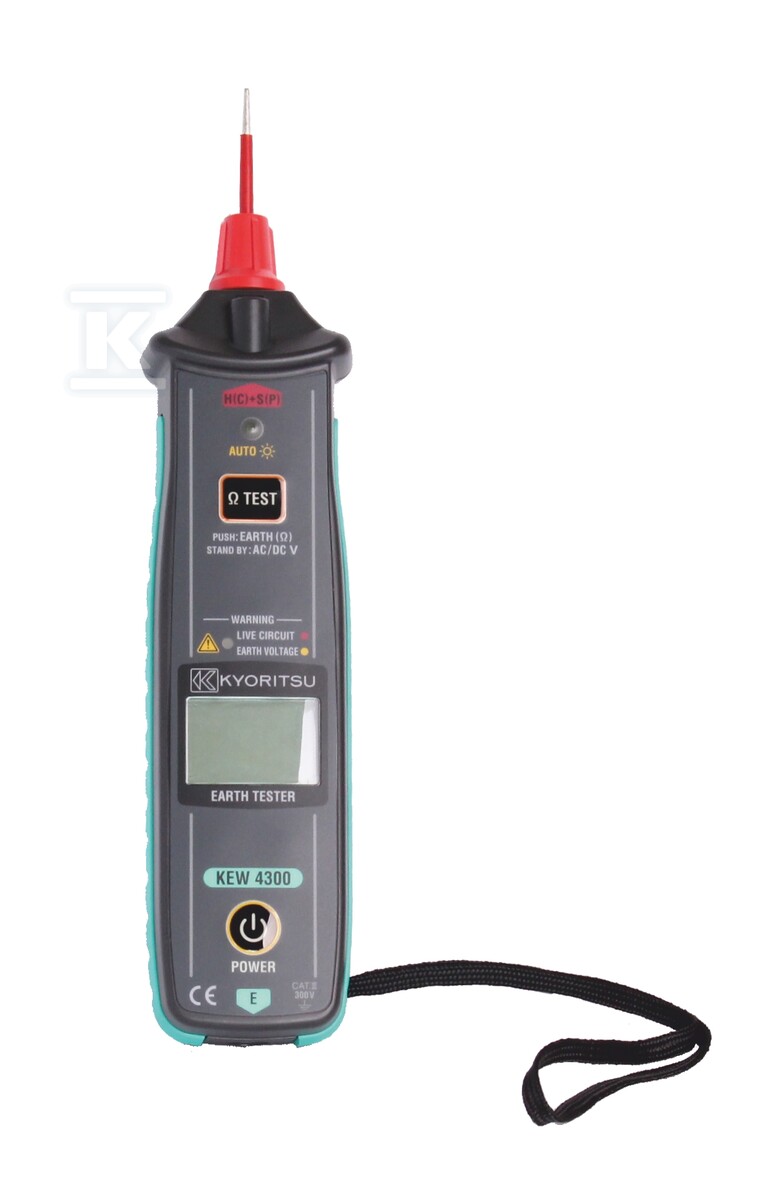

Tester uziemienia KEW4300 103959

Szybki tester rezystancji uziemienia do pracy w czynnych instalacjach

Tester przeznaczony jest do szybkich pomiarów rezystancji uziemienia metodą dwubiegunową w instalacjach i sieciach zasilających oraz do weryfikacji napięcia AC/DC do 300 V w tym samym obwodzie. Pracuje w trybie autozakresu, sygnalizuje obecność napięcia diodą LED i wykorzystuje prąd pomiarowy 2 mA, dzięki czemu pomiary można wykonywać bez wyzwalania zabezpieczeń różnicowoprądowych. Rozwiązanie sprawdza się przy kontroli uziemień w instalacjach elektrycznych oraz w pracach serwisowych i kontrolnych, gdzie liczy się szybkość i bezpieczeństwo pomiaru w obwodzie pod napięciem.

Pomiar dwubiegunowy z autozakresem i ochroną przed napięciem

Urządzenie realizuje pomiar rezystancji uziemienia w dwóch zakresach 200 ? i 2000 ? z automatycznym wyborem zakresu. Dokładność wynosi ±3% wartości wskazania ±5 cyfr. Przy pomiarach ?100 ? aktywowany jest sygnał dźwiękowy, co ułatwia ocenę poprawności uziemienia bez odrywania wzroku od miejsca pracy.

Pomiar napięcia AC/DC obejmuje zakres 5,0 - 300,0 V. Dla napięcia przemiennego 45-65 Hz wskazania podawane są jako True RMS. Pomiar napięcia możliwy jest nawet w trakcie pomiaru rezystancji uziemienia, a obecność napięcia ?30 V w badanym obwodzie jest sygnalizowana ostrzeżeniem. Znamionowa kategoria pomiarowa CAT III 300 V oraz stopień zanieczyszczenia 2 pozwalają na bezpieczne użytkowanie w instalacjach rozdzielczych.

Funkcje wspomagające pracę w terenie

W praktyce instalacyjnej liczy się czytelność i szybka informacja zwrotna. Duża wartość napięcia uziemienia jest sygnalizowana diodą LED, a obecność napięcia w obwodzie wykrywana jest w czasie rzeczywistym. Miejsce pomiaru jest podświetlane diodą LED, która włącza się automatycznie w zależności od warunków oświetlenia.

Niski prąd pomiarowy 2 mA to kluczowa zaleta przy pracy w czynnych instalacjach. Pozwala wykonać pomiar bez wyzwalania wyłączników różnicowoprądowych i bez konieczności odłączania obwodu. Sygnał dźwiękowy przy wartościach do 100 ? dodatkowo przyspiesza ocenę stanu uziemienia.

Budowa, zasilanie i warunki pracy

Obudowa ma wymiary 51 mm szerokości × 42 mm głębokości × 237 mm wysokości i masę ok. 220 g z bateriami. Zasilanie zapewnia para baterii alkalicznych AA. Klasa ochrony IP40 ogranicza dostęp pyłu i chroni przed ciałami stałymi.

Zgodność z normami PN-EN 61010-1 CAT III 300 V, PN-EN 61557-1 i -5, PN-EN 61326-1, -2-2 oraz PN-EN 60529 potwierdza przeznaczenie do pomiarów elektrycznych w warunkach przemysłowych i instalacyjnych. Kompaktowe rozmiary i lekka konstrukcja ułatwiają przenoszenie i obsługę w terenie.
