Wielofunkcyjny miernik instalacji elektrycznej KEW6011A z pokrowcem 9142 105889

Kompleksowe narzędzie do pomiarów instalacji elektrycznych

Miernik KEW6011A to wielofunkcyjny przyrząd przeznaczony do kompleksowej weryfikacji instalacji niskiego napięcia. Urządzenie sprawdza się podczas kontroli okresowych, odbiorów technicznych oraz rutynowych przeglądów w budynkach mieszkalnych, biurowcach i obiektach przemysłowych. Konstrukcja zamknięta w elastycznej obudowie o wysokich właściwościach absorpcji udarów pełni jednocześnie funkcję holstera ochronnego - chroni miernik zarówno podczas transportu, jak i w trakcie pomiarów w wymagającym terenie. Zasilany bateryjnie (8× AA), waży zaledwie 1,08 kg, co w połączeniu z kompletem przewodów pomiarowych i torbą transportową czyni go narzędziem w pełni mobilnym.

Funkcje pomiarowe i tryby pracy

Urządzenie realizuje pełen zakres podstawowych pomiarów instalacyjnych. Rezystancja izolacji mierzona jest przy trzech napięciach próbnych - 250 V, 500 V i 1000 V - w zakresie od 20 M? do 200 M?. Impedancja pętli zwarcia obejmuje trzy zakresy (20 ? / 200 ? / 2 k?) z prądem testowym 15 mA na zakresie 200 ? / 2000 ?; na tej podstawie miernik oblicza spodziewany prąd zwarciowy (PSC) sięgający nawet 20 kA. Istotną zaletą jest możliwość pomiaru pętli zwarcia bez wyzwalania podłączonych wyłączników RCD - co znacząco usprawnia pracę w rozbudowanych instalacjach.

Testy wyłączników różnicowoprądowych obsługują typy Standardowe, Selektywne, AC i A przy prądach znamionowych 10 mA, 30 mA, 100 mA, 300 mA i 500 mA. Użytkownik może wybierać kąt fazowy początkowego załączenia pomiaru oraz polaryzację impulsu testowego. Dodatkowo urządzenie mierzy napięcie dotykowe Uc z możliwością wyboru progu zadziałania UL (25 V lub 50 V) - funkcja kluczowa przy ocenie bezpieczeństwa uziemień ochronnych.

Pomiary ciągłości przewodu ochronnego wykonywane są prądem ?200 mA z funkcją automatycznego zerowania (kompensacja rezystancji przewodów pomiarowych) oraz przełącznikiem polaryzacji pozwalającym na dwukierunkowy pomiar bez ręcznego przestawiania kabli.

Obsługa i funkcje wspomagające

Interfejs użytkownika został zaprojektowany z myślą o szybkiej obsłudze w warunkach terenowych. Wyświetlacz LCD o rozdzielczości 31/2 cyfry (maksymalne wskazanie 1999) prezentuje wyniki czytelnie nawet w słabym oświetleniu. Funkcja AUTOHOLD automatycznie zatrzymuje wynik na ekranie po zakończeniu pomiaru - nie trzeba spisywać wartości ręcznie ani odrywać wzroku od badanego obwodu. Automatyczna zmiana zakresów eliminuje konieczność ręcznego przełączania przez operatora.

Miernik sygnalizuje obecność napięcia w badanym obwodzie oraz wykrywa nieprawidłowe połączenia okablowania jeszcze przed rozpoczęciem pomiaru - kontrolka LED ostrzega o błędach podłączenia przewodów. Mechaniczna blokada uniemożliwia jednoczesne podłączenie przewodów do gniazd pomiaru pętli/PSC/RCD oraz gniazda ciągłości izolacji, co eliminuje ryzyko pomyłkowego uszkodzenia urządzenia lub instalacji.

Po każdym pomiarze izolacji następuje automatyczne rozładowanie pojemności badanego obwodu - nie trzeba ręcznie rozładowywać kondensatorów przed odłączeniem przewodów. Urządzenie wyposażono też w sondę uziemienia do testowania impedancji pętli na obcych elementach metalowych (np. rurociągi, konstrukcje stalowe).

Bezpieczeństwo użytkowania i normy

KEW6011A spełnia wymagania normy PN-EN61557, która definiuje precyzyjne kryteria dokładności dla przyrządów pomiarowych stosowanych przy sprawdzaniu urządzeń ochronnych w instalacjach elektrycznych niskiego napięcia. Kategoria pomiarowa CAT III / 300 V AC/DC potwierdza odporność na przepięcia występujące w instalacjach budowlanych i rozdzielnicach piętra pośredniego - to istotne przy pracy na tablicach rozdzielczych i przyłączeniach budynków.

Stopień ochrony obudowy to IP54 - pyłoszczelność oraz ochrona przed rozchlapaną wodą pozwalają na użytkowanie miernika na zewnątrz budynków i w środowiskach o podwyższonym zapyleniu. Urządzenie pracuje w temperaturze 0°C ÷ 40°C przy wilgotności względnej poniżej 80%, a maksymalna wysokość eksploatacji sięga 2000 m n.p.m.

Zasilanie bateryjne (8× AA alkaliczne) eliminuje konieczność posiadania gniazdka sieciowego na placu budowy czy podczas inspekcji rozdzielni. Wbudowany timer automatycznego wyłączenia po 10 minutach bezczynności oszczędza baterie podczas przerw między pomiarami; sygnalizacja rozładowania ostrzega o konieczności wymiany ogniw przed kolejnym użyciem.

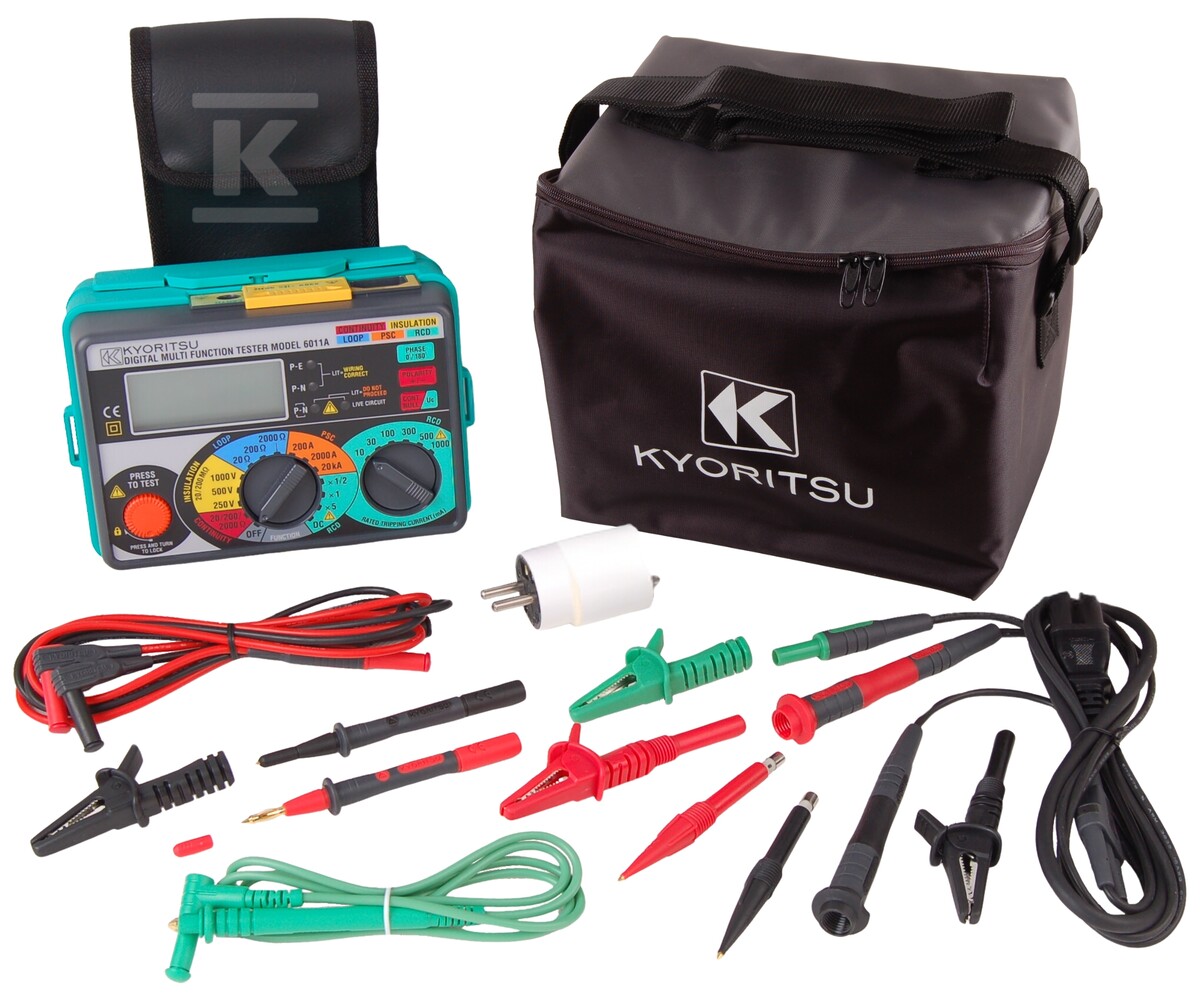

W komplecie dostarczane są: przewód pomiarowy SCHUKO (KAMP10), komplet przewodów KEW7122 i KEW7132 (przewód do pętli z zewnętrznym uziemieniem), adapter P-N dla gniazdek sieciowych z odwrotnym podłączeniem faza-neutralna oraz torba transportowa z paskiem naramiennym i instrukcja obsługi.
