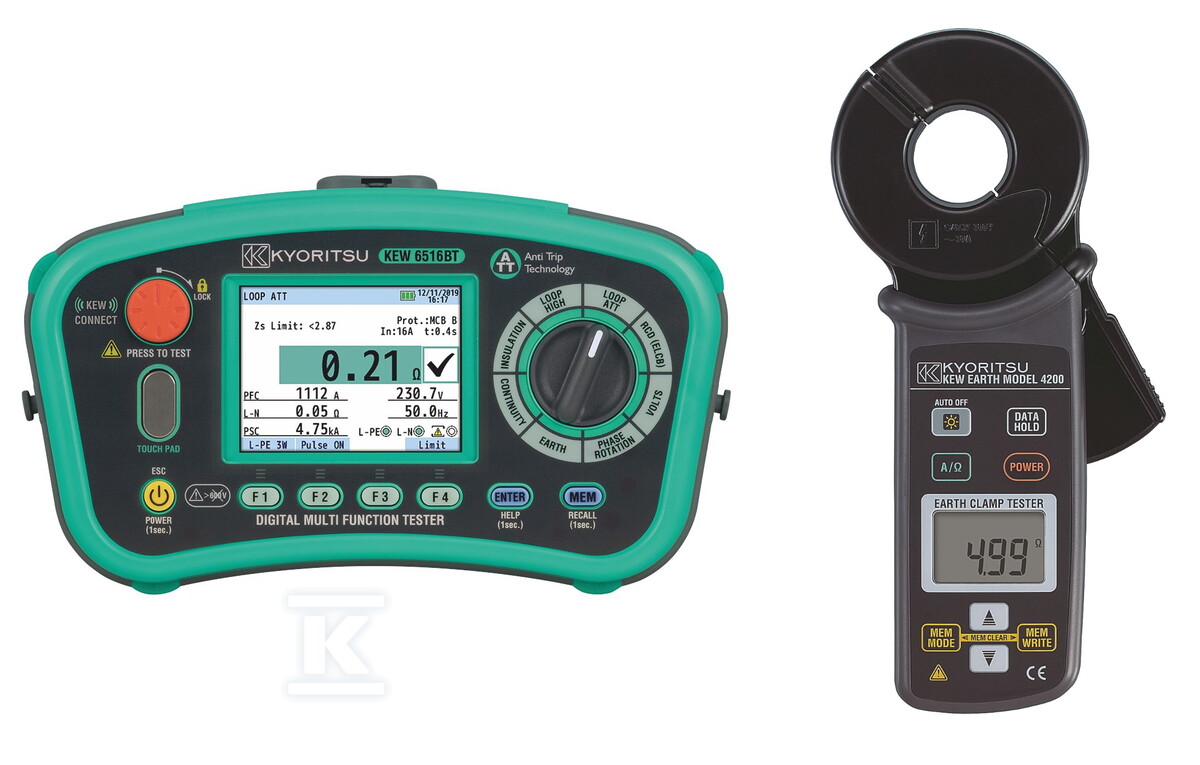

Wielofunkcyjny miernik instalacji elektrycznej KEW6516-1 USB + miernik cęgowy rezystancji uziemienia KEW4200 105835

Kompleksowe pomiary instalacji elektrycznych w jednym zestawie

Zestaw pomiarowy składający się z wielofunkcyjnego miernika KEW6516 oraz cęgowego miernika rezystancji uziemień KEW4200 stanowi kompletne narzędzie do diagnostyki instalacji niskiego napięcia. Miernik KEW6516 obsługuje cztery napięcia testowe - 100 V, 250 V, 500 V i 1000 V - co pozwala na dobór odpowiedniego poziomu w zależności od badanego obwodu. Po każdym pomiarze izolacji urządzenie automatycznie rozładowuje obwód, eliminując ryzyko porażenia przy przypadkowym dotknięciu przewodów.

Funkcja obliczania współczynnika polaryzacji (PI) oraz współczynnika absorpcji dielektryka (DAR) umożliwia ocenę stanu izolacji w czasie - spadające wartości tych wskaźników sygnalizują degradację materiału izolacyjnego, co jest przydatne przy ocenie kondycji starszych instalacji.

Pomiary pętli zwarcia i zabezpieczeń RCD

Miernik wykonuje pomiary impedancji pętli zwarcia metodą wysokoprądową z prądem 25 A, osiągając rozdzielczość 0,001 ?. Tak precyzyjny odczyt pozwala na dokładne określenie spodziewanego prądu zwarciowego i weryfikację, czy zabezpieczenia zadziałają w wymaganym czasie. Funkcja Zs Limit automatycznie sprawdza, czy zmierzona impedancja jest wystarczająco niska - wynik porównywany jest z granicznymi wartościami dla danego typu zabezpieczenia.

Obsługa wyłączników różnicoprądowych obejmuje typy AC, A, F, B oraz EV. Dostępne są tryby: pojedynczy (x1/2, x1, x5), schodkowy (Ramp) oraz autotest - ten ostatni automatycznie przeprowadza pełną sekwencję pomiarową bez konieczności ręcznego przełączania trybów. Miernik mierzy również napięcie dotykowe Uc, co jest istotne przy odbiorach instalacji wymagających sprawdzenia bezpieczeństwa dotykowego.

Pomiar uziemień - dwie metody w jednym urządzeniu

KEW6516 obsługuje pomiar rezystancji uziemień zarówno metodą 2-przewodową, jak i 3-przewodową. Ta pierwsza sprawdza się tam, gdzie dostęp do trzech punktów pomiarowych jest utrudniony - np. na rozległych terenach przemysłowych lub w obiektach z gotową nawierzchnią. Metoda trójprzewodowa zapewnia większą dokładność i jest standardem przy odbiorach formalnych.

Uzupełnieniem zestawu jest cęgowy miernik KEW4200, który umożliwia pomiary rezystancji uziemień w systemach wielopunktowych bez konieczności stosowania sond pomocniczych. Wystarczy objąć cęgami przewód uziemiający - urządzenie wykorzystuje metodę techniczną opartą na pomiarze spadku napięcia i prądu upływowego. Zakres pomiarowy wynosi od 0,05 ? do 1500 ?, a rozdzielczość sięga 0,01 ?, co pozwala na wykrywanie nawet niewielkich wzrostów rezystancji mogących świadczyć o korozji lub poluzowaniu połączeń.

Funkcje dodatkowe, dokumentowanie i bezpieczeństwo

Przy pomiarach ciągłości przewodów miernik KEW6516 oferuje dwa poziomy prądu testowego: 200 mA (do szybkich sprawdzeń) oraz 15 mA (do obwodów z elementami półprzewodnikowymi). Sygnalizacja brzęczykiem aktywuje się przy rezystancji poniżej 2 ?, co przyspiesza identyfikację przerw w terenie.

Identyfikacja kolejności faz odbywa się błyskawicznie - wyświetlacz pokazuje strzałki kierunkowe oraz cyfry „1-2-3" lub „3-2-1" w zależności od prawidłowości podłączenia. Test warystorów pozwala zweryfikować działanie ochronników przeciwprzepięciowych wyposażonych w ten element.

Oba urządzenia wyposażono w funkcję Data Hold umożliwiającą zamrożenie wyniku na wyświetlaczu - przydatne przy pomiarach wykonywanych jednorącz lub w trudno dostępnych miejscach. KEW6516 mieści w pamięci wewnętrznej do 1000 wyników, natomiast KEW4200 do 99. Dane można przesyłać przez port USB do komputera i archiwizować w formie protokołów pomiarowych.

Miernik KEW6516 spełnia wymagania norm bezpieczeństwa PN-EN61010-1 CAT IV 300V / CAT III 600V, co oznacza zdolność pracy przy instalacjach zasilających budynki (CAT IV) oraz przy odgałęzieniach obwodów (CAT III). Zgodność z rodziną norm PN-EN61557 (części od 1 do 7 i część 10) potwierdza przydatność urządzenia do legalnych pomiarów okresowych wymaganych przez prawo energetyczne i przepisy budowlane.

Cęgowy miernik KEW4200 dysponuje funkcją automatycznego wyłączenia po 10 minutach bezczynności, co oszczędza baterie podczas przerw między pomiarami. Wskaźnik rozładowania baterii informuje o konieczności wymiany ogniw przed kolejnym wyjazdem w teren - szczególnie istotny przy dłuższych sesjach pomiarowych na rozproszonych obiektach.
