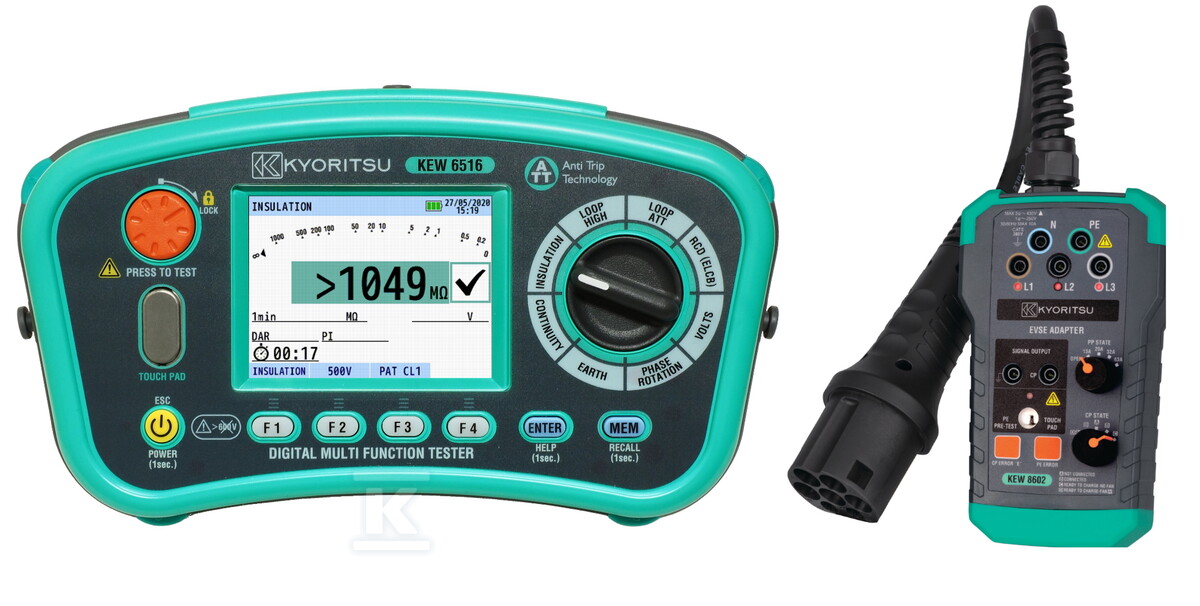

Wielofunkcyjny miernik instalacji elektrycznej KEW6516-EV2 USB + adapter EVSE KEW8602 105875

Kompleksowe narzędzie do weryfikacji stacji ładowania pojazdów elektrycznych

Zestaw KEW6516-EV2 z adapterem EVSE KEW8602 to profesjonalne rozwiązanie przeznaczone dla elektryków, audytorów oraz inspektorów zajmujących się odbiorami i przeglądami instalacji elektrycznych wspierających ładowanie pojazdów elektrycznych. Urządzenie pozwala na pełną diagnostykę punktów ładowania AC bez konieczności podłączania rzeczywistego samochodu elektrycznego - symulacja wszystkich stanów pracy odbywa się poprzez wbudowany adapter EVSE.

Funkcje pomiarowe dla instalacji ładowania

Tester wyposażono w gniazda pomiarowe L1, L2, L3, N oraz PE umożliwiające kompletną weryfikację instalacji zasilającej stację ładowania. Sygnał CP jest wyprowadzony na osobne złącze, co pozwala na analizę przebiegu PWM oraz ocenę rzeczywistego prądu ładowania dostarczanego przez EVSE.

W zakresie badania izolacji miernik oferuje pomiar rezystancji przy czterech napięciach testowych: 100 V, 250 V, 500 V oraz 1000 V. Po każdym pomiarze układ automatycznie rozładowuje obwód - to istotne zabezpieczenie podczas pracy w warunkach terenowych. Na podstawie wyników urządzenie oblicza współczynniki PI (Polarization Index) oraz DAR (Dielectric Absorption Ratio), które służą do oceny stanu starzeniowego izolacji i pozwalają przewidzieć awarię jeszcze przed jej wystąpieniem.

Impedancja pętli zwarcia mierzona jest dużym prądem 25 A z rozdzielczością do 0,001 ? - taki zakres zapewnia wiarygodne wyniki nawet przy niskorezystancyjnych obwodach spotykanych w nowoczesnych instalacjach.

Symulacja stanów pracy i diagnostyka zabezpieczeń

Adapter KEW8602 umożliwia symulację stanów Control Pilot: stany A (brak pojazdu), B (połączony), C (gotowość do ładowania) oraz D (ładowanie). Dodatkowo można ustawić progowe wartości prądu przez symulację pinu PP - dostępne są konfiguracje 13 A, 20 A, 32 A oraz 63 A.

Istotną funkcją jest możliwość generowania kontrolowanych błędów CP (np. zwarcie CP-PE) oraz błędów PE - po ich wywołaniu tester weryfikuje poprawność reakcji zabezpieczeń samego EVSE. Automatyka sprawdza czy stacja ładowania odpowiednio odcina zasilanie w przypadku awarii.

Funkcja Zs Limit automatycznie ocenia skuteczność uziemienia i koordynację zabezpieczeń nadprądowych - wynik przedstawiany jest jako PASS lub FAIL bez konieczności ręcznego przeliczania według norm.

Testy RCD i pomiary uziemienia

Zestaw obsługuje testy wyłączników różnicowoprądowych wszystkich typów spotykanych w instalacjach EV: AC (sinusoidalne), A (pulsujący DC), F (mieszany) oraz B (wszechprądowy). Dla wyłączników dedykowanych pojazdom elektrycznym dostępny jest dedykowany tryb EV pozwalający na poprawną interpretację charakterystyk czasowo-prądowych tych urządzeń.

Oprócz standardowych testów automatycznych miernik oferuje również pomiary rampowe - stopniowe zwiększanie prądu upływu pozwala precyzyjnie określić próg zadziałania wyłącznika.

Pomiar rezystancji uziemienia realizowany jest metodą dwu- lub trójprzewodową w zależności od warunków pomiaru i wymaganej dokładności. Funkcja ciągłości przewodów pozwala szybko zweryfikować poprawność połączeń ochronnych bez konieczności przełączania trybów.

Interfejs użytkownika i komunikacja

Kolorowy wyświetlacz o przekątnej 3,5 cala prezentuje wyniki w czytelnej formie graficznej - każdy tryb pomiarowy zawiera ekran pomocy z czytelnym schematem podłączenia przewodów. Port USB umożliwia eksport danych do komputera oraz integrację z oprogramowaniem dokumentacyjnym.

Całość zamknięta jest w solidnej obudowie przystosowanej do codziennej pracy w warunkach terenowych - miernik waży tyle, ile potrzeba na stabilność podczas pomiaru jednoręcznego przy zachowaniu mobilności między punktami kontrolnymi na dużych obiektach wyposażonych w infrastrukturę ładowania.
