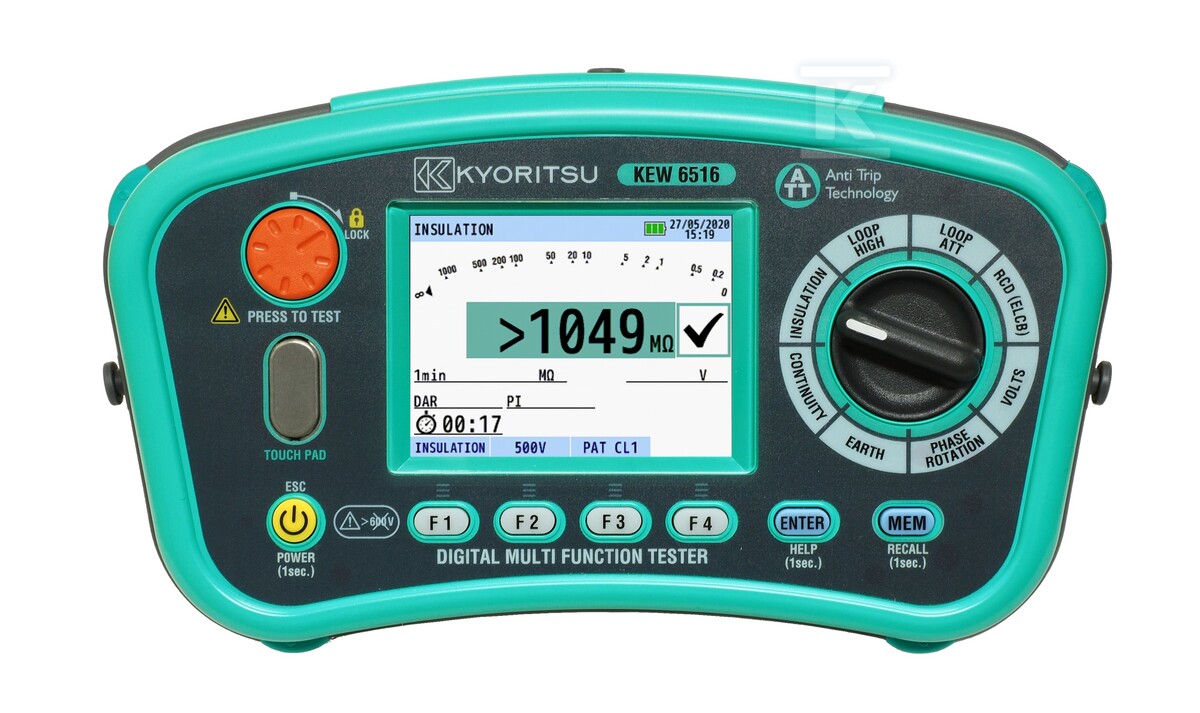

Wielofunkcyjny miernik instalacji elektrycznej KEW6516 USB 105812

Kompleksowe pomiary dla profesjonalnej diagnostyki instalacji

KEW6516 to wielofunkcyjny miernik przeznaczony do kompleksowej oceny stanu instalacji elektrycznych niskiego napięcia - od pomiarów rezystancji izolacji, przez analizę impedancji pętli zwarcia, po testowanie wyłączników RCD i rezystancji uziemień. Urządzenie obsługuje cztery napięcia testowe: 100V, 250V, 500V oraz 1000V, co pozwala dobrać parametry pomiaru do charakterystyki badanej instalacji.

Tester realizuje pełen zakres pomiarów wymaganych przy odbiorach technicznych i przeglądach okresowych:

• Rezystancja izolacji - zakres do 2000M? z automatycznym rozładowaniem obwodu po pomiarach oraz obliczaniem współczynnika polaryzacji PI i współczynnika absorpcji dielektryka DAR.
• Impedancja pętli zwarcia - metoda trójprzewodowa (L-N-PE) lub dwuprzewodowa (np. gdy brak przewodu neutralnego), z opcją pomiaru dużym prądem 25A osiągając rozdzielczość 0,001?.
• Wyłączniki RCD - obsługa typów AC, A, F, B oraz EV (dedykowane do stacji ładowania pojazdów elektrycznych). Tryby testowe obejmują x1/2, x1, x5, Ramp oraz Auto.
• Rezystancja uziemień - metoda 2- i 3-przewodowa w zakresie do 2000?.
• Ciągłość przewodów - prąd testowy 200mA lub tryb oszczędny 15mA z sygnalizacją buzzerem przy rezystancji poniżej 2?.
• Kolejność faz - szybka identyfikacja na wyświetlaczu w formacie "1.2.3" lub "3.2.1".
• Test SPD - weryfikacja urządzeń przeciwprzepięciowych wyposażonych w warystory poprzez pomiar napięcia przebicia bez ich uszkadzania.
• Test PAT - funkcja testera bezpieczeństwa sprzętu elektrycznego obejmująca rezystancję izolacji oraz ciągłość przewodu ochronnego.

Urządzenie mierzy również napięcie TRMS w zakresie 2-600V oraz częstotliwość w paśmie 45-65Hz.

Technologia Anti-Trip i funkcja Zs/Ra Limit

Jedną z kluczowych funkcji jest Anti-Trip Technology (ATT) umożliwiająca pomiar impedancji pętli zwarcia bez wyzwalania wyłącznika RCD. W trybie ATT przyrząd wykorzystuje prąd testowy 15mA lub mniejszy między przewodem fazowym a ochronnym (L-PE), co eliminuje konieczność bocznikowania RCD z obwodu - to realna oszczędność czasu podczas serii pomiarów.

Funkcja Zs/Ra Limit automatycznie sprawdza czy zmierzona impedancja jest wystarczająco niska aby zadziałały zabezpieczenia nadprądowe. Wynik jest podawany jako czytelny komunikat PASS lub FAIL, co przyspiesza interpretację wyników w terenie.

Intuicyjna obsługa i czytelność wyników

Duży kolorowy wyświetlacz LCD o przekątnej 3,5 cala prezentuje wszystkie dane pomiarowe w sposób czytelny nawet w trudnych warunkach oświetleniowych. Funkcja HELP wyświetla na ekranie schematy podłączeń przewodów dla każdego trybu pomiarowego - minimalizuje to ryzyko błędnego podłączenia i skraca czas przygotowania do pracy.

Obsługa sprowadza się do trzech kroków: ustawienia pokrętła na żądany zakres, podłączenia przewodów do instalacji oraz naciśnięcia przycisku TEST (lub przycisku na sondzie zdalnej z opcją blokady). Przyrząd waży około 1300g z bateriami, wymiary to 235 × 114 × 136 mm.

Wbudowana pamięć pozwala zapisać do 1000 wyników pomiarów. Wersja z suffixem BT dodatkowo oferuje komunikację Bluetooth® 5.0 LE umożliwiającą przesyłanie danych do aplikacji na urządzeniach z Android lub iOS albo do komputera PC przez interfejs USB za pomocą adaptera 8212-USB. Oprogramowanie KEW Report służy do generowania kompletnych raportów z testów.

Wyposażenie standardowe obejmuje komplet przewodów pomiarowych (7218A, 7281 ze zdalnym wyzwalaniem, 7246), przewody do rezystancji uziemień (7228A), sondy pomiarowe (8041 - para), pokrowce (9084 i 9142), pasek naramienny z naramiennikiem (9151 i 9199), baterie LR6/AA (8 sztuk), certyfikat kalibracji fabrycznej oraz instrukcję obsługi.

Zgodność z normami bezpieczeństwa

Miernik spełnia wymagania norm IEC 61010-1 (CAT IV 300V / CAT III 600V) oraz IEC 61557 (części 1-7 oraz część 10). Stopień ochrony obudowy to IP40 według IEC 60529, a kompatybilność elektromagnetyczna potwierdzona jest zgodnością z IEC 61326. Stopień zanieczyszczenia środowiska pracy wynosi 2.

Interfejs dostępny jest w kilku językach europejskich: angielskim, francuskim, polskim, włoskim, hiszpańskim, tureckim, holenderskim i czeskim - menu ustawia się przed pierwszym użyciem według potrzeb użytkownika.
