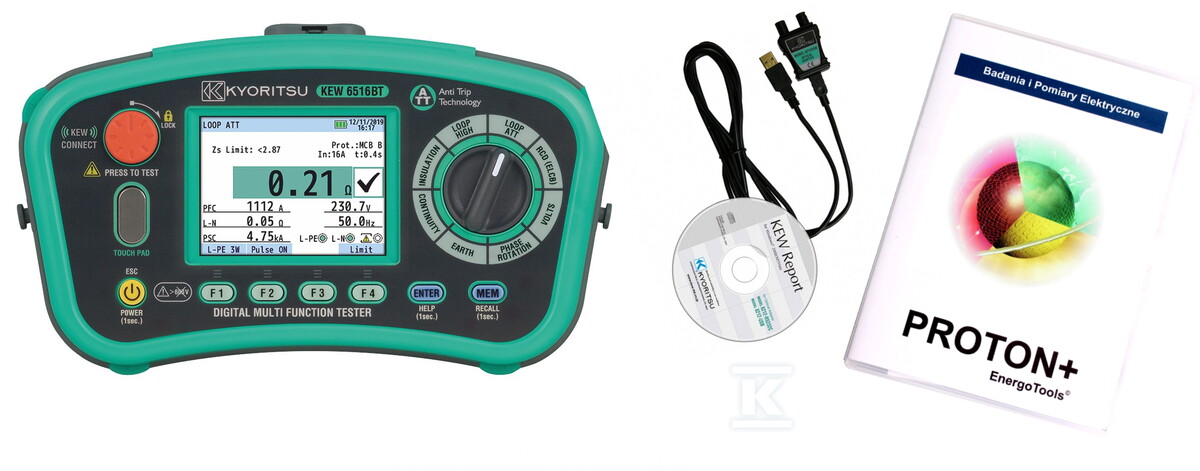

Wielofunkcyjny miernik instalacji elektrycznej KEW6516BT-1 Bluetooth, + kabel KEW8212USB + program PROTON+ PRO S, KEW Smart Advanced 105829

Kompleksowe pomiary instalacji niskiego napięcia w jednym urządzeniu

Miernik KEW6516BT-1 to profesjonalne narzędzie przeznaczone do kompleksowej weryfikacji instalacji elektrycznych niskiego napięcia - od pomiarów izolacji i impedancji pętli zwarcia, przez testowanie wyłączników RCD różnych typów, po sprawdzanie ciągłości przewodów i rezystancji uziemień. Urządzenie sprawdza się zarówno przy odbiorach nowych instalacji, jak i podczas okresowych przeglądów eksploatowanych systemów elektroenergetycznych.

Duży kolorowy wyświetlacz o przekątnej 3,5 cala zapewnia czytelność wyników nawet w trudnych warunkach oświetleniowych na placu budowy czy w rozdzielni. Funkcja HELP wyświetla na ekranie instrukcje podłączenia przewodów pomiarowych dla każdego typu pomiaru - to szczególnie przydatne dla serwisantów pracujących z różnymi układami pomiarowymi bez konieczności sięgania po instrukcję obsługi.

Pomiary izolacji i impedancja pętli zwarcia

Rezystancja izolacji mierzona jest przy czterech napięciach testowych: 100 V, 250 V, 500 V i 1000 V, co pozwala dobrać parametry do charakterystyki badanej instalacji. Urządzenie oblicza automatycznie współczynnik polaryzacji PI oraz współczynnik absorpcji dielektryka DAR - wskaźniki pozwalające ocenić stan izolacji i wykryć jej degradację wilgotnościową lub termiczną bez konieczności ręcznych obliczeń. Automatyczne rozładowanie obwodu po zakończeniu pomiaru chroni zarówno miernik, jak i badany układ przed przepięciami powrotnymi; maksymalne obciążenie pojemnościowe wynosi 1 µF, a rozładowanie następuje w ciągu 10 sekund zgodnie z normą IEC61010-2-034.

Funkcja ATT (Anti Tripping) umożliwia pomiar impedancji pętli zwarcia metodą 3-przewodową lub 2-przewodową - ta druga przydaje się gdy dostępny jest tylko przewód fazowy i ochronny (np. w starszych instalacjach bez wyprowadzonego neutralnego). Prąd testowy na poziomie 10-15 mA nie powoduje zadziałania wyłącznika RCD podczas pomiaru. Tryb HIGH z prądem testowym do 25 A pozwala uzyskać rozdzielczość 0,001 ?, co jest istotne przy precyzyjnym określaniu spodziewanego prądu zwarciowego w obwodach o bardzo niskiej impedancji. Funkcja Zs Limit porównuje zmierzoną impedancję z wymaganiami normowymi i sygnalizuje czy zabezpieczenia nadprądowe zadziałają w wymaganym czasie.

Testowanie RCD wszystkich typów

Miernik obsługuje wyłączniki różnicoprądowe typów: AC, A, F, B oraz dedykowany dla pojazdów elektrycznych typ EV. Dostępne są tryby:

• pojedynczy (x1/2, x1, x5) - sprawdzenie czasu i prądu zadziałania przy określonej wielokrotności prądu różnicowego,
• schodkowy (Ramp) - płynne zwiększanie prądu do momentu zadziałania,
• automatyczny (Auto) - sekwencja x1/2 › x1 › x5 w obu półokresach,
• pomiar napięcia dotykowego Uc przy prądzie testowym nieprzekraczającym połowy I?n.

Dla typu EV urządzenie wykonuje dodatkowo test przy prądzie stałym 6 mA DC, co odpowiada wymaganiom infrastruktury ładowania pojazdów elektrycznych.

Komunikacja Bluetooth i dokumentacja wyników

Moduł Bluetooth umożliwia bezprzewodową wymianę danych z aplikacją mobilną KEW Smart Advanced na urządzeniach Android i iOS - funkcja niedostępna w podstawowej wersji KEW6516 bez modułu BT. Aplikacja pozwala na zdalne monitorowanie wyników w czasie rzeczywistym oraz przypisywanie lokalizacji GPS do poszczególnych pomiarów (wyświetlanie na mapie Google). Wbudowana pamięć mieści do 1000 wyników.

W zestawie znajdują się również kabel komunikacyjny USB ze sterownikiem oraz programem KEW Report PC, a także licencja na oprogramowanie PROTON+ PRO S obejmujące moduły badania i pomiarów elektrycznych oraz tworzenia szkiców elektrycznych - kompletne narzędzia do generowania protokołów pomiarowych bezpośrednio z danych zebranych w terenie.

Bezpieczeństwo pracy i warunki eksploatacji

Urządzenie spełnia wymagania norm bezpieczeństwa IEC61010-1 CAT III 600V / CAT IV 300V, co potwierdza jego przydatność do pomiarów zarówno na tablicach rozdzielczych (CAT III), jak i przy przyłączach sieciowych (CAT IV). Obwody pomiarowe zabezpieczono bezpiecznikiem HRC ceramicznym (0,5 A / 600 V) oraz rezystorem ograniczającym dla obwodu rezystancji izolacji (do 1000 V AC przez 10 s).

Zasilanie bateryjne (8 × LR6 AA) zapewnia około:

Producent zaleca wzorcowanie urządzenia w cyklu 12-miesięcznym. Waga miernika to około 1350 g z bateriami, wymiary pozwalają na komfortową pracę jedną ręką podczas pomiarów rozdzielni - szerokość × głębokość × wysokość: około 235 × 114 × 136 mm.
