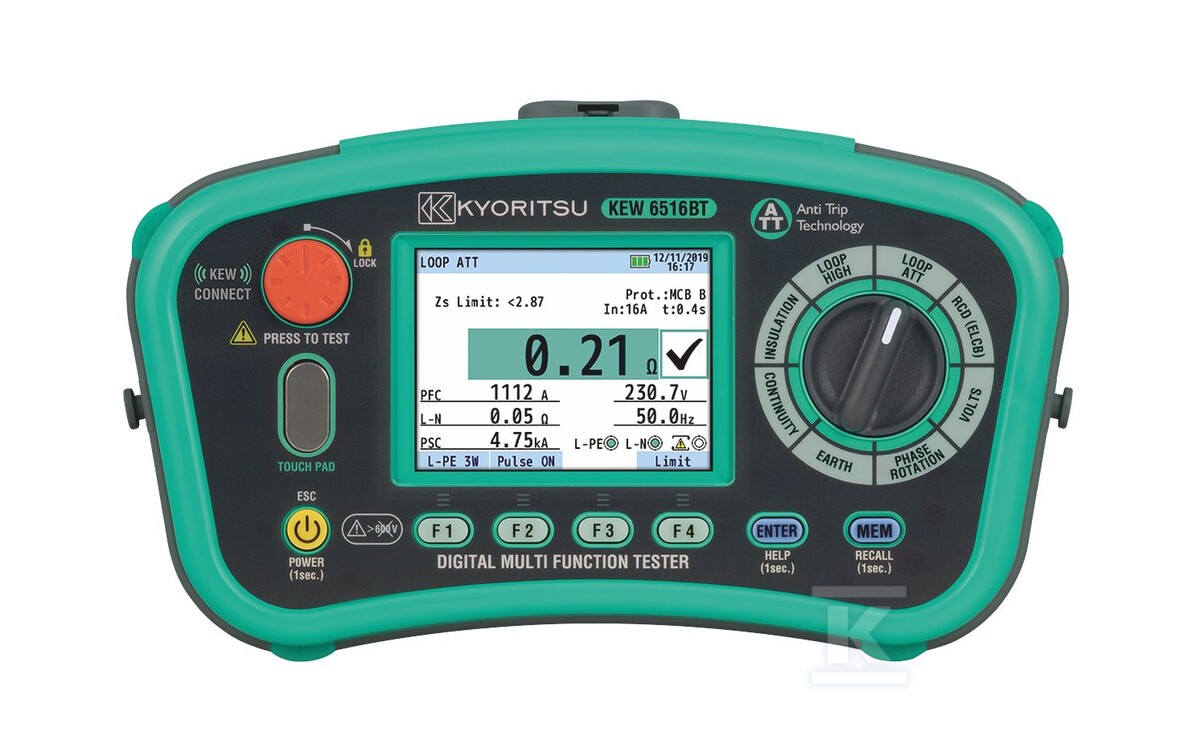

Wielofunkcyjny miernik instalacji elektrycznej KEW6516BT Bluetooth KEW Smart Advanced 103988

Kompleksowa diagnostyka instalacji niskiego napięcia

KEW6516BT to profesjonalny miernik przeznaczony do kompleksowych pomiarów w instalacjach elektrycznych niskiego napięcia - od odbiorów technicznych po okresowe przeglądy serwisowe. Urządzenie integruje osiem kluczowych funkcji diagnostycznych w jednej obudowie: pomiary rezystancji izolacji, impedancji pętli zwarcia, parametrów wyłączników RCD różnych typów (AC, A, F, B oraz EV dedykowanych stacjom ładowania pojazdów elektrycznych), ciągłości przewodów ochronnych oraz rezystancji uziemień metodą dwu- i trójprzewodową.

Duży kolorowy wyświetlacz o przekątnej 3,5 cala zapewnia czytelność wyników nawet w trudnych warunkach oświetleniowych na placu budowy czy w rozdzielni. Funkcja HELP wyświetla na bieżąco schematy podłączeń dla każdego trybu pomiarowego - to rozwiązanie przyspiesza pracę i minimalizuje ryzyko błędnego podłączenia przewodów.

Tryby pomiarowe i możliwości diagnostyczne

Miernik oferuje cztery napięcia testowe izolacji: 100V, 250V, 500V oraz 1000V, co pozwala dobrać parametry do badanej instalacji i uniknąć przeciążenia delikatniejszych obwodów. Automatyczne rozładowanie obwodu po każdym pomiarze chroni zarówno urządzenie, jak i osobę wykonującą pomiary.

Przy pomiarze impedancji pętli zwarcia warto zwrócić uwagę na tryb LOOP HIGH - przepływ prądu 25A przez 20 ms umożliwia osiągnięcie rozdzielczości 0,001?. Ma to znaczenie praktyczne przy pomiarach wykonywanych blisko transformatora, gdzie impedancja pętli jest bardzo niska. Tryb ATT (Anti-Trip) pozwala mierzyć bez wyzwalania RCD - metoda trójprzewodowa (L-N-PE) zapewnia najwyższą dokładność, natomiast dwuprzewodowa sprawdza się tam, gdzie brak jest przewodu neutralnego.

Funkcja Zs/Ra Limit automatycznie ocenia wynik pomiaru i sygnalizuje PASS lub FAIL - instalator od razu wie, czy impedancja pętli jest wystarczająco niska dla prawidłowego zadziałania zabezpieczeń nadprądowych.

Tester RCD obsługuje pełen zakres typów spotykanych w nowoczesnych instalacjach:

Dostępne są testy pojedyncze (x1/2, x1, x5), schodkowy Ramp oraz automatyczny autotest. Pomiar napięcia dotykowego Uc pozwala ocenić skuteczność ochrony przeciwporażeniowej w przypadku uszkodzenia izolacji.

Komunikacja bezprzewodowa i archiwizacja wyników

Wersja BT wyposażona jest w moduł Bluetooth® 5.0 LE, który umożliwia przesyłanie danych do smartfona lub tabletu z systemem Android (5.0+) lub iOS (10.0+). Aplikacja KEW Smart Advanced zarządza wynikami z wielu obsługiwanych modeli - dane można zapisywać w pamięci urządzenia (do 1000 wyników), udostępniać mailowo lub drukować raporty z komputera PC po podłączeniu adaptera USB (model 8212-USB).

Praca bez użycia rąk jest możliwa dzięki funkcji blokady przycisku testowego oraz opcjonalnej sondzie ze zdalnym wyzwalaniem.

Normy i bezpieczeństwo użytkowania

Urządzenie spełnia wymagania norm:

• PN-EN61010-1 - bezpieczeństwo elektryczne urządzeń pomiarowych; kategoria pomiarowa CAT IV 300V / CAT III 600V
• PN-EN61557 części 1-7 oraz 10 - wymagania dla przyrządów do badania instalacji elektrycznych
• Dodatkowo: PN-EN61010-2-034 oraz PN-EN61326 (kompatybilność elektromagnetyczna)

Obudowa zapewnia stopień ochrony IP40 według PN-EN60529.

Masa urządzenia to około 1300 g z bateriami (8 sztuk LR6/AA). Wymiary obudowy to 235 × 114 × 136 mm.
