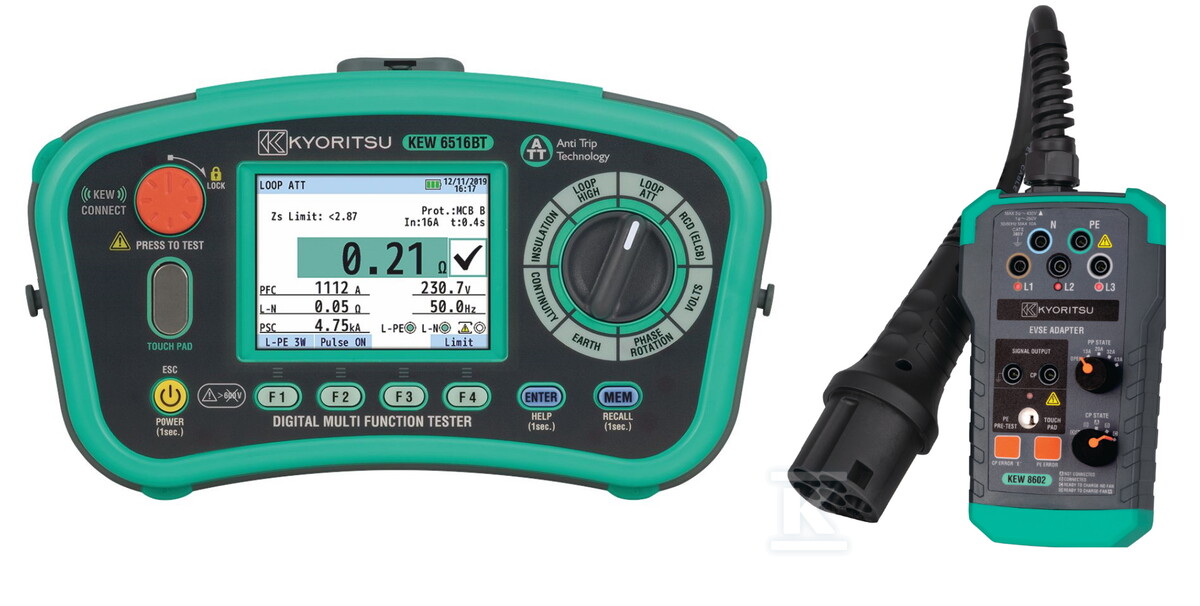

Wielofunkcyjny miernik instalacji elektrycznej KEW6516BT-EV2 Bluetooth + adapter EVSE KEW8602, KEW Smart Advanced 105876

Kompletne narzędzie do diagnostyki stacji ładowania pojazdów elektrycznych

Zestaw KEW6516BT-EV2 to profesjonalne rozwiązanie pomiarowe przeznaczone dla elektroinstalatorów zajmujących się infrastrukturą ładowania pojazdów elektrycznych. Połączenie wielofunkcyjnego miernika instalacji KEW6516BT z adapterem EVSE KEW8602 pozwala na kompleksową weryfikację stacji ładowania AC bez konieczności posiadania rzeczywistego pojazdu elektrycznego - co znacząco usprawnia proces odbiorów, przeglądów okresowych i rozwiązywania problemów eksploatacyjnych.

Funkcje pomiarowe miernika KEW6516BT

Urządzenie oferuje pełen zakres pomiarów niezbędnych do oceny stanu technicznego instalacji ładowania. Rezystancja izolacji mierzona jest przy czterech napięciach testowych - 100 V, 250 V, 500 V i 1000 V - z automatycznym rozładowaniem obwodu po zakończeniu pomiaru. System oblicza współczynniki PI (Polarization Index) oraz DAR (Dielectric Absorption Ratio), co umożliwia obiektywną ocenę stanu izolacji.

Impedancja pętli zwarcia mierzona jest prądem 25 A, co zapewnia wysoką dokładność przy rozdzielczości do 0,001 ?. Miernik wykonuje też pomiary impedancji linii oraz oblicza spodziewany prąd zwarciowy - kluczowy parametr przy weryfikacji doboru zabezpieczeń nadprądowych. Funkcja Zs Limit automatycznie ocenia skuteczność ochrony przeciwporażeniowej i sygnalizuje wynik jako PASS lub FAIL.

Testy wyłączników RCD obejmują typy AC, A, F, B oraz dedykowany dla pojazdów elektrycznych typ EV. Dostępne są tryby automatyczne, pomiary czasu zadziałania przy mnożnikach x1/2, x1 i x5 oraz testy rampowe prądu wyłączenia. Dodatkowo miernik sprawdza napięcie dotykowe i umożliwia pomiary ciągłości przewodów prądem 200 mA lub 15 mA.

W zakresie pomiarów uziemień dostępna jest metoda 2-przewodowa i 3-przewodowa, a urządzenie mierzy też napięcie przemienne, częstotliwość oraz kolejność faz.

Adapter EVSE KEW8602 - symulacja pojazdu elektrycznego

Adapter KEW8602 pełni rolę symulatora pojazdu EV, podłączanego do gniazda typu 2 w stacjach ładowania. Umożliwia testowanie wyłącznie w trybie 3 (ładowanie prądem AC), co odpowiada większości instalacji spotykanych w budynkach mieszkalnych i komercyjnych.

Funkcja Pre-Test weryfikuje obecność niebezpiecznego napięcia w uziemionym gnieździe PE przed rozpoczęciem diagnostyki - to podstawowa procedura bezpieczeństwa. Sygnał pilota sterowania CP (Control Pilot) pozwala na różnicowanie rezystancji CP-PE w celu symulacji czterech stanów pojazdu: A (gotowość), B (oczekiwanie), C (ładowanie) i D (wentylacja). Sygnał zbliżeniowy PP (Proximity Pilot) umożliwia natomiast naśladowanie kabli o różnych parametrach znamionowych: 13 A, 20 A, 32 A lub 63 A.

Istotną funkcją jest symulacja błędów - zwarcia CP z PE oraz przerwania przewodu ochronnego PE. Po ich wywołaniu adapter potwierdza, czy stacja ładowania prawidłowo reaguje i przerywa przepływ prądu AC. Dioda LED sygnalizuje obecność napięcia fazowego we wtyku ładowania.

Gniazdo wyjściowe sygnału CP umożliwia podłączenie oscyloskopu do analizy przebiegu PWM - na tej podstawie można ocenić rzeczywisty prąd ładowania ustawiony przez stację EVSE.

Komunikacja Bluetooth i aplikacja KEW Smart

Moduł bluetooth wbudowany w KEW6516BT pozwala na bezprzewodową wymianę danych z urządzeniami mobilnymi pracującymi pod kontrolą systemu Android lub iOS. Aplikacja mobilna „KEW Smart" zapewnia zdalne monitorowanie wyników pomiarów w czasie rzeczywistym oraz ich zapis z przypisaniem lokalizacji GPS - każdy punkt pomiarowy można później zweryfikować na mapie Google Maps. Dane są archiwizowane razem z komentarzami edytowanymi bezpośrednio w aplikacji.

Parametry pracy i wyposażenie

Kolorowy wyświetlacz o przekątnej 3,5 cala prezentuje wyniki w czytelnej formie, a ekrany pomocy ze schematami podłączeń wspierają prawidłową konfigurację pomiarów nawet przy nietypowych badaniach. Zestaw zawiera świadectwo wzorcowania wydane przez laboratorium - dokument wymagany przy odbiorach formalnych instalacji.

Do testowania stacji wyposażonych w gniazdo typu 1 dostępny jest opcjonalny konwerter KEW8603. Gniazda pomiarowe L1, L2, L3, N oraz PE umożliwiają pełną diagnostykę instalacji trójfazowych; gniazdo sieciowe służy do testowania stacji zasilanych jednofazowo.
