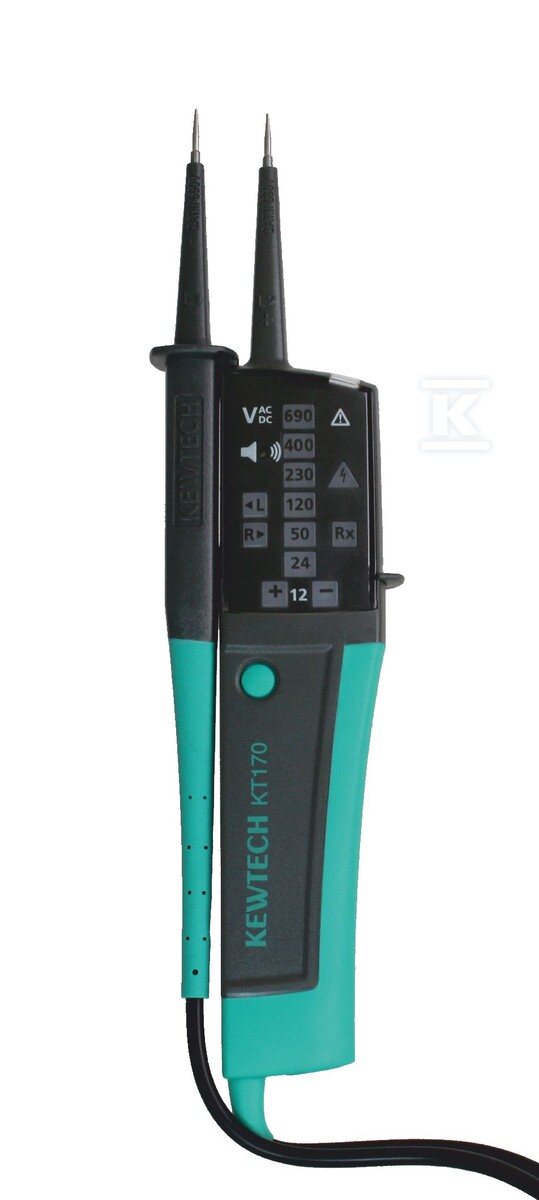

Wskaźnik napięcia KT170 LED 690V AC/DC 103912

Dwubiegunowy tester napięcia do profesjonalnych pomiarów

Tester napięcia KT170 to dwubiegunowe urządzenie pomiarowe przeznaczone do wykrywania i pomiaru napięć przemiennych oraz stałych w zakresie 12-690V AC/DC. Sprawdza się zarówno podczas standardowych prac instalacyjnych i konserwacyjnych, jak i w bardziej wymagających warunkach - na przykład przy uruchamianiu maszyn przemysłowych czy diagnostyce układów zasilania. Dzięki automatycznemu trybowi pracy użytkownik nie musi ręcznie wybierać funkcji pomiarowej - urządzenie samodzielnie rozpoznaje rodzaj mierzonego napięcia i dostosowuje parametry.

Na przedniej obudowie umieszczono 12 diod LED rozmieszczonych w formie bargrafu, które wskazują napięcie progowo: ±12V, ±24V, ±50V, ±120V, ±230V, ±400V oraz ±690V. Dioda polaryzacji pozwala jednoznacznie określić biegunowość przy pomiarach DC - przydatne przy diagnostyce instalacji fotowoltaicznych czy zasilaczy. Sygnalizacja akustyczna (brzęczyk) działa równolegle z diodową i ostrzega o obecności napięcia nawet wtedy, gdy wzrok pracownika jest skierowany gdzie indziej - na przykład przy pomiarach w rozdzielniach o słabym oświetleniu.

Tester wyposażono w automatyczny autotest, który przy każdym uruchomieniu sprawdza poprawność działania układów elektronicznych i baterii. Urządzenie automatycznie wyłącza się po zakończeniu pomiarów - to istotne szczególnie w terenie, gdzie łatwo zapomnieć o wyłączeniu miernika po całym dniu pracy.

Konstrukcja obudowy i odporność mechaniczna

Obudowa zapewnia stopień ochrony IP65, co oznacza pełną pyłoszczelność oraz odporność na strumień wody z dowolnego kierunku. Tester nie straci funkcjonalności nawet podczas pracy w deszczu czy w zapylonych halach produkcyjnych. Konstrukcja została zaprojektowana z myślą o odporności mechanicznej - urządzenie wytrzymuje upadek z wysokości 1 metra na twarde podłoże. W praktyce oznacza to, że przypadkowe upuszczenie na beton czy metalową podłogę nie powinno wpłynąć na jego działanie.

Na obudowie zamontowano zintegrowaną latarkę LED podświetlającą otoczenie sondy L2 (+), co ułatwia precyzyjne dotknięcie probówką wybranego punktu pomiarowego bez konieczności sięgania po dodatkowe źródło światła. Końcówki probiercze dostępne są w dwóch rozmiarach - 4mm i 2mm - co pozwala dopasować sondę do gniazda pomiarowego lub zacisku. W komplecie znajdują się również przesuwne tuleje ochronne zabezpieczające końcówki przed przypadkowym zwarciem podczas przenoszenia.

Istotną cechą jest możliwość wskazywania napięcia nawet przy rozładowanych bateriach lub ich całkowitym braku - tester potrafi sygnalizować obecność niebezpiecznego napięcia bez zasilania wewnętrznego. To rozwiązanie eliminuje sytuację, w której technik polega na mierniku rozładowanym dzień wcześniej i dowiaduje się o tym dopiero w terenie.

Wymiary obudowy to 64 × 26 × 246 mm, a masa wynosi około 190g z bateriami. Kompaktowa forma mieści się w dłoni jednorazowo chwytanej dłoni i według opinii użytkowników bez problemu mieści się nawet w kieszeni roboczej koszuli lub spodni - co doceniają elektrycy pracujący na wysokościach lub w ciasnych rozdzielniach.

Funkcje specjalistyczne oraz bezpieczeństwo pracy

Poza podstawowym pomiarem napięcia KT170 oferuje test ciągłości obwodu dla rezystancji do 400k? - przydatny przy sprawdzaniu jakości połączeń elektrycznych bez konieczności sięgania po osobny omomierz. Tester umożliwia też jednobiegunowy test kolejności faz metodą dwubiegunową (zakres 200-690V przy 50/60Hz), co pozwala szybko ocenić prawidłowość podłączenia silników trójfazowych przed ich uruchomieniem.

Urządzenie mierzy napięcie w układzie L-PE bez wyzwalania RCD - procedura polega na sprawdzeniu napięcia L-N przez około 5 sekund, a następnie natychmiastowym teście L-PE. Ta funkcja jest szczególnie ceniona przez elektryków pracujących w budynkach z instalacjami chronionymi wyłącznikami różnicowoprądowymi.

Pod względem bezpieczeństwa tester spełnia normy EN61010-1 (CAT III do 690V / CAT IV do 600V), IEC 61243-3 oraz IEC 61557-7. Klasyfikacja CAT IV oznacza najwyższy poziom ochrony przed przepięciami pochodzącymi z sieci dystrybucyjnej - tester można bezpiecznie stosować bezpośrednio przy przyłączu energetycznym.

Czas odpowiedzi wynosi poniżej 0,6 sekundy dla wartości znamionowej (100%). Rozdzielczość wskazań LED to klasyczne progi progowe - nie jest to miernik laboratoryjny z dokładnością do voltów, lecz narzędzie szybkiego sprawdzenia obecności i przybliżonego poziomu napięcia.

Zasilanie stanowią dwie baterie 1,5V typu AAA (LR03) - popularny format łatwo dostępny w większości sklepów elektrycznych czy marketów budowlanych.
