Kabel magistrali UNITR. BUS IBS FD P COMBI A 3X2X0,25+3X1, PUR, ekran, 2170818

Kabel magistralny INTERBUS do ciągłego ruchu w łańcuchach kablowych i robotyce

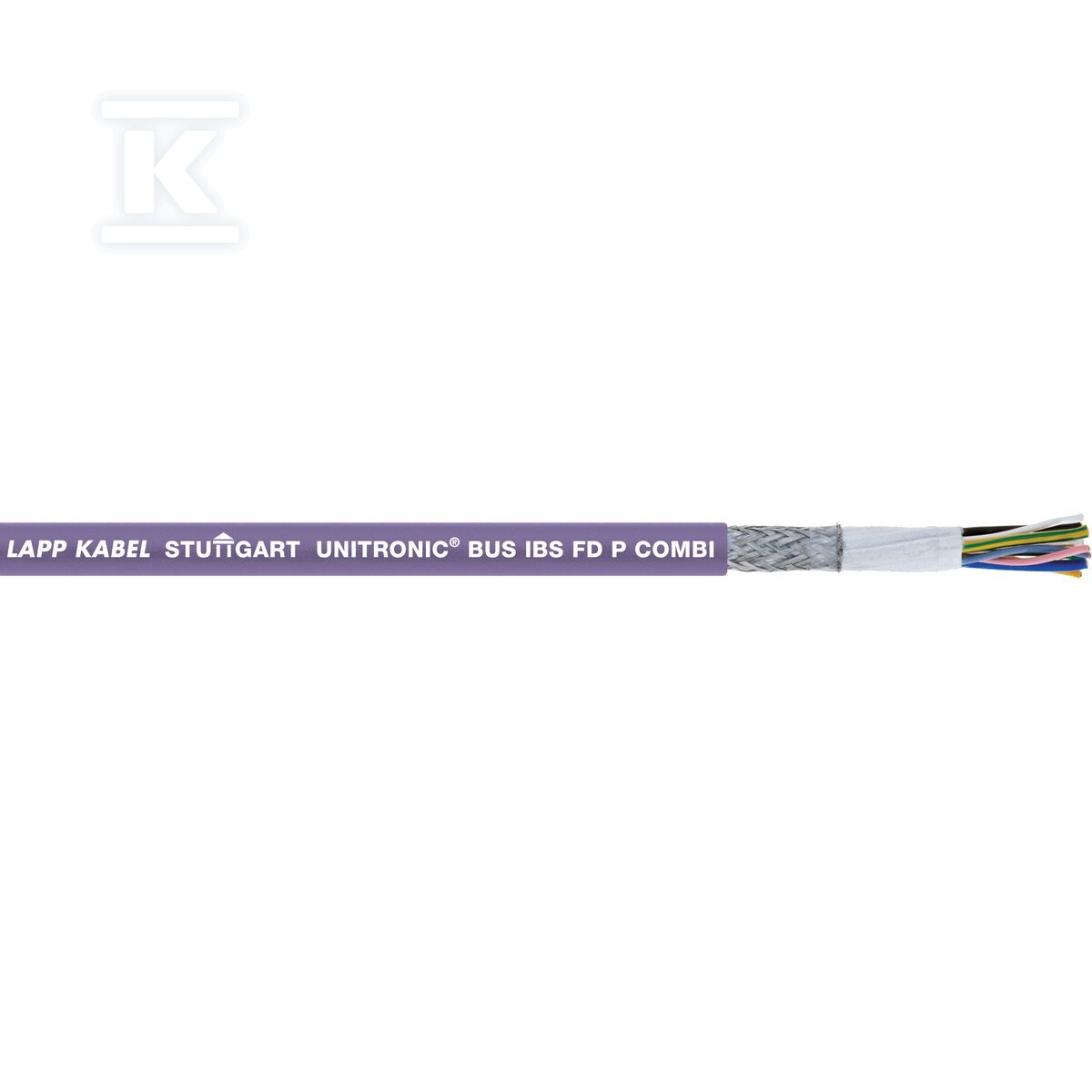

Kabel magistralny UNITRONIC BUS IBS FD P COMBI A łączy w jednej powłoce trzy skrętki sygnałowe 2 x 0,25 mm2 oraz trzy żyły zasilające 1 mm2, co daje łącznie 9 żył miedzianych. Przeznaczony jest do systemu INTERBUS i zapewnia impedancję falową 100 Ohm. Fioletowa powłoka PUR RAL 4001 o średnicy około 7,7 mm i masie 92 kg/km ułatwia identyfikację w instalacji, a konstrukcja z żyłami klasy 6 bardzo giętkimi zapewnia pracę w elementach stale ruchomych.

Konstrukcja i materiały

Rdzenie wykonane są z miedzi niepokrytej, o budowie wielodrutowej bardzo giętkiej, z izolacją z polietylenu PE. Identyfikacja żył kolorami zgodna z DIN 47100. Trzy pary sygnałowe 0,25 mm2 i trzy żyły zasilające 1 mm2 ułożone są w wiązki w układzie pęczkowym. Całość ekranowana jest oplotem z miedzi cynowanej, z dodatkowym owijaniem z flizeliny nad ekranem. Zewnętrzna powłoka z poliuretanu PUR jest odporna na warunki przemysłowe, promieniowanie UV wg EN ISO 4892-2 oraz na działanie środków PWIS-free wg VDMA 24364-B2-L. Kabel ma okrągły przekrój, a jego budowa pozwala na ciągłe zginanie w prowadnicach łańcuchowych.

Parametry elektryczne i mechaniczne

Próba napięciowa żyła/żyła wynosi 1,5 kV, a rezystancja żyły przy 20 °C to 79 ?/km. W instalacji stałej dopuszczalny zakres temperatur to -40 °C do 80 °C, w ruchu -5 °C do +70 °C. Minimalny promień gięcia w instalacji stałej to 61,6 mm, w instalacjach ruchomych z wymuszonym prowadzeniem 115,5 mm. Kabel jest samogasnący, odporny na płomień wg UL VW-1 oraz IEC 60332-1-2, bezhalogenowy wg IEC 60754-1. Zapewnia ciągłe gięcie w łańcuchu kablowym, nie jest przeznaczony do pracy z obciążeniem skrętnym.

Zastosowanie i warunki pracy

Rozwiązanie dedykowane do bardzo giętkich aplikacji w prowadnicach łańcuchowych, stale ruchomych elementach maszyn oraz robotach liniowych. Sprawdzi się w suchych i wilgotnych pomieszczeniach oraz w surowym środowisku przemysłowym, gdzie wymagana jest odporność mechaniczna powłoki PUR i stabilność transmisji sygnału INTERBUS przy jednoczesnym prowadzeniu zasilania.
