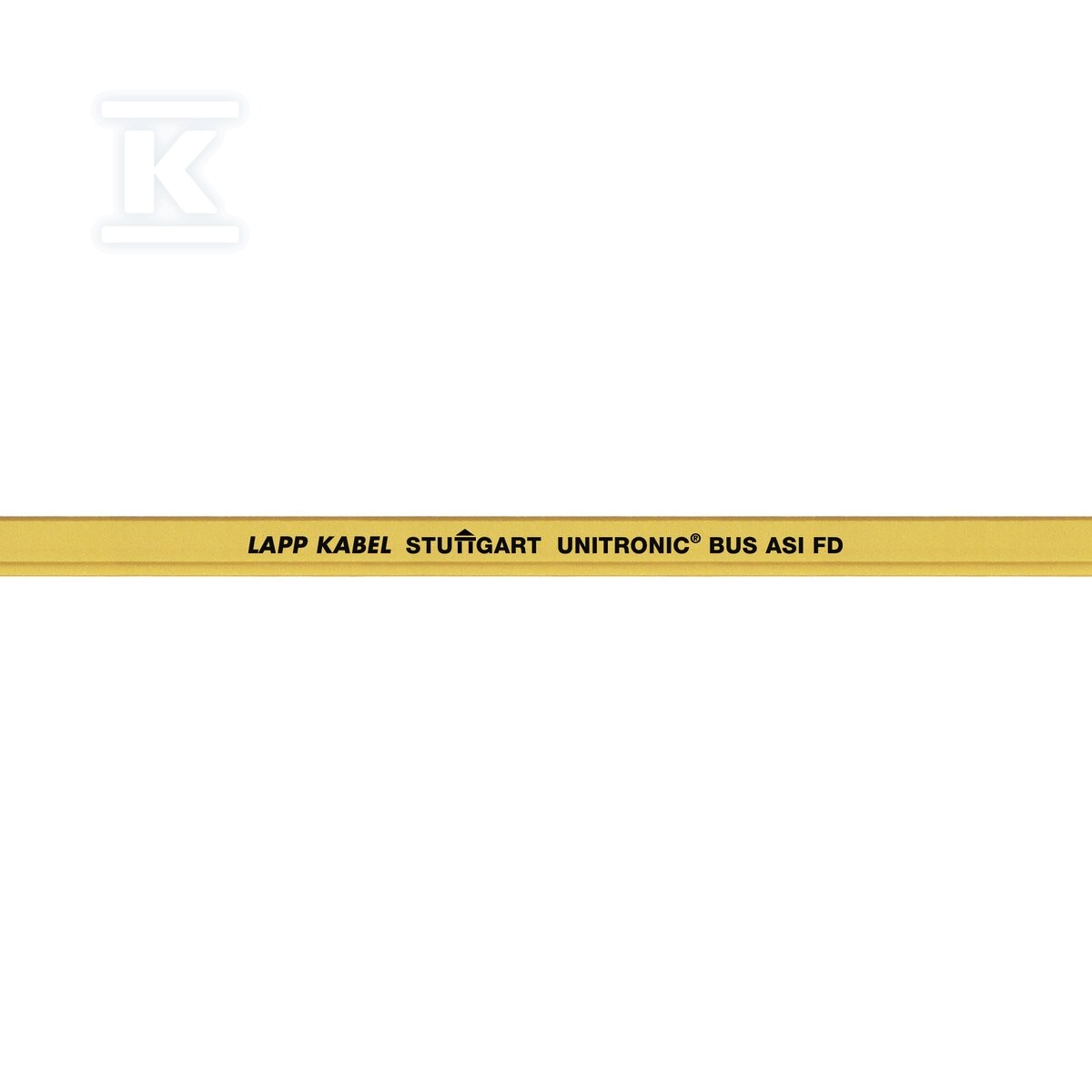

Kabel magistrali UNITRONIC® BUS ASI FD P FRNC YE, PUR, 2170357

Płaski kabel magistralny AS-Interface do transmisji danych i zasilania w ruchu

Kabel UNITRONIC® BUS ASI FD P FRNC w wersji PUR to płaski przewód magistralny przeznaczony do komunikacji na poziomie czujnik/element wykonawczy w systemach AS-Interface. Dzięki płaskiej geometrii i elastycznej budowie nadaje się do ciągłego zginania w ruchomych częściach maszyn oraz w prowadnicach łańcuchowych, gdzie wymagana jest wysoka trwałość mechaniczna przy jednoczesnej transmisji sygnałów i energii.

Konstrukcja i materiały

Przewód ma dwie żyły o przekroju 1,5 mm2 z miedzi cynowanej, z kolorową identyfikacją. Izolacja żył wykonana jest z materiału bezhalogenowego, a zewnętrzna powłoka ochronna to poliuretan PUR w kolorze żółtym. Szerokość kabla wynosi około 10 mm, wysokość około 4 mm, a masa to około 60 kg/km. Budowa płaska z geometrycznym zabezpieczeniem przed odwróceniem biegunowości ułatwia podłączenie techniką nakłuwania izolacji stosowaną w modułach AS-Interface. Brak ekranu na wiązkach i ekranu wspólnego upraszcza montaż w instalacjach polowych.

Zastosowanie w systemach czujnik/element wykonawczy i łańcuchach prowadzących

Kabel przeznaczony jest do okablowania czujników i elementów wykonawczych oraz do uniwersalnego zastosowania w interfejsach maszyn do transmisji danych i sygnałów. Konstrukcja umożliwia elastyczne, ciągłe zginanie w ruchomych częściach maszyn i prowadnicach łańcuchowych. Nadaje się do układania stałego i mobilnego, w tym w aplikacjach z częstym ruchem, gdzie wymagana jest odporność na zginanie. Połączenie czujników z modułami AS-Interface realizowane jest za pomocą przewodów okrągłych, natomiast magistrala danych i zasilania prowadzona jest płaskim kablem dwużyłowym.

• transmisja danych i zasilania w magistrali AS-Interface
• prowadzenie w łańcuchach kablowych i ruchomych sekcjach maszyn

Parametry pracy, odporność i zgodność

Napięcie szczytowe robocze wynosi 300 V, nie do zastosowań mocy. Rezystancja żyły 1,5 mm2 to maksymalnie 13,7 ?/km, a napięcie próbne żyła/żyła to 2000 V. Minimalny promień gięcia w instalacji stałej to 12 mm, w użytkowaniu ruchomym bez mocowania 24 mm, a z mocowaniem 60 mm. Dopuszczalna temperatura otoczenia podczas montażu to -30 ... 80 °C, po montażu bez wibracji -40 ... 80 °C.

Powłoka PUR jest bezhalogenowa zgodnie z IEC 60754-1, a kabel jest ogniotrwały zgodnie z IEC 60332-1-2. Wersje PUR spełniają wymagania samogasnące wg IEC 60332-1-2 / UL FT-2 flame test. System AS-Interface jest znormalizowany w EN 50295 oraz IEC 62026-2. Wersje PUR posiadają aprobatę UL AWM, co wspiera zastosowanie w instalacjach przemysłowych wymagających certyfikacji.
