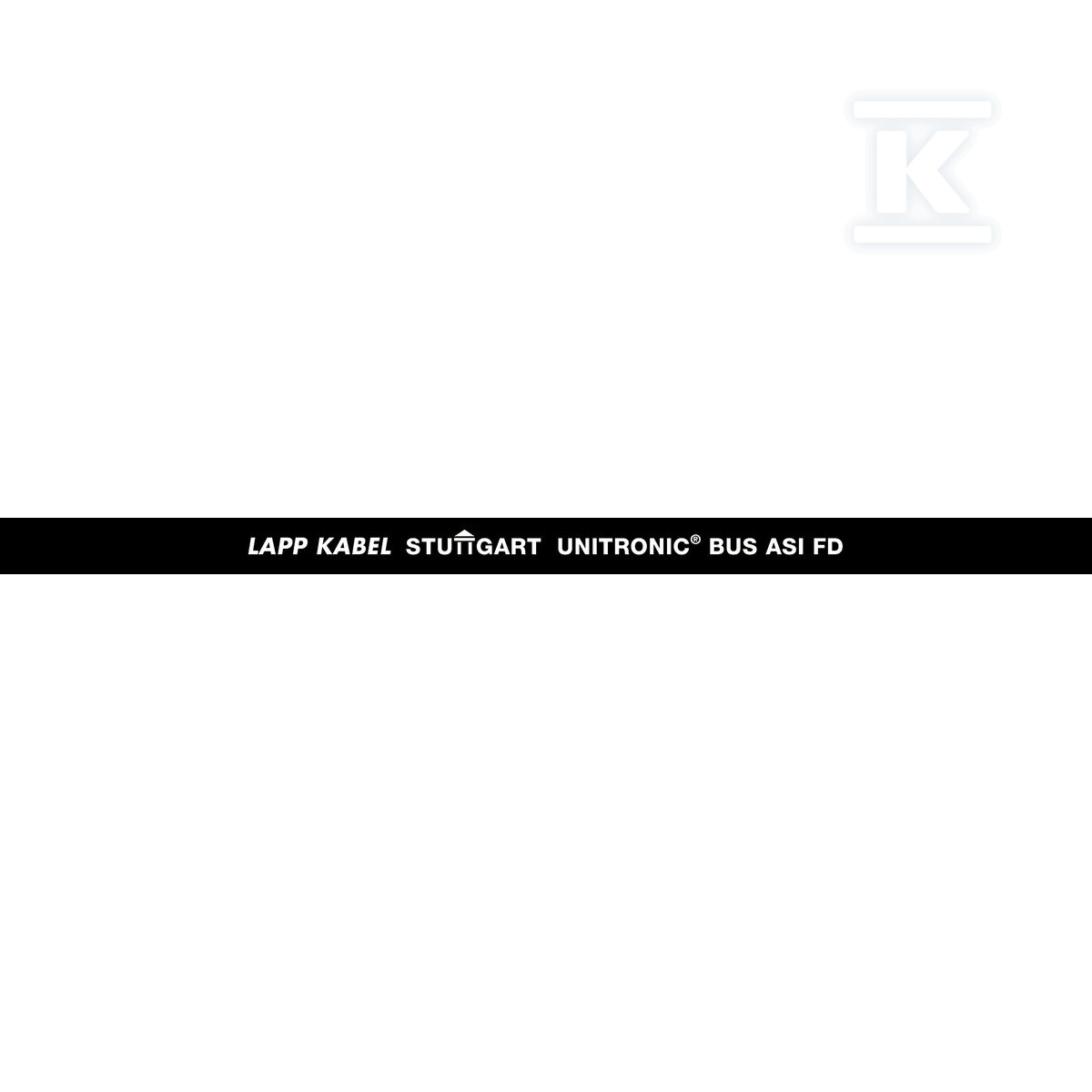

Kabel magistrali UNITRONIC® BUS ASI LD FD P BK 2x2.5, PUR, 2170318

Płaski kabel magistralny AS-Interface do długich odcinków i ciągłego zginania

Kabel magistralny UNITRONIC® BUS ASI LD FD P BK 2x2,5 w płaszczu PUR przeznaczony jest do komunikacji na poziomie czujnik/element wykonawczy w systemach AS-Interface. Geometria płaska z dwoma żyłami 2,5 mm2 umożliwia transmisję danych i zasilania 30 V DC w jednym przewodzie, a oznaczenie LD - Long Distance - pozwala na łączenie modułów oddalonych od zasilacza AS-I i ograniczenie liczby zasilaczy w instalacji. Wersja FD oznacza przydatność do pracy w łańcuchach prowadzacych i w ruchomych częściach maszyn.

Budowa i materiały

Przewód ma płaską budowę o szerokości około 10 mm i wysokości około 4 mm. Żyły wykonane są z miedzi cynowanej w postaci drutu bardzo drobnoziarnistego, co zwiększa elastyczność przy ciągłym zginaniu. Izolacja żył to związek bezhalogenowy, a zewnętrzna powłoka to poliuretan PUR w kolorze czarnym. Powłoka PUR jest odporna na ścieranie, rozdarcia i działanie olejów mineralnych w typowych zastosowaniach w prowadnicach łańcuchowych. Kabel jest nies ekranowany, dwużyłowy, z geometrycznym kodowaniem żył chroniącym przed odwróceniem biegunowości. Masa przewodu wynosi około 74 kg/km, a indeks miedzi 48 kg/km.

Zastosowanie w automatyce i prowadnicach łańcuchowych

Konstrukcja umożliwia elastyczne, ciągłe zginanie w ruchomych częściach maszyn i prowadnicach łańcuchowych. Przewód sprawdza się w okablowaniu czujników i elementów wykonawczych oraz w uniwersalnych interfejsach maszyn do transmisji danych i sygnałów. Dzięki wersji Long Distance 2 x 2,5 mm2 możliwe jest zasilanie i komunikacja na większych długościach magistrali AS-Interface, a rozwiązanie jest kompatybilne wstecznie z wersją 1,5 mm2. Kontakt z żyłami w modułach ASI odbywa się technologią piercing, a do podłączenia czujników stosuje się okrągłe kable przyłączeniowe.

Parametry pracy i zgodność

Przewód pracuje z napięciem szczytowym 300 V, nie do zastosowań energetycznych. Rezystancja żyły 2,5 mm2 to maksymalnie 8,21 Ohm/km, a napięcie próbne między żyłami wynosi 2000 V. Minimalny promień gięcia to 12 mm w instalacji stałej, 24 mm przy zginaniu bez mocowania i 60 mm przy zginaniu z mocowaniem. Dopuszczalna temperatura otoczenia podczas montażu to -30 ... 80 °C, a po montażu bez wibracji -40 ... 80 °C. Wersje PUR są bezhalogenowe zgodnie z IEC 60754-1 i samozgasające zgodnie z IEC 60332-1-2, UL FT-2 flame test. AS-Interface jest znormalizowany w EN 50295 oraz IEC 62026-2. Wersja PUR posiada aprobatę UL AWM Style 20549.
