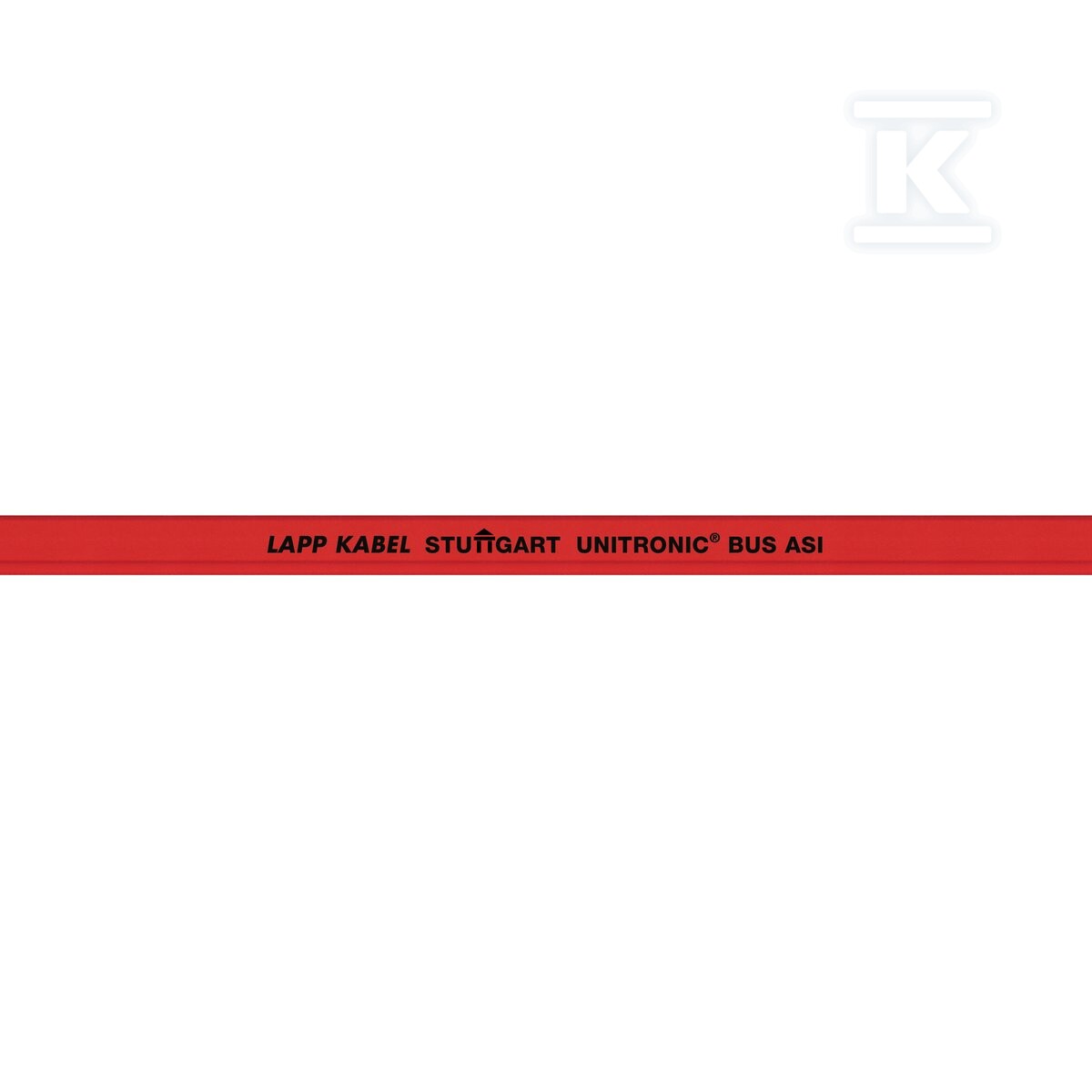

Kabel magistrali UNITRONIC® BUS ASI (TPE) 2X1,5 RD, 2170232

Kabel magistrali AS-Interface do połączeń stacjonarnych i sporadycznie ruchomych

Płaski dwużyłowy przewód magistrali AS-Interface przeznaczony do komunikacji na poziomie czujnik/element wykonawczy. Przenosi dane i energię w jednym kablu, a geometria płaska oraz kodowanie mechaniczne ograniczają ryzyko odwrócenia biegunowości. Żyły wykonane są z miedzi o powierzchni cynowanej, co ułatwia trwały styk w technice przebijania stosowanej w modułach AS-i. Izolacja żył w kolorze niebieskim i brązowym, a płaski profil o szerokości około 10 mm i wysokości około 4 mm pozwala na ciasne prowadzenie w kanałach i przy ograniczonej przestrzeni. Czerwona powłoka zewnętrzna z termoplastycznego elastomeru TPE identyfikuje zastosowanie do zasilania pomocniczego. Masa przewodu wynosi około 64 kg/km.

Budowa i materiały

Kabel ma konstrukcję płaską z dwoma żyłami o znamionowym przekroju 1,5 mm2. Rdzeń to cienkodrutowa lita miedziana żyła cynowana, co zapewnia dobrą przewodność i odporność na korozję w połączeniach przebijanych. Izolacja żył oraz profilowany płaszcz zewnętrzny wykonane są z materiałów przeznaczonych do sieci AS-Interface. Płaszcz TPE jest olejoodporny i zachowuje elastyczność w wilgotnych środowiskach, w tym w obecności chłodziw rozpuszczalnych w wodzie. Brak ekranu na wiązkach i ekranu wspólnego upraszcza montaż i zmniejsza sztywność. Kabel nie jest bezhalogenowy zgodnie z IEC 60754-2 i nie wykazuje niskiej emisji dymów zgodnie z IEC 61034-2.

Zastosowanie i warunki pracy

Przewód przeznaczony jest do instalacji nieruchomych oraz do sporadycznego zginania w swobodnym, nieciągłym i niepowtarzającym się ruchu bez obciążenia rozciągającego. Sprawdzi się w okablowaniu czujników i elementów wykonawczych, w prowadzeniu w kanałach kablowych, na szynach i w miejscach o ograniczonej elastyczności. Wersja TPE nadaje się do obszarów wilgotnych i do pracy w pobliżu chłodziw przemysłowych. Dopuszczalna temperatura otoczenia podczas montażu to -30 ... 85 °C, a po montażu bez wibracji -40 ... 85 °C. Zakres ten pozwala na stabilną pracę w chłodnych halach i w miejscach narażonych na podwyższoną temperaturę. Płaski kształt ogranicza ryzyko uszkodzeń mechanicznych przy układaniu w ciasnych przestrzeniach.

Kompatybilność i normy

Kabel odpowiada wymaganiom magistrali AS-Interface znormalizowanej w EN 50295 oraz IEC 62026-2. Przekaz danych i energii odbywa się przez nieekranowany, geometrycznie kodowany dwużyłowy przewód płaski, a kontakt z żyłą w modułach AS-i realizowany jest techniką przebijania. Czerwona powłoka jest stosowana do transmisji zasilania pomocniczego 230 V AC w sieci AS-i. Wersja PVC tej rodziny jest dostępna z certyfikacją UL/CSA, a konstrukcja jest zgodna z praktyką przemysłową dla sieci czujnik/aktor.
