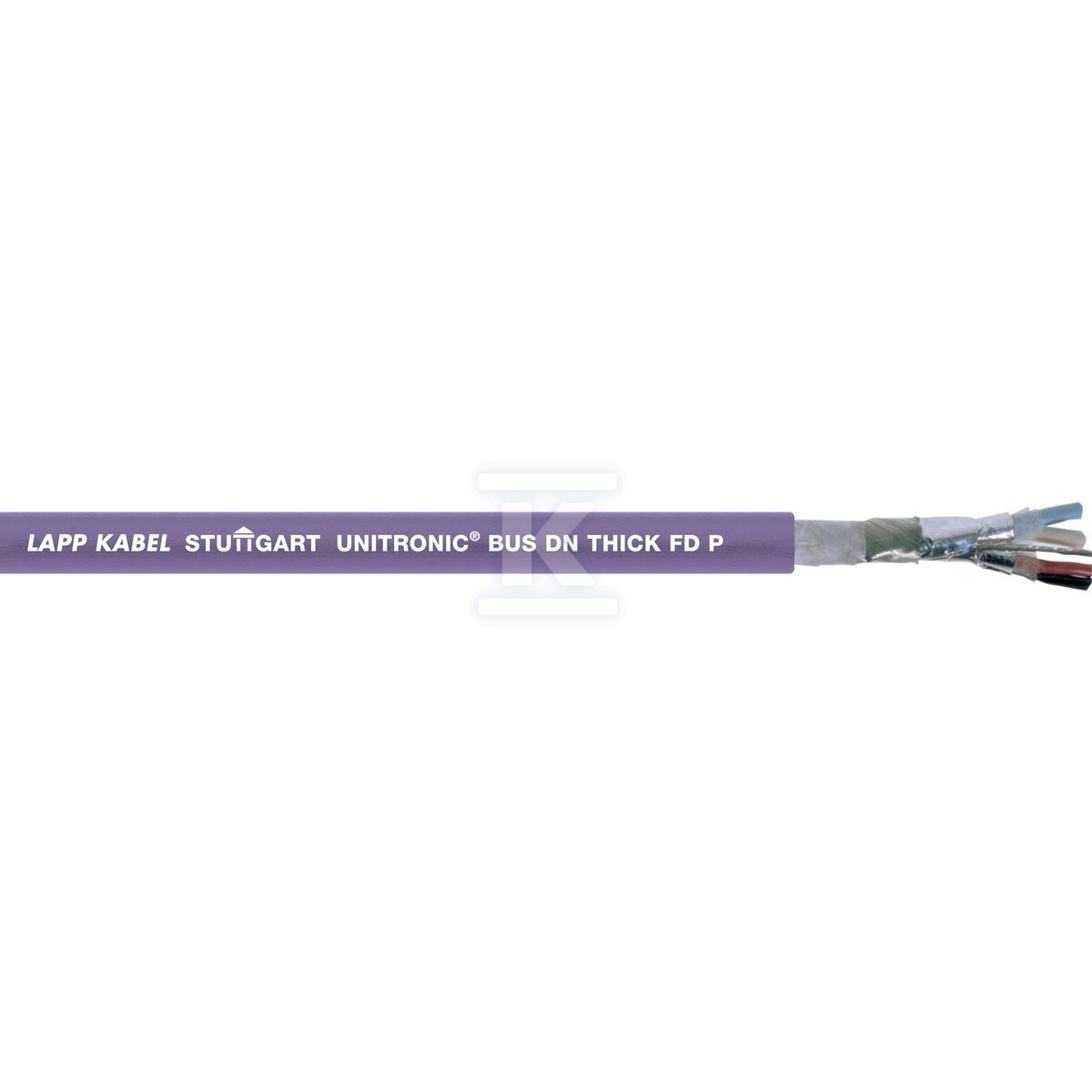

Kabel magistrali UNITRONIC® BUS DN THICK FD Y, PVC, ekran, odporny na UV, 2170346

Profesjonalny kabel magistrali DeviceNet do połączeń przemysłowych

Kabel magistrali UNITRONIC® BUS DN THICK FD Y to rozwiązanie do sieci DeviceNet oparte na technologii CAN, przeznaczone do łączenia czujników, wykonawników i sterowników w instalacjach przemysłowych. Budowa z parą transmisyjną i parą zasilającą w jednej osłonie pozwala poprowadzić sygnał i zasilanie jednym przewodem, co upraszcza okablowanie wysp zaworowych, napędów, wyłączników krańcowych, fotoelektrycznych i softstartów. Fioletowa powłoka PVC ułatwia identyfikację magistrali na hali.

Budowa i materiały

Rdzeń tworzą cynowane żyły miedziane. Izolacja żył wykonana jest z polietylenu PE, co zapewnia stabilność dielektryczną i odporność na starzenie w warunkach przemysłowych. Żyły ułożone są w pary skrętkowe, a całość ekranowana jest wspólnym oplotem. Brak ekranu na wiązkach, ekran wspólny zapewnia tłumienie zakłóceń w środowisku maszynowym.

Zewnętrzna powłoka ochronna to polichlorek winylu PVC, odporny na promieniowanie UV z możliwością zmiany koloru pod wpływem długotrwałej ekspozycji. Kabel ma geometrię okrągłą, przybliżoną średnicę zewnętrzną ok. 12,2 mm i masę ok. 195 kg/km. Identyfikacja żył kolorami ułatwia montaż, zgodnie z praktyką DeviceNet para transmisyjna niebieski + biały, a żyły zasilające czerwona + czarna.

Minimalny promień gięcia w instalacji stałej wynosi 91,5 mm, a w instalacji ruchomej z wymuszonym prowadzeniem 183 mm. Parametry te wynikają z konstrukcji 7,5 × D dla ułożenia stałego i 15 × D dla aplikacji ruchomych. Kabel jest certyfikowany do zastosowań morskich.

Parametry transmisyjne i elektryczne

Impedancja falowa 120 Ohm zapewnia dopasowanie do sieci DeviceNet i stabilną transmisję danych. Napięcie robocze szczytowe wynosi 300 V, nie do obwodów mocy. Napięcie próbne żyła/żyła to 2000 V. Rezystancja żyły w wykonaniu THICK, liczona w pętli, to maksymalnie 45 Ohm/km, a pojemność robocza przy 800 Hz to maksymalnie 39,8 nF/km.

Konstrukcja z parą AWG18 do transmisji i parą AWG15 do zasilania pozwala na dłuższe odcinki magistrali przy zachowaniu parametrów czasowych. W praktyce długość dopuszczalna zależy od prędkości transmisji i obciążenia sieci.

Zastosowanie i warunki pracy

Kabel przeznaczony jest do bardzo giętkich aplikacji przemysłowych i do układania w łańcuchach prowadzacych. Dopuszczalna temperatura otoczenia po montażu bez wibracji to od -10 °C do 80 °C, co odpowiada zakresowi dla powłoki PVC. Wersja PVC posiada aprobaty UL/CSA CMG 75 °C FT4 Sun Res Oil Res oraz PLTC dla artykułu 2170346.

Zastosowanie w sieciach DeviceNet obejmuje łączenie urządzeń polowych z PLC, sterownikami i wyspami zaworowymi. Ekran oplotowy i skrętka parowa ograniczają emisję i podatność na zakłócenia elektromagnetyczne w hali produkcyjnej. Powłoka PVC zapewnia odporność na działanie czynników atmosferycznych na zewnątrz, w tym promieniowanie UV, i jest odpowiednia do instalacji stacjonarnych oraz mobilnych w przemyśle.
