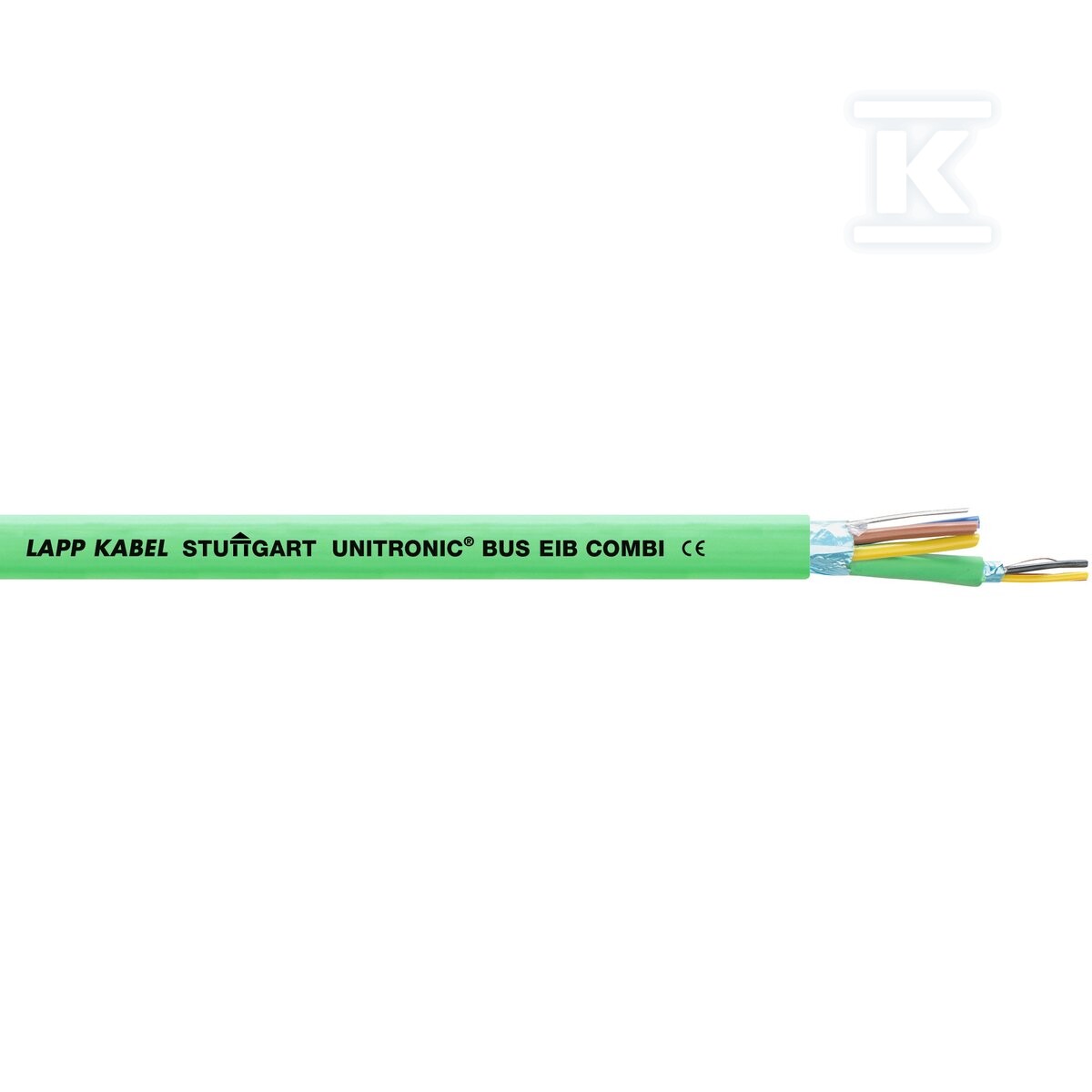

Kabel magistrali UNITRONIC® BUS EIB COMBI 2X2X0,8+3X1,5, PVC, ekran, 2170242

Hybrydowy kabel magistralny KNX/EIB z dodatkowymi żyłami zasilającymi

UNITRONIC® BUS EIB COMBI 2x2x0,8+3x1,5 to ekranowany kabel instalacyjny do systemów magistralnych KNX/EIB, łączący w jednej powłoce pary transmisyjne z żyłami zasilającymi. Przeznaczony jest do stałej instalacji w budynkach, gdzie w jednym przewodzie prowadzona jest komunikacja szeregowa oraz zasilanie urządzeń wykonawczych. Zielona powłoka z PVC RAL 6017 i okrągła geometria ułatwiają identyfikację na budowie i montaż w bruzdach, rurach oraz kanałach kablowych.

Budowa i ekranowanie

Rdzeń tworzą jednodrutowe, gołe żyły miedziane klasy 1. Część magistralna to 2x2x0,8 mm z izolacją PVC, ułożona w skrętce czwórkowej, z kolorową identyfikacją par. Do tego dołączone są trzy żyły zasilające 1,5 mm2 z izolacją PVC. Całość jest ekranowana folią aluminiową laminowaną z opleceniem miedzianym, a następnie oplotem izolacyjnym. Zewnętrzna powłoka z PVC ma kolor zielony i średnicę zewnętrzną ok. 12,7 mm. Masa kabla wynosi ok. 128 kg/km przy indeksie miedzi 64 kg/km. Budowa zgodna z typem J-Y(ST)Y wg DIN VDE 0815, z dodatkowymi żyłami energetycznymi na bazie NYM wg VDE 0250-204.

Zastosowanie i warunki montażu

Kabel nadaje się do układania na, w i pod tynkiem, w rurach i kanałach kablowych, w pomieszczeniach suchych, wilgotnych i mokrych. Przeznaczony jest do instalacji EIB/KNX składających się z czujników i elementów wykonawczych, np. fotokomórek, przełączników, termostatów, czujników podczerwieni, anemometrów, zegarów oraz silników, nagrzewnic, wentylatorów, oświetlenia, rolet. Stosowany w systemach zarządzania budynkiem: zdecentralizowane sterowanie oświetleniem, ogrzewaniem, klimatyzacją, wentylacją, zarządzaniem energią, roletami, czasem i systemami zamków.

Zakres temperatur w instalacji stałej to -30 °C … +70 °C. Minimalny promień gięcia w instalacji stałej to 63,5 mm, co odpowiada ok. 5-krotności średnicy zewnętrznej. Kabel jest odporny na działanie ognia wg IEC 60332-1-2 i przeszedł próbę napięciową 4 kV przez 1 min w wodzie, co potwierdza przydatność do układania w pobliżu linii elektroenergetycznych bez ograniczeń.

Parametry elektryczne i mechaniczne

Przeznaczenie transmisyjne to napięcie szczytowe pracy do 250 V, nie do zastosowań energetycznych. Dla części zasilającej NYM deklarowane jest napięcie znamionowe 300/500 V. Rezystancja pętli żył magistralnych wynosi max. 73,2 ?/km, a żył zasilających max. 24,4 ?/km. Pojemność robocza przy 800 Hz to max. 100 nF/km, indukcyjność ok. 0,65 mH/km. Impedancja falowa to ok. 85 ? przy 100 kHz i ok. 75 ? przy 1 MHz. Rezystancja izolacji >100 M?·km.

Próba napięciowa żyła/żyła dla części EIB to 1 000 V, a dla części NYM 1 500 V, przy próbie całej linii w wodzie 4 000 V przez 5 min. Tłumienność wynosi ok. 3,5 dB/km przy 10 kHz i ok. 8 dB/km przy 100 kHz. Kabel nie jest bezhalogenowy i nie jest olejoodporny wg IEC 60811-404.
